[Worklog] Case mod - Raspberry Pi avec écran 5"

n°2490722
newbee
Alias : 0liveO1
Posté le 07-04-2018 à 00:52:00  profilanswer


Hello les geeks ! :hello:

Je partage avec vous un petit mod que je viens de réaliser, pour intégrer un écran 5" au Pi, avec un HDD.

Au départ, je m'étais pris le boîtier de WD en 6" x 6" : https://www.wdc.com/fr-fr/products/ [...] quare.html

http://wdlabs.wd.com/global/images/products/pi_enclosure_whitesquare6x6_image01.jpg


Avec le Pi et le DD installés, ça donne ça :

http://i481.photobucket.com/albums/rr179/0liveO1/20180327_214641.jpg

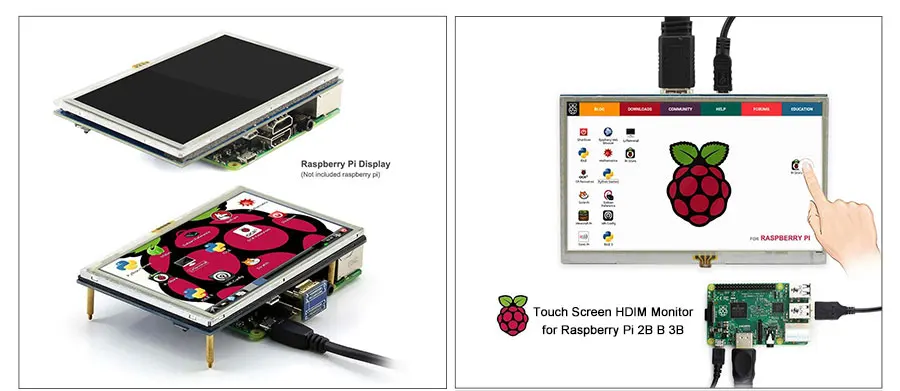

J'ai ensuite voulu intégrer un écran au boîtier. Il s'agit de ce modèle : https://fr.aliexpress.com/item/LCD- [...] 0.0.doopat

https://ae01.alicdn.com/kf/HTB1T054XvBNTKJjy1zdq6yScpXa0.jpg?size=65977&height=391&width=900&hash=85550451704a7e2c630ade4e9fa458a2



Mais 2 contraintes sont apparues :
1. La découpe d'un rectangle pour l'écran : j'étais parti pour tailler dans la masse avec mon dremel, mais je suis rendu compte que les connectiques de l'écran rajoutait de l'épaisseur au boîtier... ce qui nous amène à la deuxième contrainte.
2. Le boîtier ne fait que 2,3 cm de hauteur interne. Or, il me fallait avoir au moins 3,5 cm de hauteur pour que tout passe nickel.

Solution : impression 3D ! Ça tombe bien, je viens de recevoir ma CR10s il y a quelques semaines :love:

Après quelques dizaines de minutes sur Tinkercad, je suis arrivé à ce résultat : https://www.tinkercad.com/things/5T [...] screen-v10

Paramètres d'impression :
- Top/bottom/walls = 0.6
- Infill = 30 % (zigzag)

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2002.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2003.jpg



Conseil : préférer le pattern grid, ou alors prévoir des walls plus épais. Le zigzag m'a créé un pattern par vagues sur tout le contour, comme vous pouvez le voir ci-dessous :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20before%20woodfiller.jpg


Ce qui m'a amené à utiliser du wood filler pour essayer d'aplanir tout ça.

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Woodfiller.jpg


Une grosse tartine sur toute la surface et on laisse sécher quelques heures :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20woodfiller%2001.jpg


Je vous passe les étapes de ponçage et de peinture pour vous livrer le résultat final :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2008.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2007.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2005.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2006.jpg


NB : remarquez la mini encoche en "escalier" tout en bas à gauche de la photo, c'est un loupé au niveau de la mesure que j'ai dû rectifier à la découpe. J'ai corrigé cela sur le modèle 3D Tinkercad :jap:



Zoom sur la vue intérieure, après avoir ajouté des cales pour l'écran.
NB : J'ai dû "creuser" un peu l'intérieur sur le côté gauche de la photo, j'avais mal calculé la longueur du connecteur HDMI... Du coup, avec cette petite bidouille, ça passe nickel ;)


http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20print%2004.jpg


http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20with%20screen%2003.jpg

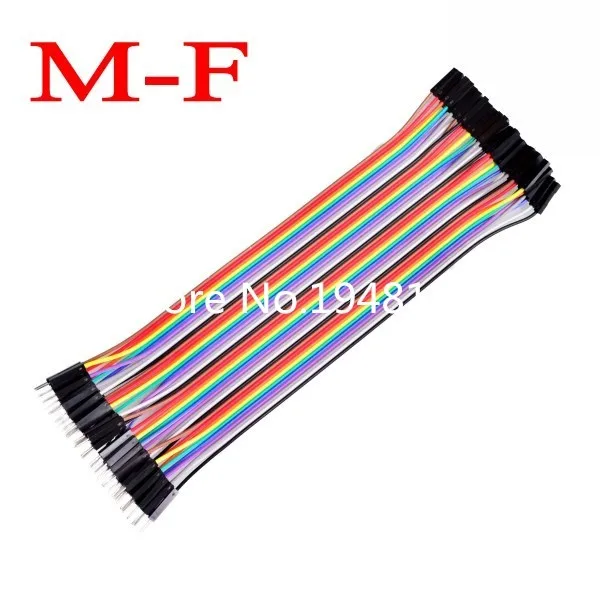

Etape suivante, la connectique !! J'ai dû déporter l'écran du dessus du Pi pour pouvoir bien le positionner au milieu du boîtier. Du coup, j'ai dû utiliser ces rallonges de 20 cm : https://fr.aliexpress.com/item/40pc [...] 0.0.hpUTEJ

https://ae01.alicdn.com/kf/HTB1dnv0KVXXXXaKXpXXq6xXFXXXZ/220820613/HTB1dnv0KVXXXXaKXpXXq6xXFXXXZ.jpg?size=61775&height=600&width=600&hash=1f94f302a456794beaa88acc948aaa39

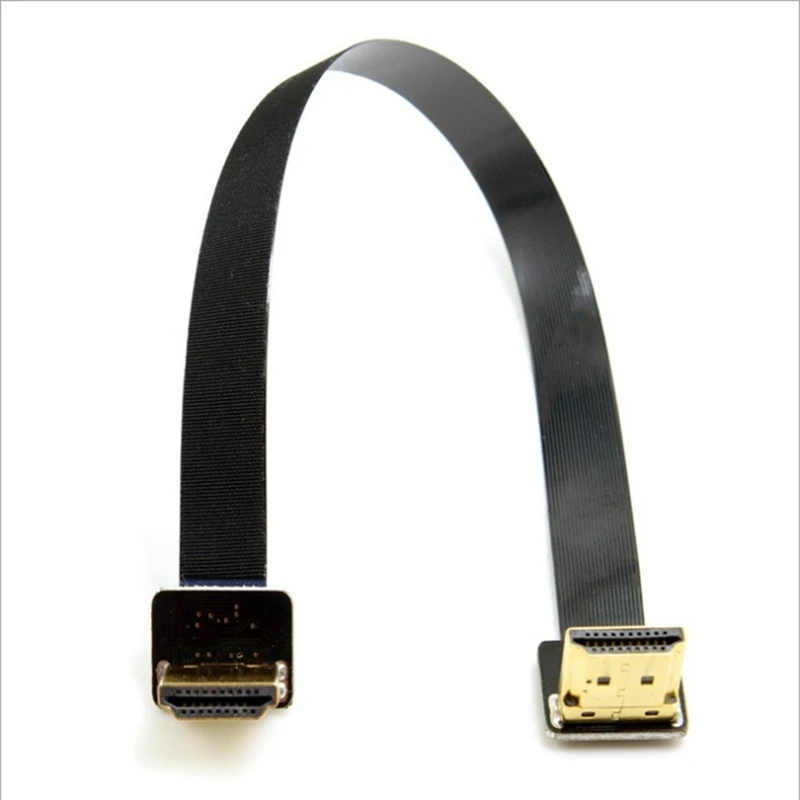

et rallonge HDMI de 20 cm : https://fr.aliexpress.com/item/LEOR [...] 0.0.hpUTEJ

https://ae01.alicdn.com/kf/HTB1Y0KvcQCWBuNjy0Faq6xUlXXav.jpg


Les rallonges en place + test de bon fonctionnement :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2001.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2002.jpg


Sauf que... avec les cosses, ça m'a rajouté quelques mm de hauteur et le boîtier ne se refermait plus [:tinostar]
Mais ce n'est pas cela qui allait m'arrêter hein !
Hop hop, je prends mes pinces plates et ma pince coupante pour couper les "pointes" de plastique qui se forment sur les côtés à cause de la pliure :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2006.jpg



Tadaaaaa !

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2003.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2005.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2004.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2007.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2008.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Screen%20extension%2009.jpg


Boîtier refermé et le tout en marche :

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20with%20screen%2007.jpg

http://i481.photobucket.com/albums/rr179/0liveO1/Raspberry/Case%20with%20screen%2006.jpg


Par contre, petite déception, la bande noire qui apparaît à droite de la dernière image... Je n'avais pas capté que l'affichage était légèrement décalé par rapport à l'écran lui-même... Je n'ai pas encore corrigé cela dans le modèle 3D par contre.

Et une petite vidéo pour conclure (avec rotation de 180° de l'affichage) : https://www.youtube.com/watch?v=JUb [...] e=youtu.be


Par contre, je ne sais pas pourquoi l'écran est brouillé au démarrage... Sur le Pi 3B, nickel, sur le 3B+ bah ça fait ça. Ptet attendre des drivers plus à jour... Mais en tout cas, ça fonctionne nickel ensuite, c'est l'essentiel !

Etape suivante, trouver une astuce pour "clipser" le top à la base :)
Si vous avez des idées, je suis preneur ! (à part du scotch hein :o)


Message édité par newbee le 07-04-2018 à 00:52:26

---------------
>> [MOD] Another PC in the wall <<
mood
Publicité
Posté le 07-04-2018 à 00:52:00  profilanswer


n°2490729
Thomasbx33
Posté le 07-04-2018 à 07:32:48  profilanswer


superbe! tu t'en sert pour quoi exactement?


---------------
5960x@4.25ghz itx x99 asrock water maison 32go 3000,SSD 950 PRO 256 Go,780Ti, boitier ncase M1, DELL 30 pouces...macbook pro i5 2.4, 8go, ssd intel 80 Go
n°2490735
newbee
Alias : 0liveO1
Posté le 07-04-2018 à 09:56:19  profilanswer


Merci :)
Ce sera principalement pour du Jeedom, l'écran me permettra d'avoir un visu sur les capteurs et  le tactile sera pour activer / désactiver des scénarios plus rapidement.
Je voudrais aussi y coller du retropie, mais il faudrait que je trouve comment doubler la sortie HDMI proprement...


---------------
>> [MOD] Another PC in the wall <<
n°2490736
SnowBear
Ronchon :)
Posté le 07-04-2018 à 09:56:31  profilanswer


Pas mal du tout tout ça !


---------------
Mes ventes
n°2490760
bozo13
Qui n&#039;avance pas ,recule
Posté le 07-04-2018 à 20:01:44  profilanswer


tu peux y coller android ?

n°2490766
newbee
Alias : 0liveO1
Posté le 07-04-2018 à 21:53:20  profilanswer


@SnowBear > Merci ! :jap:

@bozo13 > C'est possible, mais ça ne fonctionne pas au poil. C'est surtout fait pour faire tourner du Linux


---------------
>> [MOD] Another PC in the wall <<
n°2490783
weeeqqfhb
Posté le 08-04-2018 à 04:56:12  profilanswer


Je voudrais aussi y coller du retropie, mais il faudrait que je trouve comment doubler la sortie HDMI http://www.ximi.us/usa/images/71.gif

n°2490932
Fredo428
Steam & BF3: Fredo_RoXoR_OCer
Posté le 11-04-2018 à 18:15:38  profilanswer

n°2491014
newbee
Alias : 0liveO1
Posté le 14-04-2018 à 00:49:49  profilanswer


Merci ! :D


@weeeqqfhb, pas encore trouvé non plus... En fait, après avoir installé les drivers de l'écran 5", le fichier config est modifié, ce qui a pour conséquence de ne plus permettre d'afficher sur un autre type d'écran, même en débranchant complètement le 5"... Du coup, pour le double affichage, on peut toujours courir [:tinostar]
Ptet tester avec un adaptateur USB -> HDMI, mais pas sûr qu'il existe des pilotes pour ça sur Raspbian :/


---------------
>> [MOD] Another PC in the wall <<
