Reprise du message précédent :

Ouais, j'ai visionné la vidéo sans le son, et genre quelques secondes histoire de voir les ouies.
Ceci dit, un boitier sans filtres nettoyables aux entrées d'air pour moi c'est niet, le MB540 tu le paies quand même autour de 100€ ça fait vraiment cheap, tu paies les LED quoi

oui, c'est un peu cher pr un boitier sans ventilo fourni,

la remarque avait été faite, mais il kiffe ce boitier là donc, bon

Ouiiii j'le kiff j'suis super content d'avoir celui là.
Après sur toutes les vidéos ils disaient qu'il manquait pas d'air et que la température intérieure était bonne.
Je penses que les monteurs ont du résonner comme moi au vue de l'arrière de la façade qui n'inspire pas confiance niveau entrée d'air.
Est-ce que le fait que les monteurs aient pensés comme ça, soit une bonne nouvelle, chacun se fera son idée mdr
Pour les ventilos fournis j'avoue, y'en a qu'un à l'arrière c'est très limite mais bon..
Ça va le faire, je vais mettre les 3 en façade.

Concernant le SSD caché, ça m’étonnerait qu'il soit "collé" à la plaque grise, impossible à changer sinon.
Ça doit juste être moelleux pour le maintenir, je vais ouvrir pour voir xD

y'a un pad thermique sur la face interne de la plaque en question,

ca vient en effet se coller sur le ssd, pr faciliter le transfert de la chaleur vers la plaque et augmenter la surface de dissipation,

ms t'inquiète, c'est pas la super glue hein, ca se retire facilement


Salut les gars,

C'est bon j'ai réussis à déplacer les ventilos.



Tant que c'était que du dévissage/revissage ça allait, mais les branchements s'était l'enfer !
D'ailleurs à mon avis ça va merder quelque part car il reste un bout :



Je l'ai débranché j'en suis sur, mais vu que je suis une bouze, je sais plus où le rebrancher surtout que TOUS les autres sont branchés.
Il n'en reste aucun.
Donc y'a un problème quelque part car quand j'ai commencé doucement à décoincer les câbles puis déplacer un ventilos après l'autre il y en avait aucun comme ça, ils étaient tous branchés à quelque chose.
Il en sort un, puis parfois un branchement double, puis parfois y'a une petite coque qui bloque les branchements entre eux.
Du grand bazar et ça fait chier car je sais pas ce que ça va donner du coup.
Voilà pourquoi je voulais pas y toucher faut que ça merde toujours quelque part.

C'est le RGB osef


Ça risque quoi du coup ?
Qu'ils soient pas coordonnés ?

Après, celui qui reste est un double.
Donc il a quand même un autre identique qui est bien branché.

Ben faudrait voir à quoi il correspond, difficile à dire sur la base d'une photo vu le sac de noeuds.
Après c'est que du RGB, le pire qui peut arriver c'est qu'un des ventilos ne s'allume pas.

Mais sinon c'est bien que tu saches un peu comment est foutue ta tour, c'est bien beau de faire monter sans rien savoir, au final t'as toujours besoin de quelqu'un pour t'aider, alors qu'au fond c'est pas bien compliqué, il faut juste suivre les fils pour savoir à quoi correspond tel connecteur.

D'après ta photo, il y a un boitier 3>1 qui doit à priori être le concentrateur RGB, je vois deux connexions bonnes, peut-être que le 3ème connecteur est au bout du fil qui est juste à droite du connecteur qui pendouille.
Sinon c'est quoi les deux petits boitiers sur le cable horizontal qui passe juste au dessus du socket CPU ?

comme c'est une prise mâle, à mon avis c'est pour raccorder un ventilo sur un autre qd y'a pas assez de ports dispos,

si t'as tout mis sur le spliter ca va fonctionner,

les ptits boitiers c'est probablement pr le rgb,
si oui à mon avis ca sert a rien de les mettre en série, t'en as juste un en trop

la prochaine fois que tu demontes/débranches, pour t'éviter de galerer au remontage tu fais une photo AVANT de demonter
(ca vaut pour tout)

Bon je pense avoir compris et avoir réussis.

Chaque ventilos est branché directement à la carte mère comme ceci :





Sauf un ventilo (celui du bas en façade) qui est rouge :



Je penses que ce sont les branchement qui les font tourner.

En suite, viennent les branchements RGB comme le disait artouillassse.

Ils sont tous reliés à ce boitier :



Qui lui est relié à la carte mère :



Ce boitier a 3 câbles.
Le premier est branché aux commandes sur le haut du boitier :



Sur le deuxième sont branchés : ventilo du haut (vert) et ventilo arrière (rose)
Sur le troisième sont branchés : ventilo du milieu (jaune) et ventilo du bas (bleu)



Il reste toujours un bout (mâle) dans le vide, mais son jumeau (femelle) est bien branché avec un autre ventilo.
Je penses que c'est exprès pour accueillir d'autres ventilos au besoin.

Les amis,

Cette histoire de ventilos étant apparemment bouclée, j'ai une autre question :

Pour brancher mon second disque dur que je vais récupérer dans mon ancien PC, j'aurais juste à le brancher à ce câble ?
Ou il faut que j'aille en chercher un autre caché quelque part ?


Le cable qui pend ?
On dirait plus un USB-C qui se branche sur la carte mère.

Si tu veux ajouter un disque il faut à priori brancher un cable SATA sur l'alim, celle-ci étant modulaire et le PC ayant un SSD M2 ils n'ont peut-être pas connecté de cable SATA sur l'alim, mais tu devrais avoir des cables fournis. Idem pour le branchement de ce disque à la carte mère, tu devrais avoir un cable SATA (pour les données cette fois ci).
Le cable SATA pour l'alim est un des deux à droite :

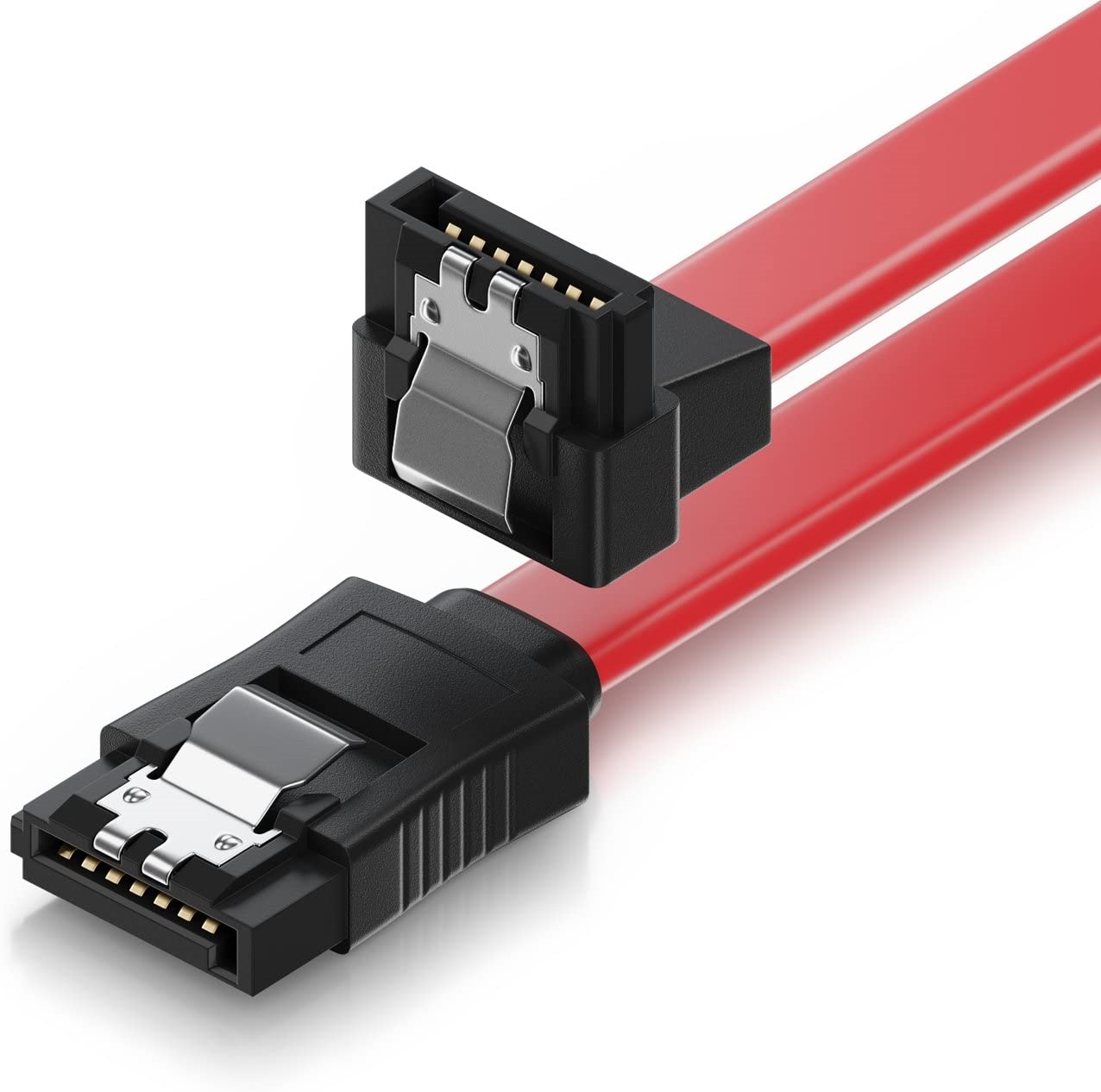

Celui pour la carte mère doit ressembler à ça :

Oui je parlais bien du câble qui pend.
C'est marqué dessus USB 3.1 :



Et il est relié à une prise du boitier :



C'est quoi déjà cette prise ?
Utilisée pour brancher quoi ?

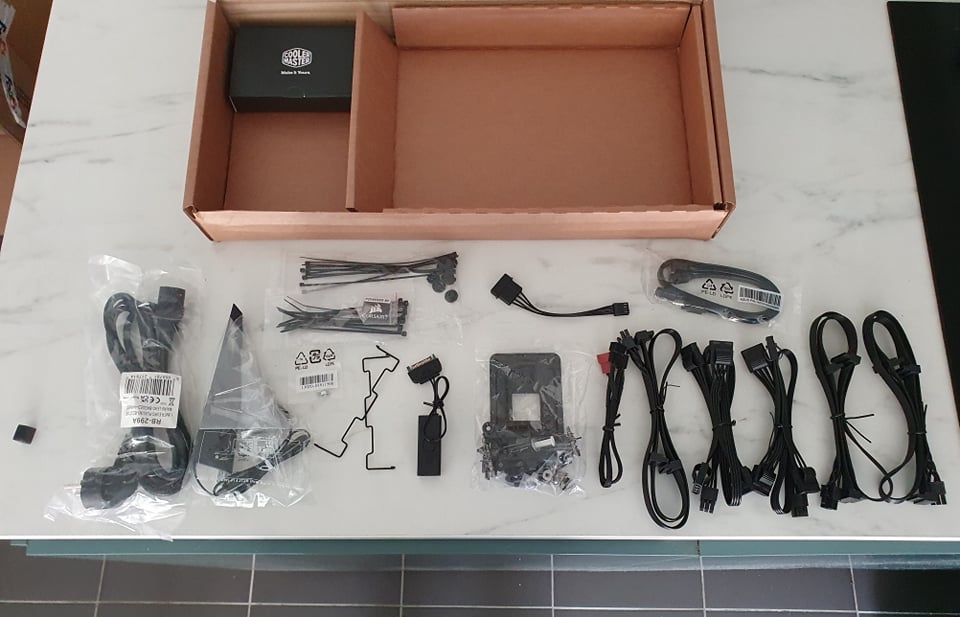

Sinon, j'ai bien les câbles dont tu m'as parlé :





Reste à savoir comment et où les brancher

le cable c'est de l'usb type C,

mais ta carte mere n'a pas de connecteur interne pour usb C en facade de boitier (un peu aberrant pour du haut de gamme)

ca ressemble à ca,



.

le cable d'alim sata se branche sur ton alim, là qqpart


et l'autre extrémité sur ton disque dur,

.

les cables sata de données se branchent sur ta carte mere et l'autre extrémité sur ton disque dur,


Merci encore et encore.. pfiou j'aurais jamais pu savoir tout ça.
J'apprends tellement de chose.

Donc, pour la prise USB 3.1 Type C, en suivant ton repère :



Chez moi, il est déjà utilisé :



Branché aux 2 USB 3 en façade :



Concernant mes branchements du second disque dur : à la carte mère check !



Et l'autre bout en attente du DD : check !



Pour l'alim, c'était un bordel sans nom pour y accéder, mais : check !



Et l'autre bout en revanche il y a 3 prises.
Je soupçonne que c'est pour y brancher jusqu'à 3 DD !?
Moi pour l'instant j'en aurais qu'un, je le mets auquel ?




c pour brancher plusieurs disques oui, tu t'en fiches du coup t'en utiliseras qu'un

pour brancher sur l'alim, le plus simple c'est de retirer les 4 vis qui tiennent l'alim et la sortir un peu du boitier pour avoir plus de place


le cable usb t'as pas compris, tu n'as pas ce connecteur sur ta carte mere, je montrais à quoi ca ressemble sur une autre cm qui en est pourvue > tu pourras pas le brancher



ms attend, j'ai un gros doute
ta carte mere c'est pas censé être une B550-F Gaming ?

edit: non, en fait tu as une TUF X570 Plus wifi !
je comprenais pas ^^'

du coup j'ai tjs posté des images sans rapport avec ta carte mere

Ah mince mdr
Bon tant que je m'en sors c'est OK lol

Le Type C il y en a un à l'arrière sur la carte mère.
Donc au final pas spécialement besoin de celui en façade.

Avec la commande de mon PC j'ai pris une multi prise de protection contre les surtensions "V7 Protection parafoudre 6 prises, 1,8 m".

Sauf que c'est la première fois que je vois ce genre de prise sans l'embout du milieu mais avec des contacts sur les côtés.



Du coup question : est-ce que c'est OK et je branche mon ordi et périphériques comme ça dessus ou est-ce que y'a une erreur sur le format des prises ?

Si les prises ont un embout adapté ça pose pas de problème.

C'est bon

Pas bon.

OK merci.
Si c'est exactement pareil alors c'est niquel j'utiliserai cette multi prise.


J'ai un autre problème, mais qui concerne pas mon nouveau PC mais mon ancien.
Aucune des sorties audio ne fonctionnent (prises jack) toutes celles à l'arrière et celles de la façade !
J'ai branché mes enceintes à la prise casque de mon écran qui lui est branché en hdmi au pc et ça fonctionne.
Problème, la personne à qui je laisse mon ancien PC a un écran qui n'a qu'une "entrée" audio et pas de sortie casque.

Du coup n'ayant pas de sortie audio ni sur le PC ni sur l'écran, auriez-vous une idée de comment faire ?
Un adaptateur peut-être qui sortirait de l'audio par une autre prise ?

verifie ds le gestionnaire de peripheriques s'il ne manque pas les drivers audio,

et aussi, tu as pensé à modifier la sortie ? clic droit sur l'icone de son de la barre des tâches

C'est un boitier que j'avais acheté d'occaz quand j'avais fais monter ce PC.
Le gars m'avait déjà prévenu que plusieurs branchements ne fonctionnaient pas.


Je suis comme ça actuellement :


J'ai jamais dit que c'était exactement pareil hein.
Ca dépend ce que tu mets dans l'trou.


qu'a l'avant ca fonctionne pas, c'est peut-etre les connecteurs hs

ms si ca marche pas derriere, soit c'est hs sur la cm, soit il manque les drivers ou qqch du genre,

c'est quoi la carte mere?

ASUSTeK Computer INC.
P7P55D-E
106642820003725
Rev 1.xx


Ben des prises électriques qui ont les connecteurs sur les côtés lol
Et des prises fines classiques.
J'avais jamais vu ce type de prise avant.
Donc ira dessus tout ce que j'ai sur ma multi prise classique actuellement.

J'ai l'impression que c'est une nouvelle norme pour les prises, j'ai acheté un poteau électrique pour le jardin il a une prise de ce type pour alimenter des outils, et le poteau est bien "NF".

Méfiance si ce que tu as sur ta multiprise actuelle a besoin de la terre et qu'ils ont des prises "anciennes".

Je n'y connais absolument rien donc je vais contacter PCSpecialist pour leur demander d'où sort leur multi prise et si c'est bien compatible.

Je vient de vérifier, et l'alim de l'ancien PC (mon actuel) est une prise ronde, qui a besoin de l'embout central qu'il n'y a pas sur la multi prise et n'est pas doté des contacts sur les côtés.
Partant du principe que ce PC ne sera pas branché là, OK, mais si par la suite je me retrouve avec un autre appareil avec la même prise je pourrais pas la brancher.

Bon en me mettant sur celui-ci ça fonctionne :



En réfléchissant un peu "nvidia" étant la carte graphique et mon écran étant branché en hdmi sur la carte graphique, le son ne pouvait sortir que par là, logique.

Par contre, mes enceintes bourdonnent quand la prise jack verte est branchée à l'entrée verte de la carte mère à l'arrière.
Mais branchées à la sortie casque en façade, pas de bourdonnement.

je pensais que t'avais deja testé, c'était ca ma question plus haut en fait,

le principal c'est que t'as compris par toi même, et que ca fonctionne


parfois y'a des parasites sur les jack, et parfois y'a une masse parfois pas,


Salut les gars,

Ça y est j'ai démarré mon PC, houraa!!

J'aurais sûrement des petites choses à vous demander par la suite, mais là de suite j'ai un gros problème lol

Lorsque je clique sur le bouton qui de base dois faire changer le programme RGB de la façade : le PC redémarre !


c'est parce qu'ils ont branché le cable reset sur les pins reset de la carte mere,

il faut ouvrir, et deplacer le cable pour le mettre sur le hub a l'arriere de la carte mere si tu veux utiliser ce bouton pour changer la couleur des leds

Une ou 2 petites photos ?

j'ai maté tes photos et y'a pas de hub sur ton boitier, (peut-etre prévu pour d'autres versions du boitier)

donc tu peux pas utiliser ce bouton, qui est donc le bouton reset,

si tu veux modifier la couleur, faut passer par le programme de ta carte mere

Merci, donc faut que je cherche le programme RGB de la carte mère du coup..

D'ailleurs en parlant RGB, mes barrettes de RAM s'allument au démarrage et reste éteintes après.
Du coup j'ai été dans le Bios en regardant un peu sur internet.
Je dois seulement changer la fréquence ? La capacité se fait automatiquement ?



J'ai tenté et je l'ai modifié (de base sur auto) :



Mais à la fin au moment de sauvegarder,  le "réinitialiser le système" m'a fait peur. Il va pas remettre mon système à 0 quand même ?


ce que t'as fait c'est pas bon, ca marchera probablement pas


pour la frequence tu dois activer DOCP, et choisir le profil qui est sur les barrettes



enregistrer et reinitialiser ca veut juste dire sauver et rebooter,


pour Asus, pour le RGB c'est Armory Crate (anciennement Aura mais il a été inclu dans Armory Crate)


Marrant, en F4 y a "aura" sur son BIOS, papy fait de la résistance

Donc j'active DOCP puis je vais modifier la fréquence ?
Et j'enregistre.

Pour le RGB je vais dans "F4 Aura" ?
