Reprise du message précédent :
Il est temps de vous présentez mon dernier projet qui me tenait à cœur depuis un moment. Il fut compliqué à concrétiser car avec l’âge, on devient nostalgique et ce qui me paraissait dépassé et sans intérêt il Ya quelques années m’a rattrapé, les quelques video  de passionnés sur le sujet m’ont aussi donné l’envie de me lancer à savoir se monter un build 486 de rêve.
Voici le cahier des charges que je me suis fixé et qui correspondait au premier pc que j’ai utilisé gamin :

- Boitier Baby AT
- CM 486 UMC - ISA/PCI/IO integré
- CPU AM 486dx4 100Mhz
- 16 Mo Ram Simm EDO
- CG PCI
- CS Sound blaster 16
- HDD 1Go
- Lecteur Cd-rom

Au départ je possédais la mémoire, le Hdd, la carte son et le proco. C’était en 2019 et j’ai commencé à chercher une carte mère et un boitier AT et j’ai vite déchanté en consultant l’offre d’occasion sur les sites spécialisés (ebay-LBC). Les prix m’ont bien calmé et j’ai un peu mis de coté mon enthousiasme et patienté que des offres se présentent.
Puis j’ai fini par trouver un boitier pas trop mal sur LBC et Mister Ordimini m’a gentiment fais don d’une carte mère 486 lors de l’achat d’une Abit BH6. La carte mère était HS, la mémoire en 30 pins FPM, 2 ports VLB bref correspondant à l’ère 486 antérieure mais pas inintéressante !
Après une réparation dont je ne suis pas peu fière Page 62 de ce topal, je me suis concentré sur cette base et au fur et à mesure j’ai trouvé les composants pour faire une dream machine de 1996 :

- Boitier Baby AT
- Alimentation AT 200w
- CM Acer V433S VLB
- CPU Overdrive 486DX4 100Mhz
- 16 Mo Ram FPM (4x4Mo)
- CG Cirrus Logic CL-GD5426 VLB 2Mo
- Carte I/O LG FDD-HDD
- Carte Son Gravis Ultrasound MAX Rev.2.1
- FDD 1.44 + Gotek Floppy Emulator
- Compact Flash 8Go+Adaptateur IDE
- Lecteur Cd-rom IDE Panasonic 4x

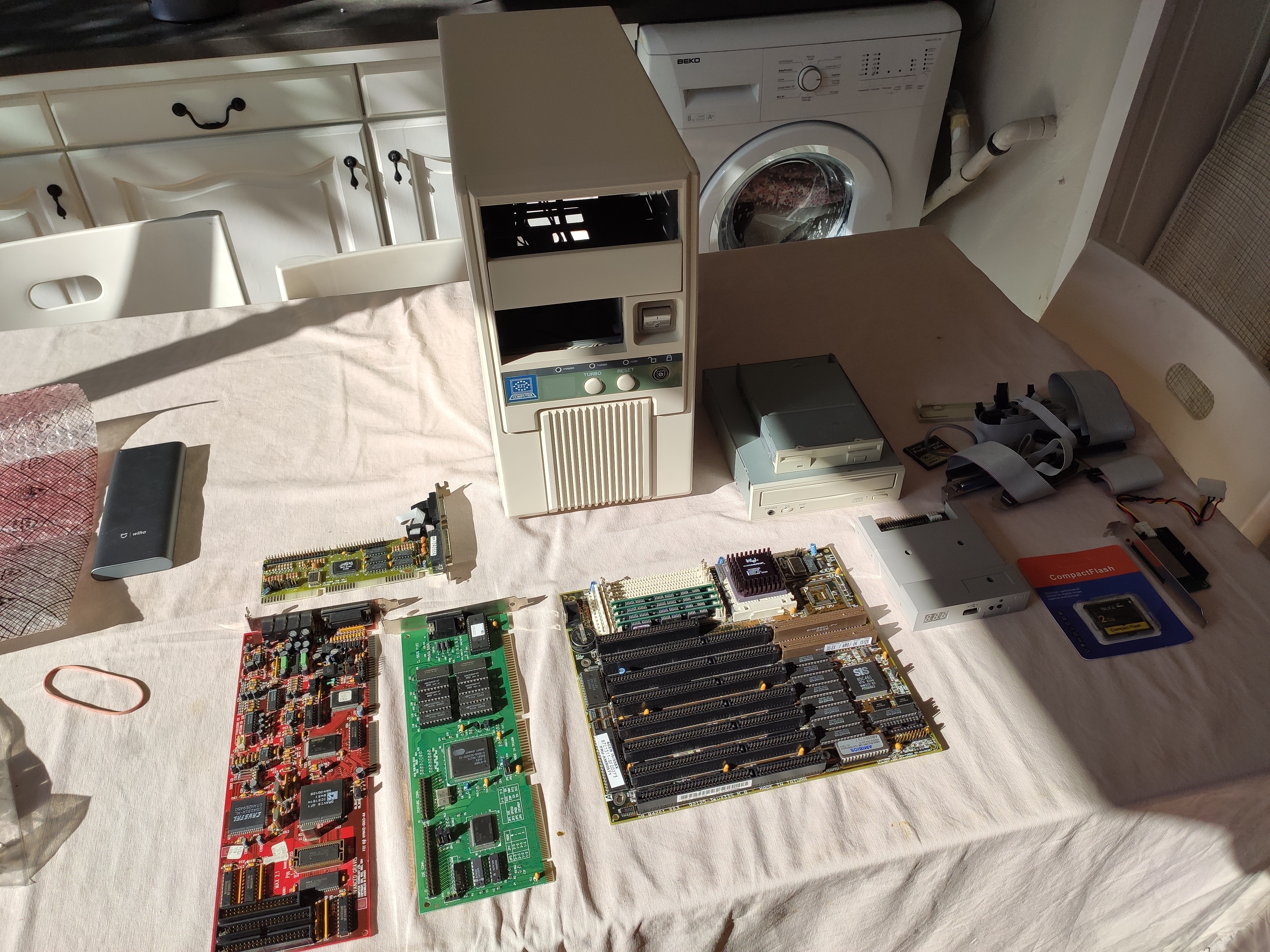

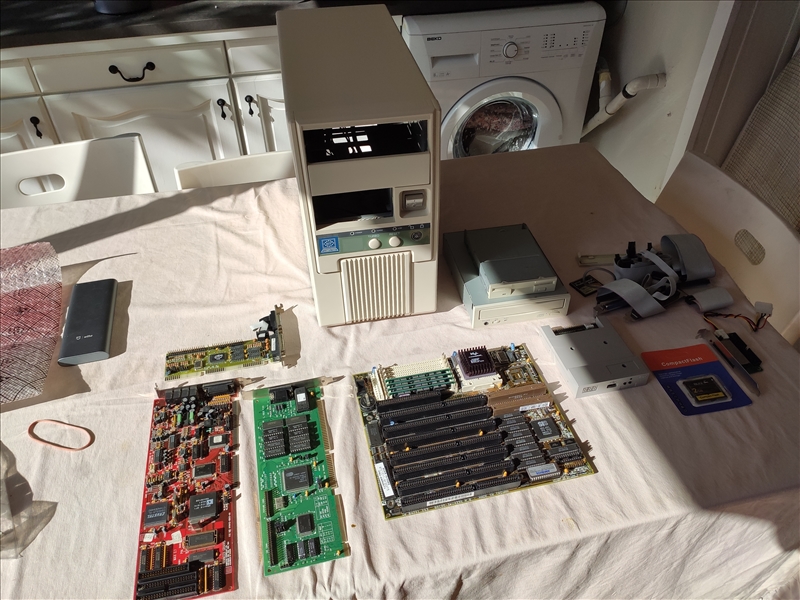

Place au montage !
https://rehost.diberie.com/Picture/Get/r/57541

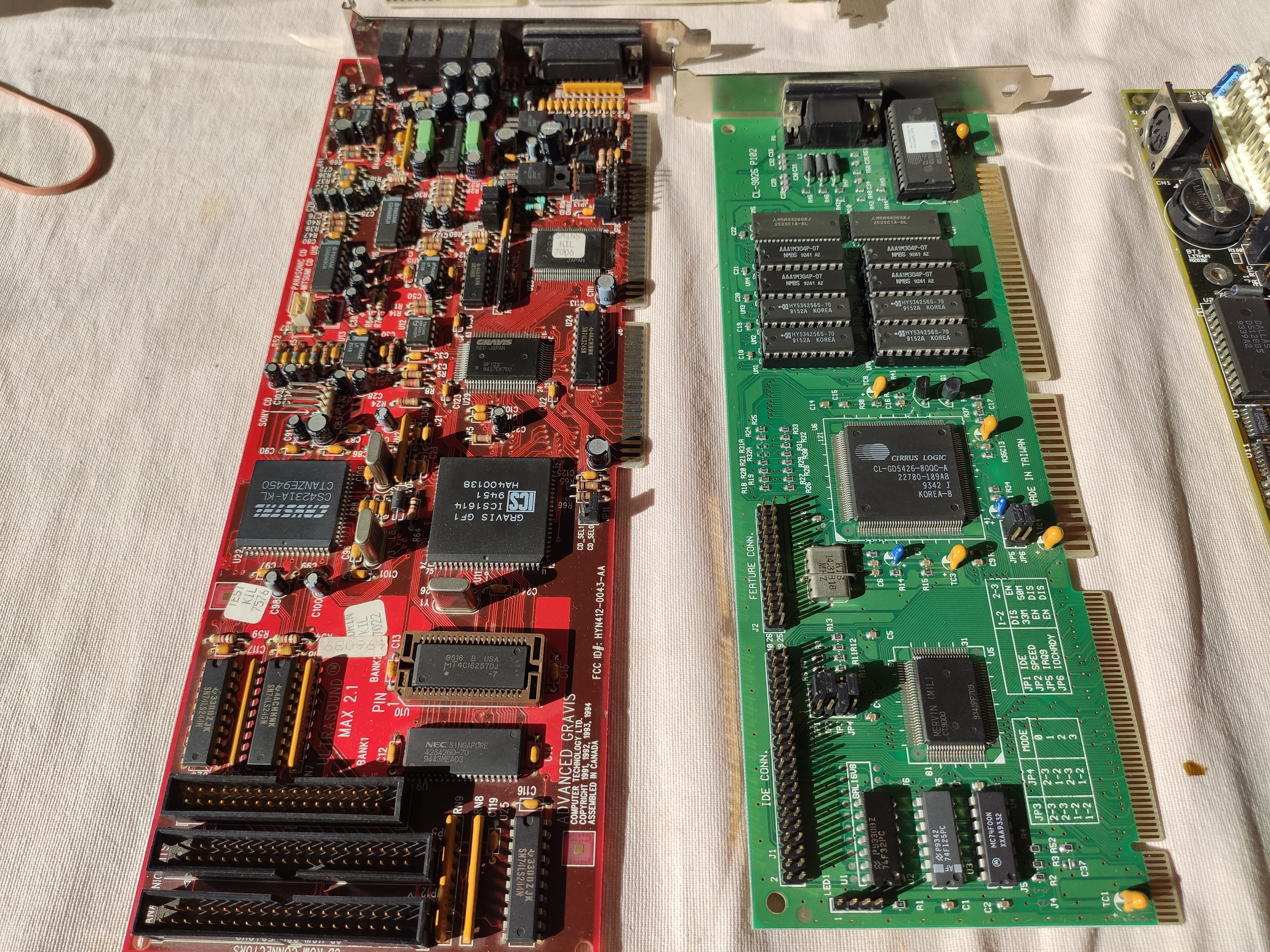

La carte VLB avec un controleur IDE c'est très rare!
https://rehost.diberie.com/Picture/Get/r/57542

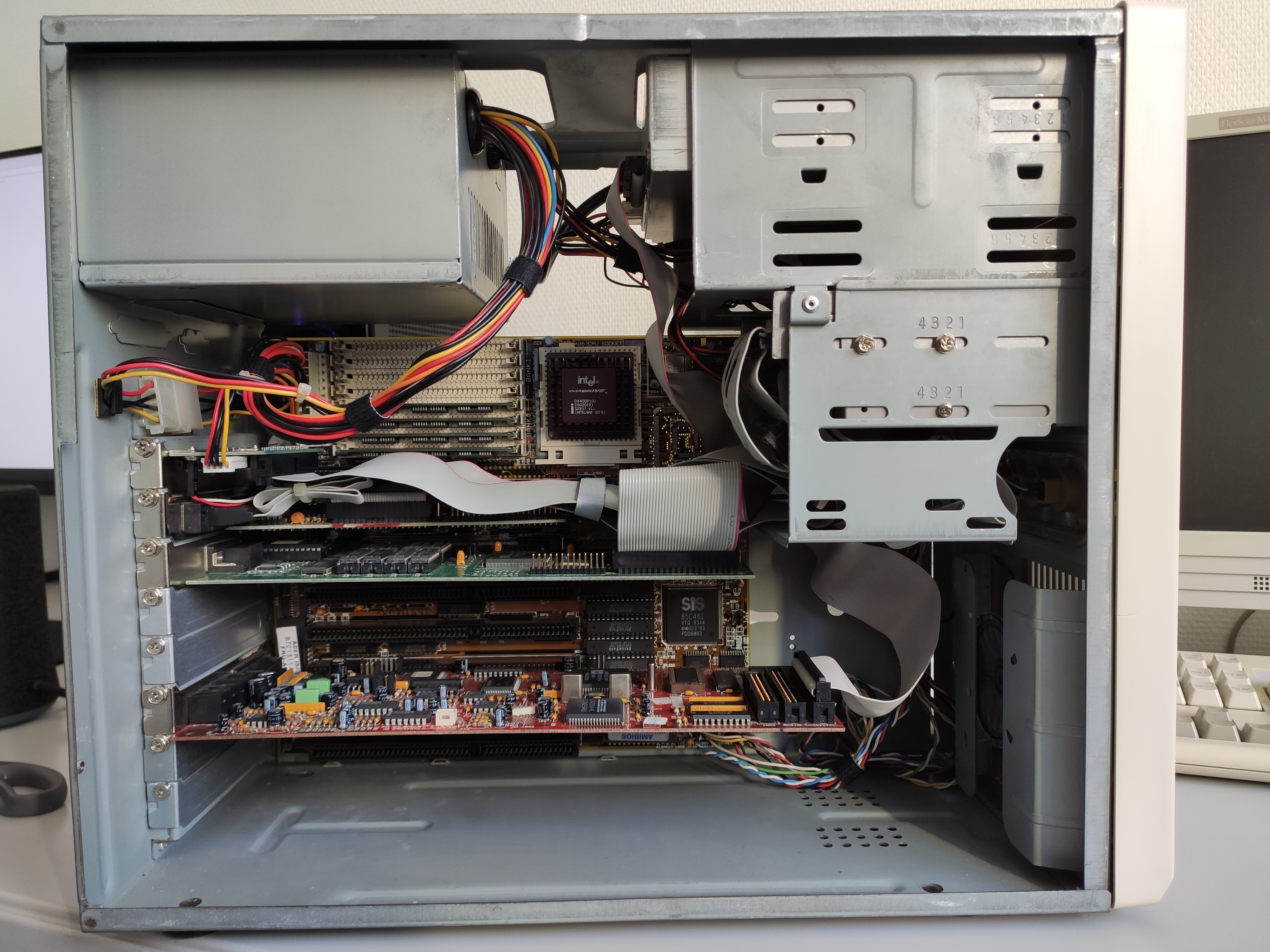

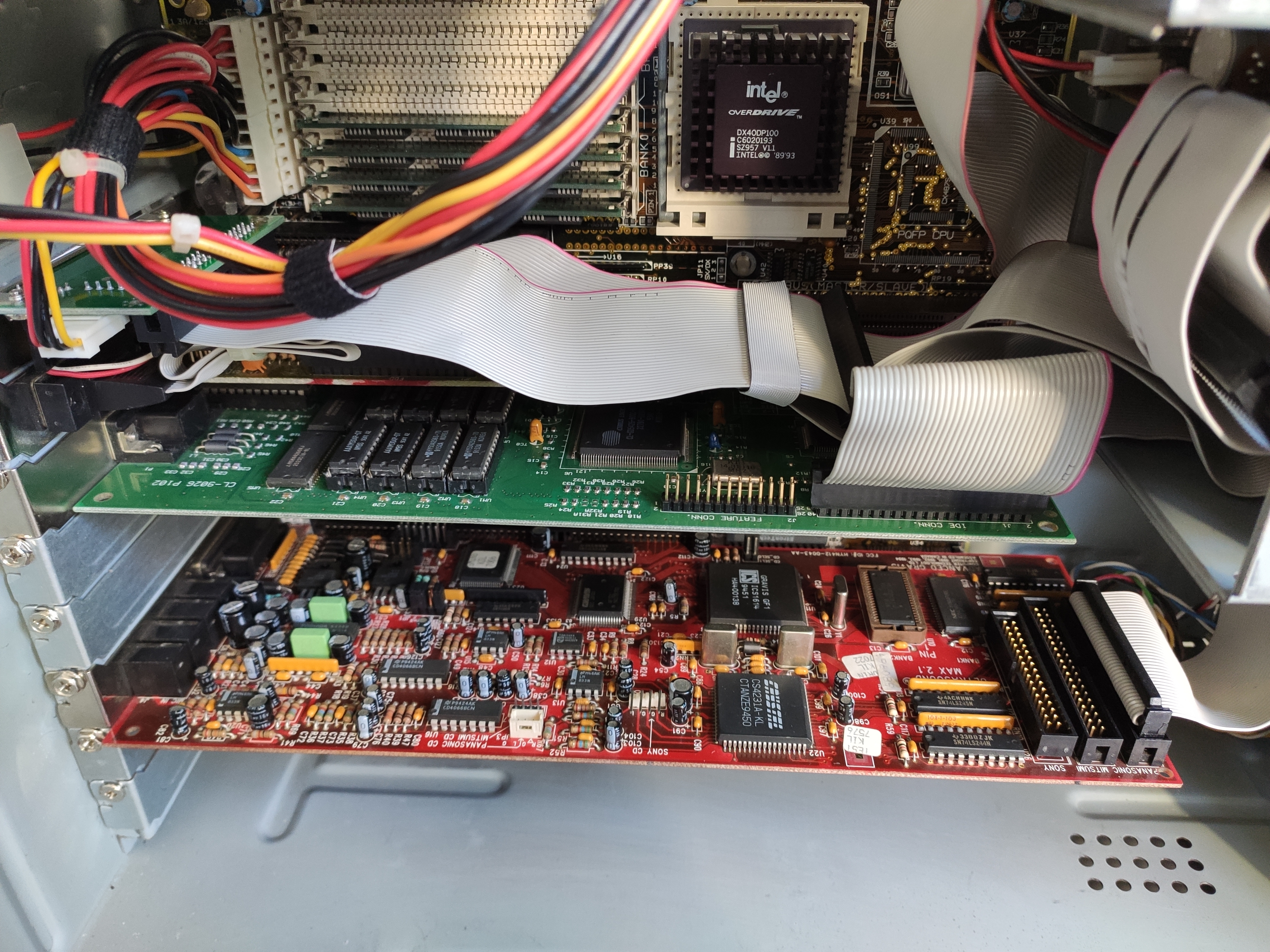

Montage terminé c'est propre je trouve
https://rehost.diberie.com/Picture/Get/r/57543

https://rehost.diberie.com/Picture/Get/r/57544

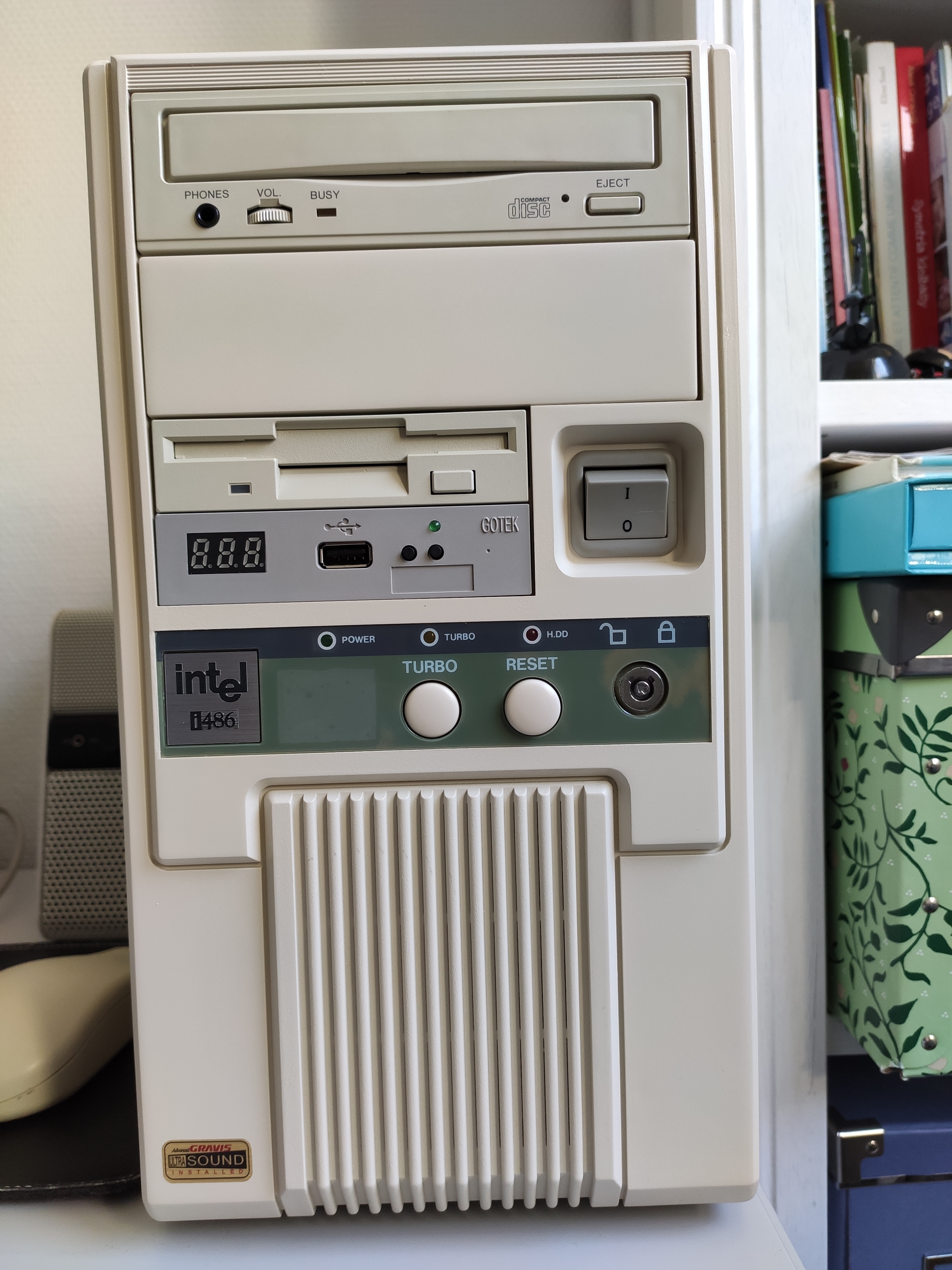

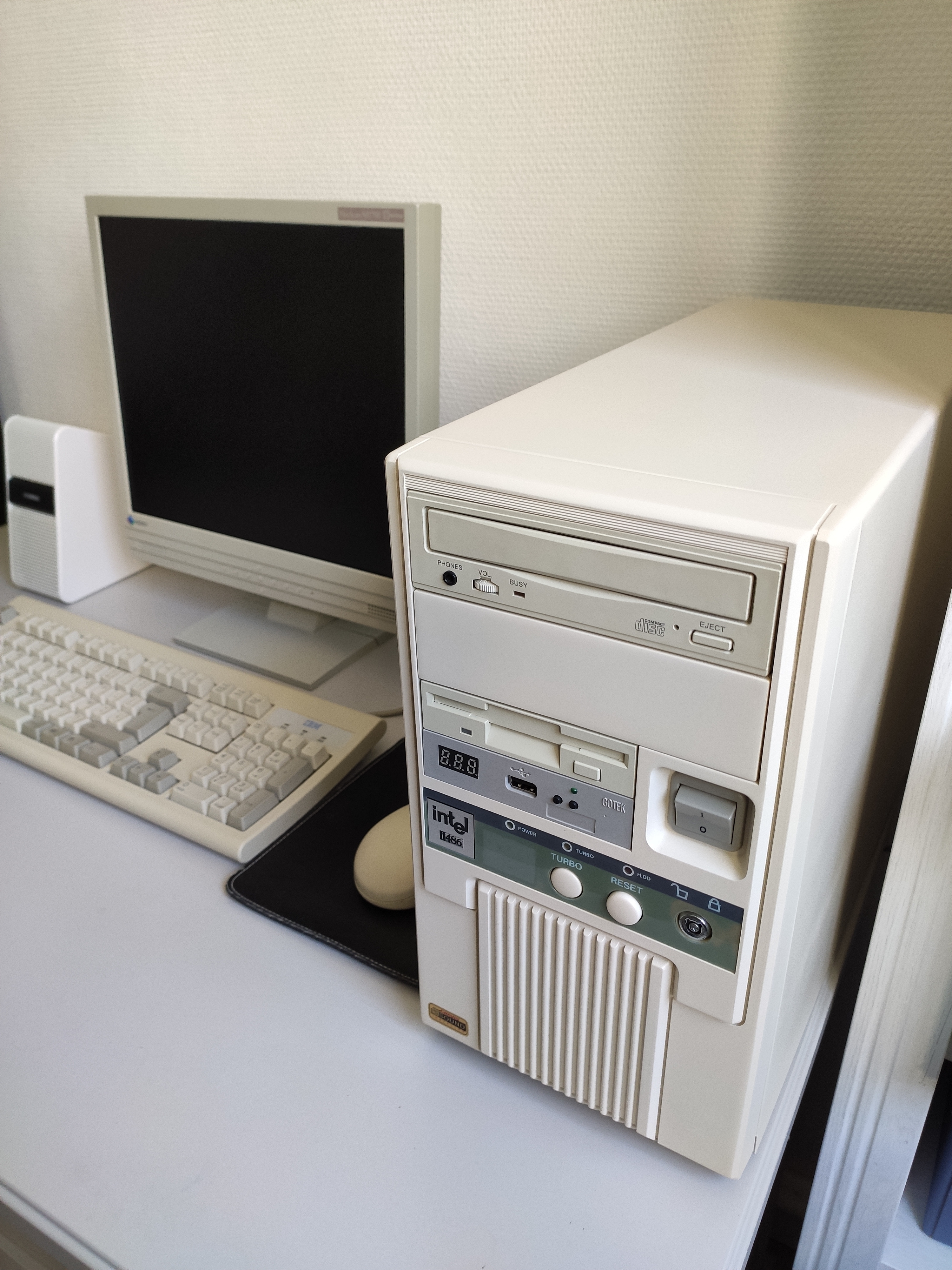

Une fois sur le bureau
https://rehost.diberie.com/Picture/Get/r/57545
https://rehost.diberie.com/Picture/Get/r/57546

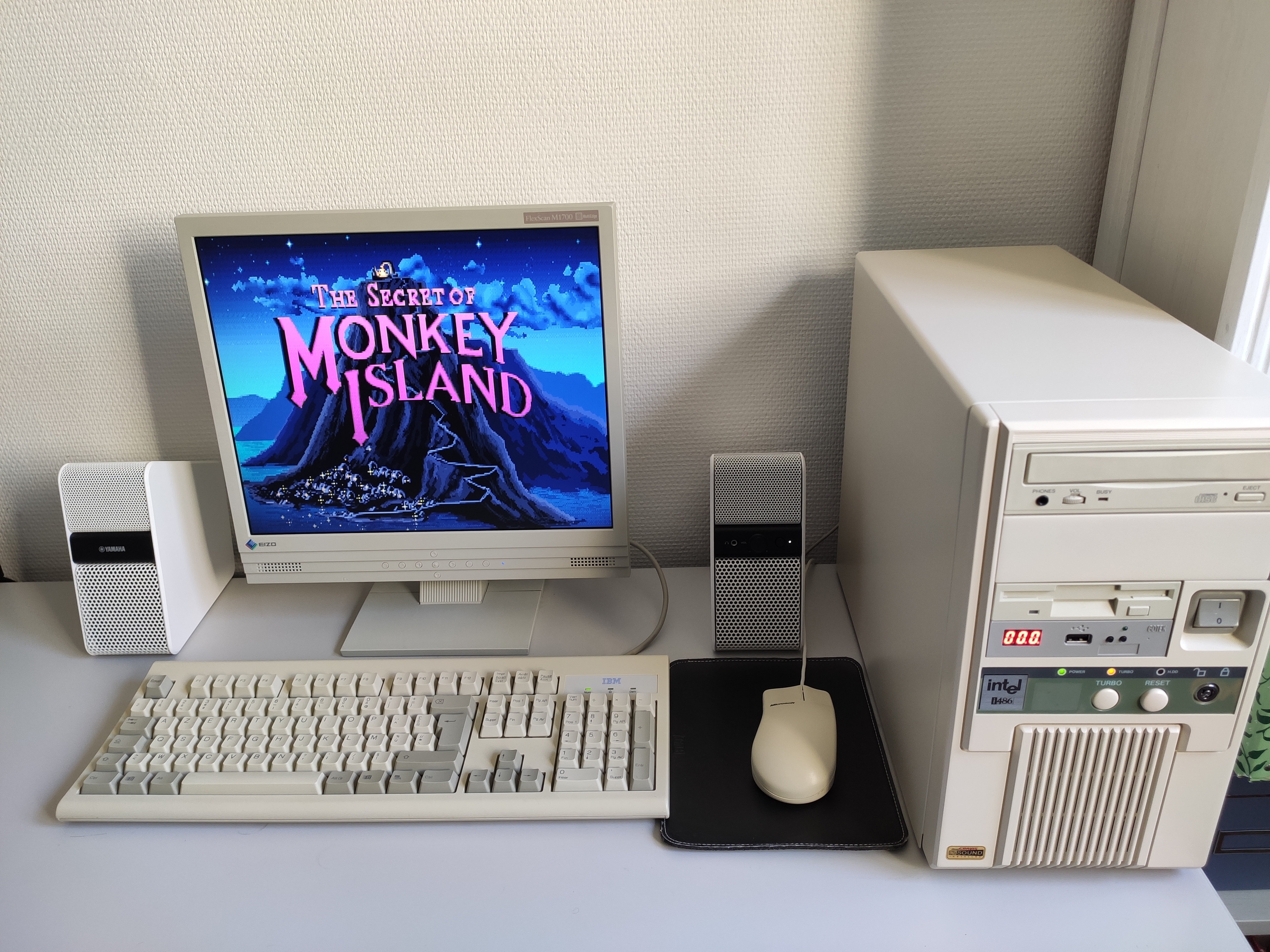

Monkey Island en mode MT-32 by Gravis
https://rehost.diberie.com/Picture/Get/r/57547

Epic Pinball , Jazz Jackrabbit, Doom, Extreme Pinball, voilà quelques titres bluffant à écouter avec la GUS

Pour finir, voilà ce qui manque à cette belle machine pour être puriste: un lecteur 5.25 et un Mhz Panel à coté du bouton turbo. Si quelqu'un à de vieux boitiers qui trainent avec ces éléments je suis bien sur ouvert à toute propal.

Bonne fin de journée 2021 et soyez sage!

S P L E N D I D E !!!!!

Super content aussi de voir que tu as fait un miracle avec la carte mère !!! Bravo !!!

Finalement pas de cpu AMD je vois

Tu tournes sous quel OS ?

Bah carrément !

Ça me rappelle un laptop que j'ai pas pensé à présenter et provenant des puces (oui encore ) l'été dernier :

C'est un Fujitsu Lifebook B2562 (+ sa docking station) avec un PIII-M 700MHz (qui peut se régler à 300MHz - fsb 85MHz -  en mode économie d'énergie). Je n'ai pas de photo de bonne qualité pour montrer mais il fonctionne bien, sous Windows 98SE avec 128Mo de RAM et 40Go de HDD. Il est limité niveau perfs par le chipset 440MX et aussi sa Rage Mobility M1 8Mo. Par contre il a un écran tactile !!! C'est ça qui fait son unicité !   et il marche sous 98 ! (j'ai mis des heures à trouver le driver sur le net mais j'ai réussi), je vous ferai une démo mais il faudrait que j'upload ça sur youtube. C'est pas parfait dès qu'on va dans les coins mais ça reste plutôt utilisable compte tenu de l'âge de la machine. Ah et aussi la batterie fonctionne encore pour 1h30-2H00 malgré l'âge.

Bien entendu ça fait tourner les jeux que t'as cités comme AOE2 et Diablo tranquillou j'ai fait un peu d'AOE 1 dessus récemment, posé dans le lit

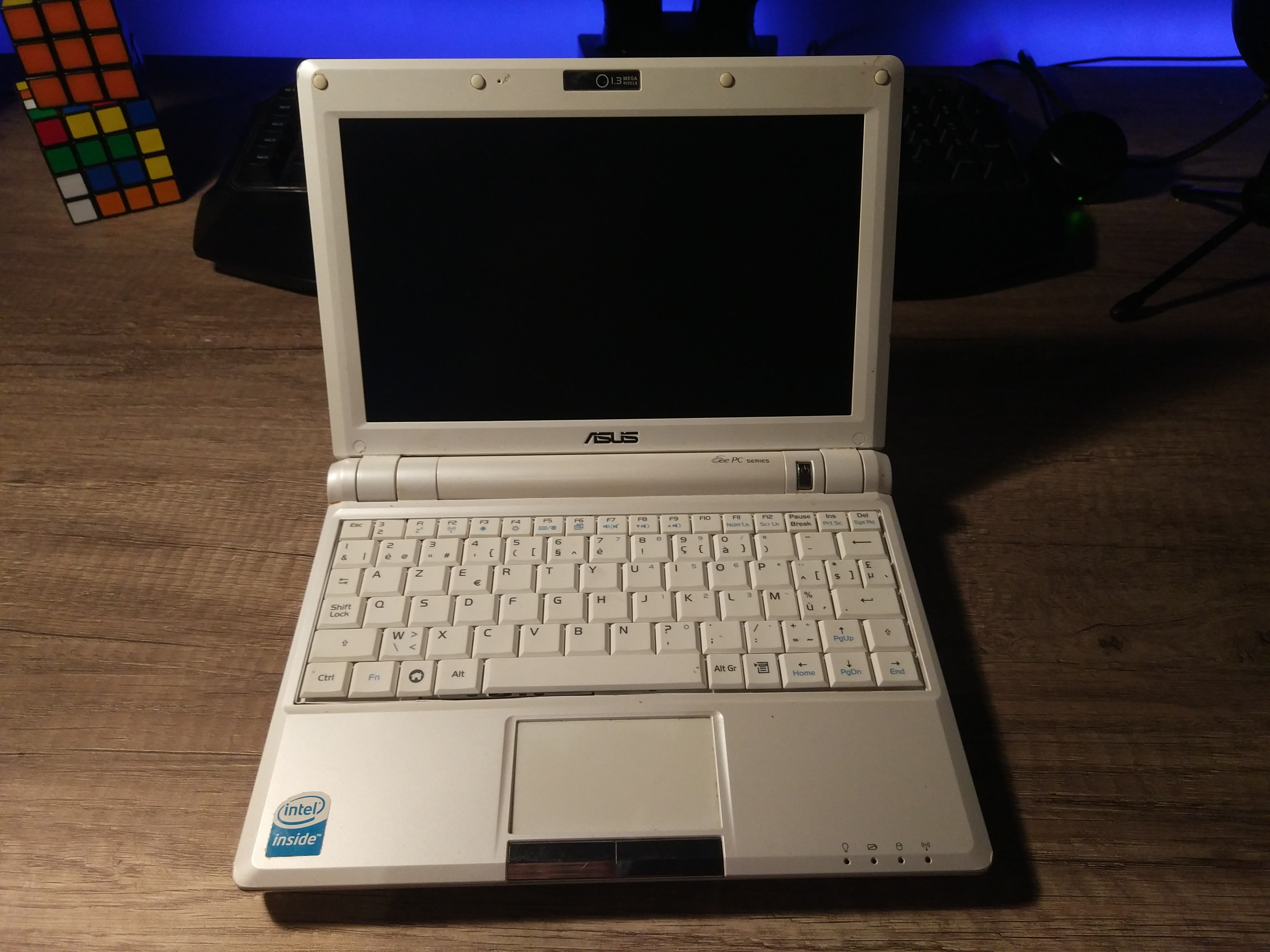

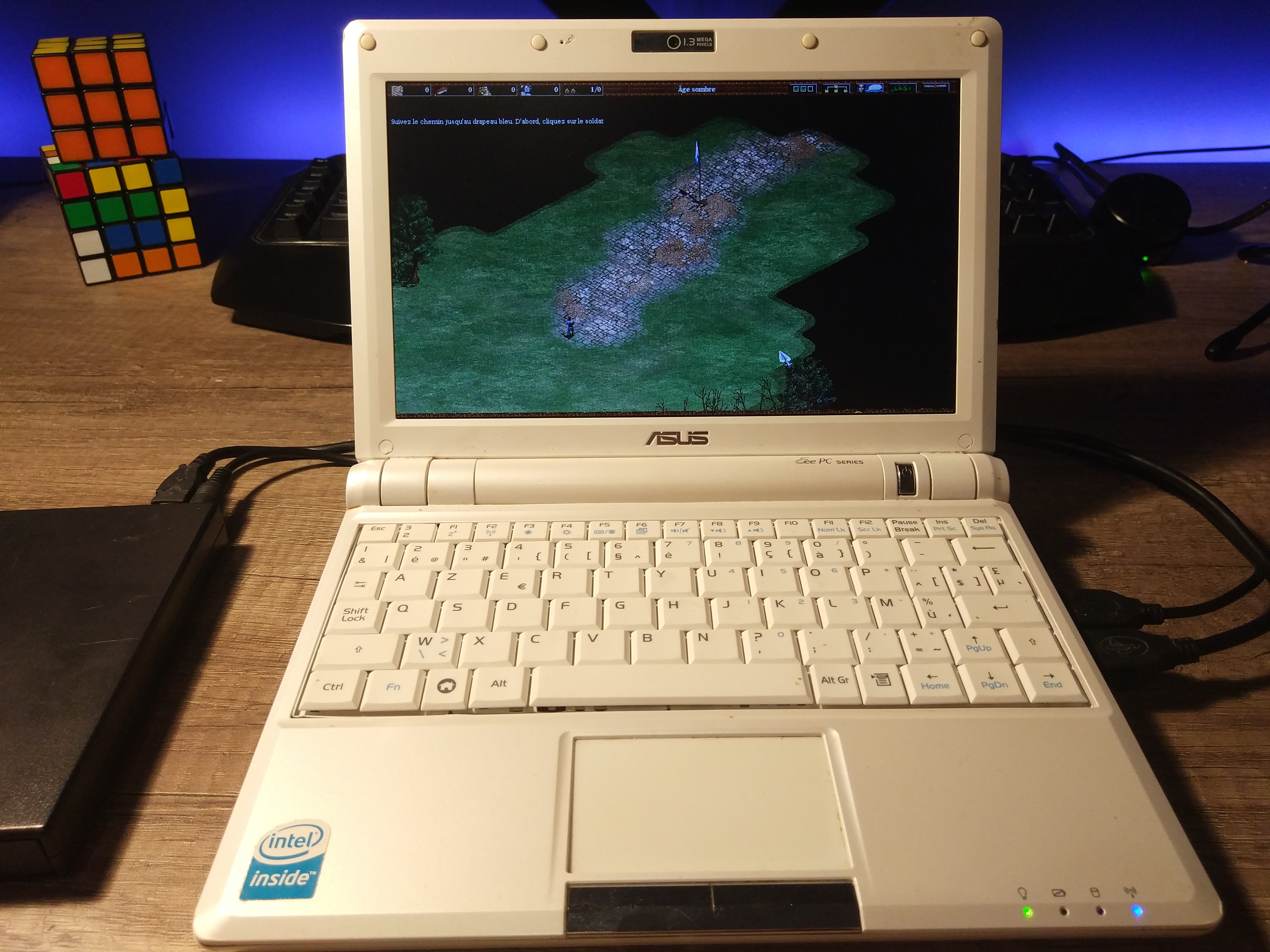

Tu aurais une photo du chargeur ? J'ai également un eeepc d'Asus version noire mais impossible de trouver l'adaptateur aux puces avec le bon voltage ! En tout cas il est en belle condition je trouve quand même ! La batterie marche encore ?

Oh bordel, ça va faire du bruit ça !

EN-FIN !!!!!!!         Je trouve ça limite trop clean !! Sauf le cable management interne évidemment

Tiens dis-moi, pour le gotek tu l'as peint ou c'est une version particulière ? Je n'avais vu que la version noire en interne et beige(ou blanche je sais plus) en externe, je connaissais pas cette version grise (si elle est différente des autres du moins)

Tiens, toi aussi tu as la tenue officielle du COVID/TT ?

Le jopgging gris?

Pas vraiment, juste à l'aise

Moi c'est devenu ma tenue officielle de tous les jours

Du lourd là !

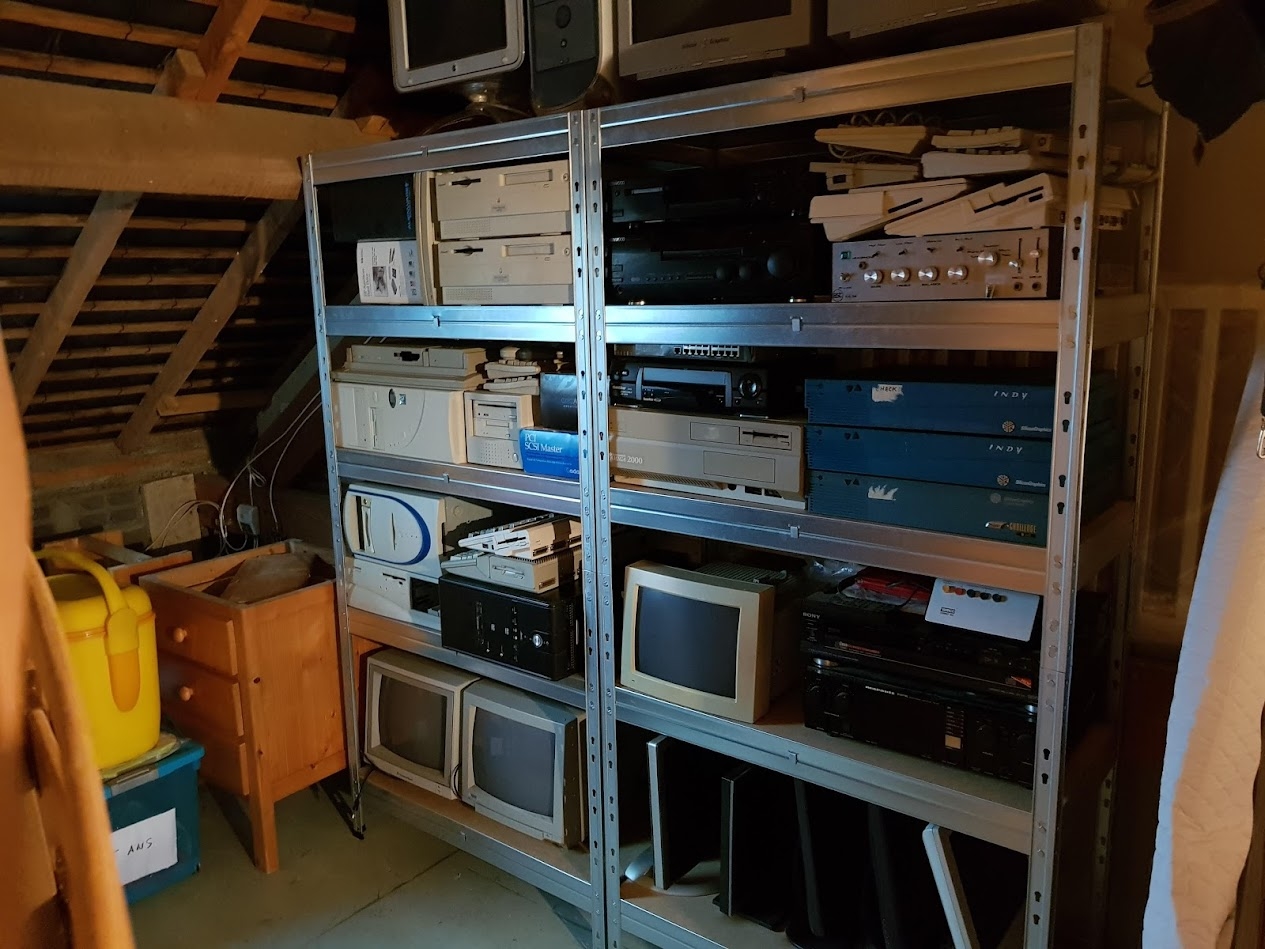

J'ai un équivalent Emmaus dans ma ville, où je pense trouver du vieux matos info. J'ai aussi une recyclerie à côté du bureau.
Je vais essayer d'y passer rapidement.
Je vous ferai signe. L'idée c'est de vous en faire profiter.


Plutôt surpris de ce que cette petite bête arrive à faire en effet, bien envie de tenter Simcity 4 ou Rise of Nations

Je te fais la photo demain, perso j'ai pas cherché compliqué et j'ai pris un truc cheap sur ebay, n'étant pas une machine utilisée souvent j'ai pas eu envie de m'embêter

Bonne Année et bonne santé à tous! j’espère une année pleine de hardware retro




La mobo n'étant pas de dernière génération en Socket 3 celle-ci ne supporte qu'au maximum du 486Dx2 66Mhz, l'overdrive lui permet de monter en fréquence 100MHZ à 5V, je ne crois pas qu'il ya mieux chez amd
Pour l'OS c'est du classique: MSDOS 6.22 et Win 3.11




Le cable management crois moi c'est tout sauf facile ici

Le Gotek je l'ai acheté sur Ali le site préféré d'ordimini   c'est sa couleur d'origine tu en trouveras une flopée.

je vous souhaite une belle année plein de hardware qui vous plaît !

Hello les Geek!!!
J'espère que vous allez tous bien par ici??

Je vous souhaite une très bonne année 2022!!!!
Pleins de réussite , une bonne santé et beaucoup de matos hardware bien entendus.
J'ai toujours aimer dire que le chiffre 2 était mon chiffre porte bonheur du coup cette année va être très bonne.

@Didipi , merci pour le partage de ton eee-pc , je ne connais personnellement pas du tout ce genre de matos , je me souvient quand ces sortit mais cela s'arrête la je pense même en avoir un qui traine quelques part.

@daft974 , bordel de meù$ù$m lol
Magnifique ta build 486
Moi je dit félicitation pour le cable management ces très difficile à faire avec les nappes IDE.
Content que tu aie en plus sauver une carte mère de cette âge là.

@Deton@tor , effectivement la 1000W ces très très bien!!! ces la plus grosse!
Je ne pense jamais à regarder sur leboncoin trop habitué a ebay.
Et la ces un truc de fous il y'en a deux a vendre avec leur boîte , j'ai contacté les 2 vendeur car je veux les deux absolument

@arank'thnar
Si tu sais nous faire profiter de vieux matos que tu pourrais trouver ici ces serais juste extra.


J'ai travaillé +/- 1 jour complet sur ma dream-buil INTEL 2006.

Premièrement suite a mon erreur concernant la carte son qui n'était pas de la bonne époque , j'ai switché c'elle-ci par la elit pro.




Bordel ça commence vraiment à tuer la config.

Pour la suite j'ai décidé de changer l'alimentation je me suis bien rendus compte que la 520w ne serais pas suffisant en attendant de trouver une Enermax Galaxy ( en cours sur le leboncoin    ) , j'ai monté une Corsair RMA750 neuve qui trainait dans l'atelier , histoire d'avancer sur la partie software de la build.

1er boot tout ces bien passé

Aller création du raid0 pour installer windows vista SP2 64bits





Et la les problèmes commence , impossible d'installer vista , bsod a des moments aléatoir...



Le fautif la température du chipset je me suis littéralement brûlé quand j'ai touché le radiateur du north-bridge avec mon pauvre petit doigt
J'ai placé une sonde sur celui-ci et ohhhh 80°    , la puce en dessous aucunes idée mais cela devais être bien chaud , le nforce 680i SLI chauffe de la mort, il est pas aidé tout est passif sur la carte mère.




Il a fallut un peu réfléchir pour solutionner le problème.
1ère chose , retirer un des ventilateur noctua sur le ventirad CPU celui placé en pull pour pouvoir y monter un ventilateur sur le radiateur des VRM qui est relié avec caloduc au radiateur du north-bridge.
J'ai ainsi pu gagner +/- 15° ces pas mal cela m'as permit de réussir a faire l'install de windows mais encore des freez par la suite.
J'ai cherché le moyen de mettre un ventilateur qui souffle sur le radiateur du north-bridge et j'ai fait un montage HB honteux    , ventilateur stock AMD de ventirad AM2 fixé via une vis M2 sur la première 8800GTX , j'ai encore gagné 5° supplémentaire , ces de toutes beauté.



Le PCH est a +/- 60° je trouve cela encore horriblement chaud perso , je vais donc changer le radiateur du chipset par plus gros quand j'aurais monté le waterblock sur le CPU avec le noctua actuellement ces impossible.
J'ai encore eu pas mal de blocages... et un autre élément chauffait anormalement dans la config , vous devinez?? le deuxième GPU était a +/- 85° en IDLE , je n'ai même pas osé lancer un 3D mark...



Attention horreur



Après nettoyage les températures sont revenue a la normal +/- 45° en IDLE , j'ai passé commande de CoolerMaster Hydra 8800 , je n'en est trouvé qu'un seul faudra trouvé le deuxième.
Actuellement je rencontres des soucis avec windows vista , je travail pour résoudre les problèmes.



Bien content de voir mon topal a nouveau actif

Bon j'espère que tu vas en chopper une des 2 alors, je savais qu'elles te plairaient en full box
Tu vas pouvoir la charger cette config comme un ouf

Thanks Evile pour ton retour comme ceux que j'ai eu ça fait plaisir! J'ai pris beaucoup de temps sur cette config c'est très prise de tête surtout au niveau software. Beaucoup de jeux qui ont du mal à se lancer correctement, soucis de compatibilité, mémoire conventionnelle...etc c'était vraiment le bordel à l'époque les jeux pc et il fallait pas mal de connaissances.

Je vois que tu galères aussi pas mal, déja pour avoir eu en 2006 une mobo nforce 650i-SLI je confirme que ca chauffait énormément et les radiateurs passif malgré leur taille ne suffisaient pas. J'avais investi dans un Termalright HR-05 et ça allait beaucoup mieux niveau cooling et stabilité. Je vois que la carte P5N32-Sli à un double cooling, il doit y avoir un soucis de heatpipe qui ne conduit plus la chaleur correctement.

La carte son en sandwich ca doit amené beaucoup de chaleur aussi, le DSP XFi chauffe pas mal.

Vista c’était lourd comme OS, je me souviens d’être passé de XP-SP3 à Win7 directement.

Le Nforce intel c'est la plaie des chipset, ça crame tout seul.

Nvidia.


Héhé j'espère bien choper les deux directement!
Pour avoir la bonne alimentation côté config AMD aussi , même si trouver des X1950 XTX crossfire edition devient de plus en plus rare!



Mais de rien!
Je n'ai pas encore travailler sur cette generation de pc même si j'ai pas mal de composants de cette époque je sais bien qu'un jour ou l'autre je vais y passer et je vais certainement y passer également quelques heures car les infos à glaner seront encore plus difficile à trouver je le sais déjà d'avance.
Effectivement je galère un peu aussi , ces la première fois de ma vie que j'install un windows vista    , le retour a windows xp est peut-être invisagé mais je voulais profiter de la totalité de ma mémoire vive , vista étant sortit fin 2006 pour les pro je suis dans la bonne période.
Le refroidissement sur la P5N32-e-SLI est divisé en deux , le north-bridge est couplé avec les vrm de gauche et le south-bridge est couplé au VRM supérieur.
Dans un système en air-cooling normalement le ventirad CPU refroidit la zone autour du socket ce qui n'est déjà pas mon cas avec mon gros Noctua ( pas de la bonne époque ).
Je pense que le système fonctionne mais je devrais peut-être changer la pâte thermique.
La solution définitive sera soit un waterblock sur le north-bridge et donc remplacer le cooler vrm par un custom adapté ou alors un Noctua NC-U6 sur le chipset ou un HR-05 aussi mais qui est sortit l'année suivante ( que j'ai en stock neuf ).



Je comprend que mal de cartes sont partit a la décharge du coup.



   welcome!

Hehe tu fais pas les choses à moitié toi
Si jamais j'en vois une CF je te dirais, mais ca doit coûter un bon billet...

Tu comprendra très vite que le budget n'est pas vraiment le problème ici , le problème ces de trouver
Et non je ne fait pas les choses à moitier , soit je fait tout nickel soit je ne fait rien

EDIT: en voilà une

https://www.befr.ebay.be/itm/254845 [...] SwaNdgECZA

ouch le prix, j'ai payer la mienne 30 euros y'a quoi 4 ans

Le changement de patte thermique est peut être la solution, le die du chispet est tellement petit qu'un bon contact est primordial, je suis sur que la pâte actuelle a complétement séché.

Avec le recul on peut dire que les Nforce Intel sont un echec, j'avais abandonné mon Asus P5NE-SLi pour une P5Q Pro en chipset intel et il n'y avait pas photo l'OC de mon C2D était beaucoup plus stable, aucun plantage et bluescreen c'était une merveille


Oui ces un peu abusé les prix de nos jours quand même , je voudrais quand même la toucher a moin cher quand même j'avoue , heureusement il n'en faut qu'une seul lol



Je commence a le constater que Nforce Intel ces pas le meilleur mélange , le soucis ces le SLI en 2006 le SLI n'était dispo que sur chipset Nvidia malheureusement enfin d'après mes recherches.
Actuellement en cours de recherche pour la build de 2006 côté AMD voici les modèles de carte mères que j'obtient pour le moment:

- MSI K9A Platinum
- ECS KA3 MVP Extreme
- ALiveXFire-eSATA2
- Sapphire PURE CrossFire PC-AM2RD580
- Sapphire PC-A9RD580
- Epox EP-MD580 XR
- ASUS A8R32-MVP Deluxe
- ASUS M2R32-MVP

Bon sachant évidement que j'aimerais partir sur du socket AM2 en DDR2

D'un autre coté si tu veux le top du top il faut du Intel en 2006, AMD n'avait plus rien en face. Et le sli réservé à Nvidia, je pense qu'en optimisant le cooling et sans OC tu peux obtenir un truc pas degueu et stable.

https://www.numerama.com/pop-cultur [...] ateur.html

énorme souvenir pour moi


@Evil-death, change les pâtes thermiques. Ensuite on peut essayer de bidouiller un ventilo qui soufllerait sur ton rad de chipset vu que tu as une équerre dispo pile devant:

https://www.pearl.fr/article/PE4964 [...] FVEALw_wcB
https://www.amazon.fr/Connectland-V [...] B0020MAWPE
https://www.cowcotland.com/amp/6054 [...] e-pci.html

ou trouver un ventilo 30-40mm qui se clipserait directement sur ton rad de chipset. J'ai peut être ça dans les cartons.
https://www.alternate.fr/Xilence/XP [...] ct/1295060

Dans le cas de l'équerre ventilo que je montre + haut, le flux d'air est top ! Tu aspires l'air chaud au dessus et tu l'évacues.
D'ailleurs, vérifie bien tes flux d'air. Ventilos de façade qui aspirent et ventilos arrières qui évacuent.

Au fait, j'ai réceptionné le matériel que nous a donné @Ashen. Encore un grand merci à lui ! Et à mes amis qui ont fait les intermédiaires ! Donc je fais l'inventaire et je partagerai comme on avait dit.

Keep going! Ça fait trop plaisir de voir les config démarrer !

Petit article sympa sur la plate-forme AMD concurrente de la Skulltrail d'Intel : la L1N64-SLI WS ou le 4x4 par Asus

https://www.clubic.com/actualite-65 [...] -asus.html

Salut.
Oui il faut mettre un petit ventilateur de 40 mm, ça boostera les performances du petit radiateur de chipset, tout en étant adapté en taille.
C'est pas très dur à trouver (moins d'un euro cinquante sur www.alternate.fr par exemple).
Sûrement pas cher pour une chinoiserie via ebay non plus.
Mais pas la peine de prendre du petit chez LDLC, qui ne vend que des Noctua, hors de prix pour ces tailles là.


Je fait toujours les deux setup pour chaque années j'aurais donc une AMD Crossefire même si ces vrai qu'elle n'est pas une priorité je n'ai que le boîtier pour ce setup là.



Ces également un gros souvenirs pour moi l'un de mes tout premiers jeux sur IBL PS/1




Merci pour tout vos conseils.
Dans mes carton j'ai un petit thermaltake Spirit II je l'avais monté sur le chipset d'une de mes carte pour OC lol et en plus il est parfaitement dans la bonne période 2006
https://www.cowcotland.com/news/521 [...] -test.html
Pour les mosfet du coup j'ai aussi dans les cartons des Thermalright HR-09 ce sera l'ocassion de l'est utiliser , a force on m'envoie tellement de choses.
https://www.quietpc.com/hr-09

Cela va grandement aider les soucis de températures du chipset.

Concernant la 4x4 de chez Asus j'aimerais la trouver un jour mais elle est très rare et ce vend également très cher , la dernière offensive d'AMD fasse a intel et leur C2D.
Chez vous aussi CLUBIC indique 2018 sur toutes les dates des anciennes review??

J'ai résolut mes soucis avec windows VISTA , il fallait activer le super Administrateur pour avoir les accès , etant donné que ces la première fois que j'utilise cette OS je découvre pleins de choses!!

Donc les hostilités sont lancée avec les premiers benchs!!





Les scores correspondent +/- aux test de la 8800GTX a sa sortie.
Seul élément bridant de ma config les mémoires qui ne sont pas les même on va essayé de trouver + perf.

Balances une offre à 150 ça passe

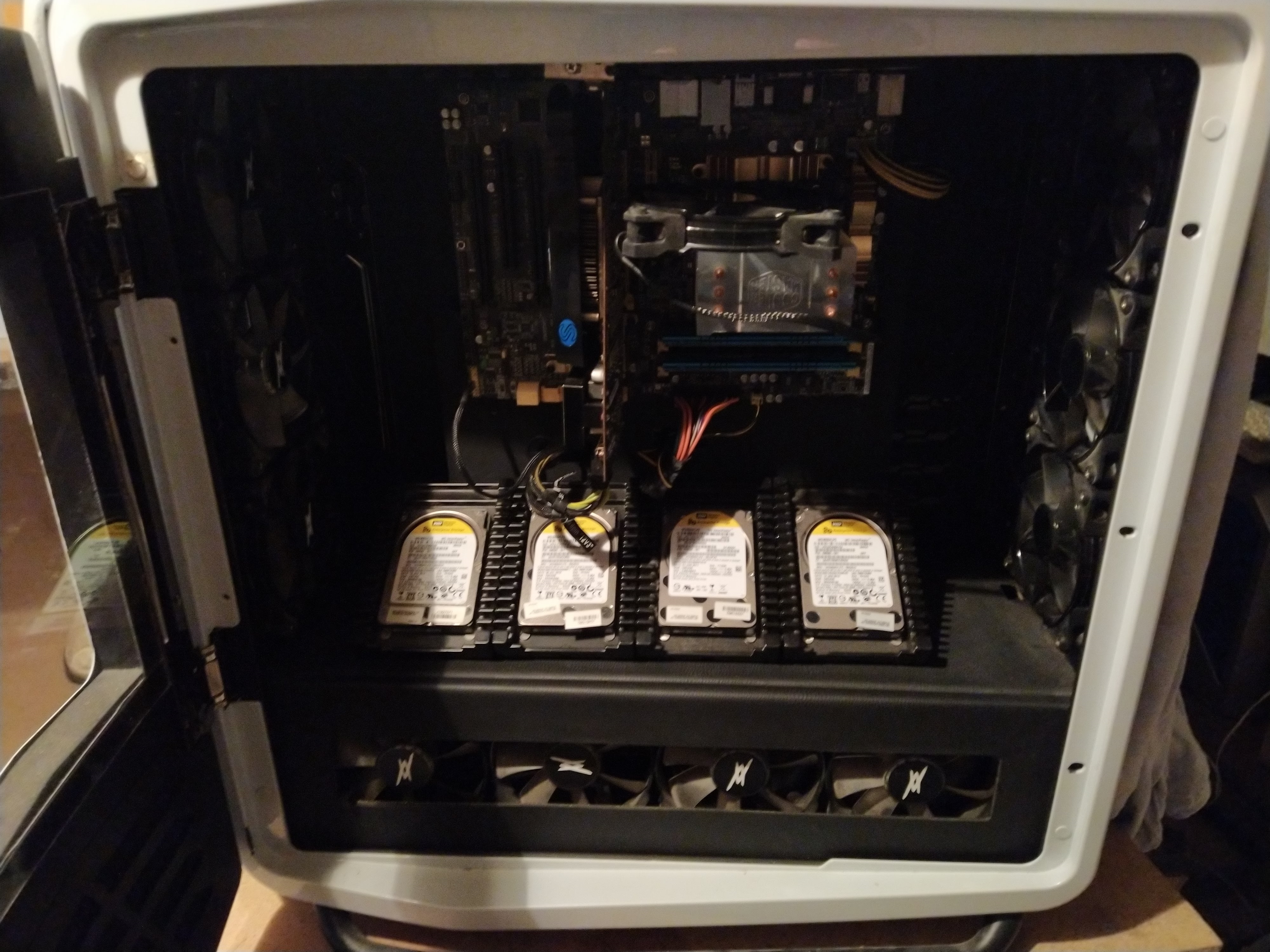

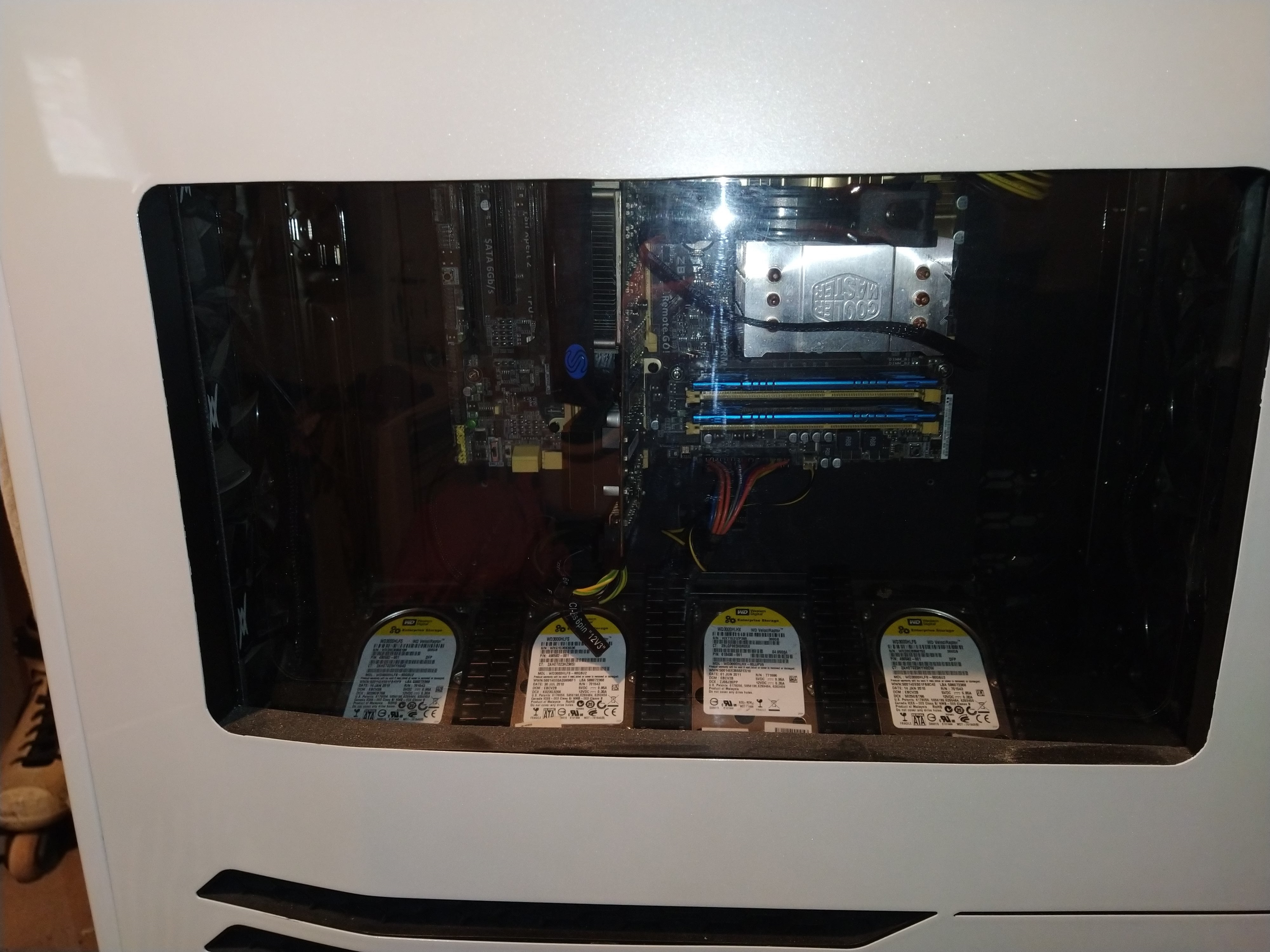

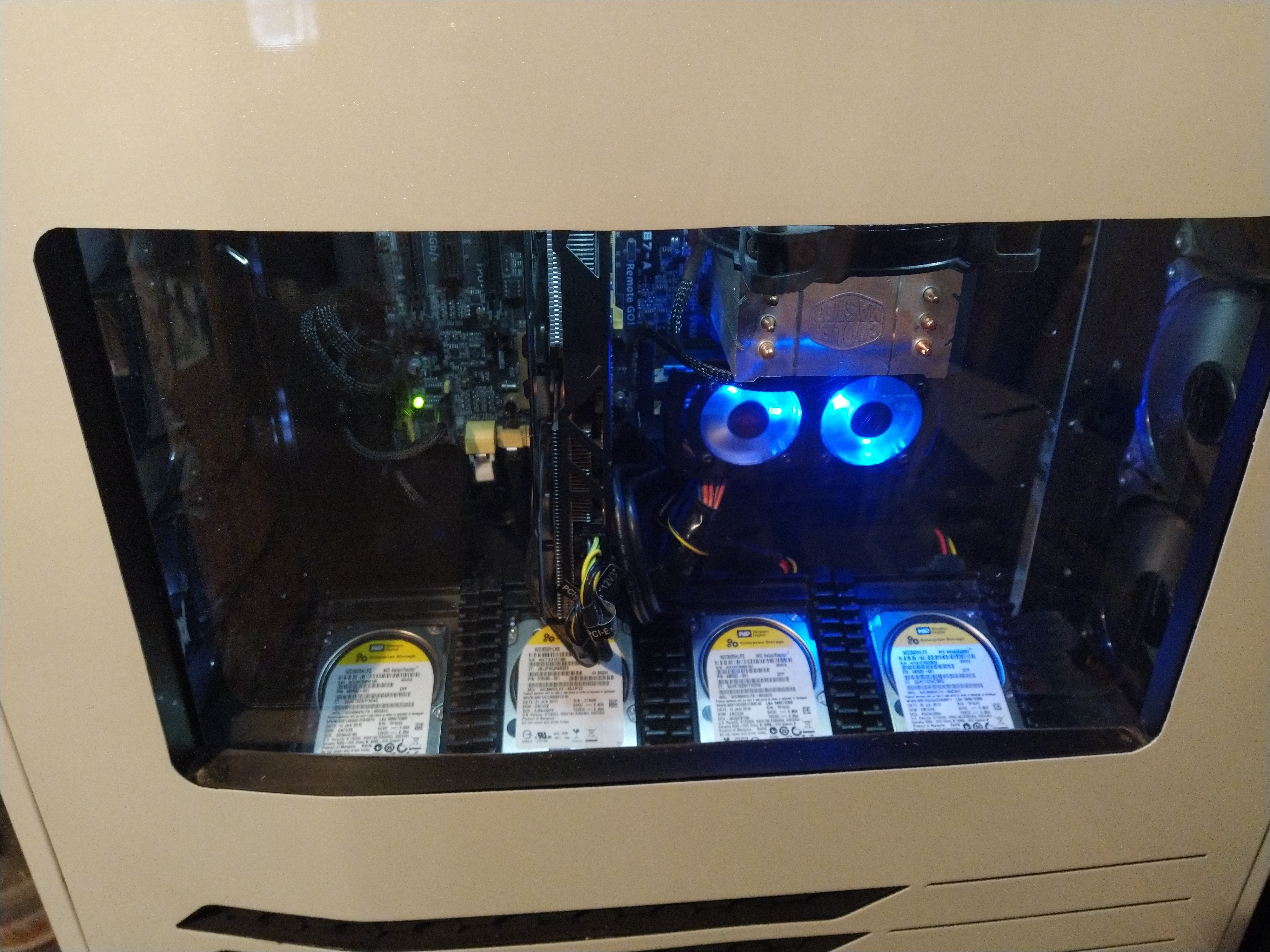

J'ai réussi à mettre en service mon Raid5 de raptor 300gb.

J'ai bricolé un support dans mon boîtier.
Ça rend trop bien !

wahhh trop beau! Tu pourrais piquer les Raptor X transparent d'Evile ça rendrait encore mieux

Ouaip

Je vais cacher les numéros de série avec des caches avec un logo stylé, imprimés en 3d.


J'ai essayé mais cela n'est pas passé , contre offre a 260€ le mr n'est pas vraiment ouvert a la négociation





Ces vrai que ces vraiment beau et j'avoue avec mes raptor-x ce serais vraiment sympas , les miens sont caché cela me rend malade je dois trouver un système pour les rendre visible.
Il y'en a un sur ebay en ce moment ces un bon début...

https://www.befr.ebay.be/itm/294184 [...] Sw9P5gpW1T

De mon côté j'ai passé quelques heures a tenter de jouer a Half-Life 2 episode one , qui est sortit donc en 2006 et ces bien ces la grosse galère , steam n'étant plus compatibles windows Xp et windows Vista depuis 2019 a cause de l'arrêt du support sur ces OS par google chrome...
J'ai tenté pas mal de tuto trouvé sur internet aucuns non fonctionnez.

Suivant les conseil de jojo , je suis donc allez voir du côté Warez et oui ces nul mais pas vraiment le choix et la miracle



La build semble vraiment stable maintenant ces cool.
J'ai réussis a choper la deuxième Enermax Galaxy 1000W sur leboncoin donc je vais pouvoir commencer la build AMD.
Les build de 2007 vont également commencer:

**2007 INTEL**

- Boîtier: Antec Sonata III
- Alimentation: Bequiet Dark Power Pro 1000 Watt (BQT P6 PRO-1000W) ou Coolermaster Real Power Pro M1000 (RS-A00-ESBA)
- CPU: Intel QX9650
- Carte mère: EVGA nForce 780i
- Msi P7N Diamond
- Mémoire: 4x1Go OCZ platinum PC3-14400
- Carte graphique: 8800 ULRA 3 ways
- Cooler Air: Thermalright Ultra 120 Extreme
- Cooler Water: Thermaltake Bigwater 760i
- OS: Windows Vista

Je reste sceptique pour le boîtier cependant il risque d'être un peu petit pour acceuillir 3x 8800 ULTRA avec watercooling custom donc je vous le rappelle.

Trop cool ca avance bien
Ah oui sa contre offre n'est pas terrible, c'est un ouf lui

Une X1950 XTX à 260€ ???!!! Sont malades...

J'ose pas imaginer le prix de la config avec un SLI de GTX 690 sur Maximus IV, que je lorgne...

Sympa la config 2007.

Pour les config, tu t'interdis le modding ? Doit y avoir moyen de mettre en valeur les composants.

Le retro a le vent dans le dos... Si il y a des gens pour acheter à ces prix hein...

J'ai choppé une Radeon X1950 XTX à vingt balles l'été dernier, 260 € non mais lol...

Une Crossfire Edition ? ça m'étonnerait

Sinon il y a la Toxic de pas mal :


ou la Uber :

C'est pas une crossfire edition, mais à quoi bon ? En général quand on en trouve une, le câble Crossfire spécifique ancienne génération est perdu.
Et les drivers Crossfire de cette époque ont la réputation d'être assez buggés.  En tout cas plus que ceux des Crossfire de Radeon génération Terascale et de SLI Geforce.

Oui mon projet principal a un bon rebond en ce début d'année

Je ne suis absolument pas contre un léger modding sur mes dream-build tant que cela reste dans l'esprit de ce que l'ont faisait a l'epoque.
- Toutes mes builds vont recevoir un mod pour les câbles d'alimentation , les câbles vont être du sur mesure pour que le montage soit le plus propre et discret possible je vais tout mettre en oeuvre dans ce sens.
- Tout les boîtier munie d'une vitre latéral vont avoir droit a un éclairage intérieur blanc pour les anciennes config ou dans la couleur dominante pour les autres , bleu dans le cas de mes build de 2006 par exemple.

Il s'agit en effet d'une X1950 XTX crossefire edition , les éditions classique ce trouve assez facilement et a un prix bien plus inférieur.

Je le rappelle encore une fois les builds sont avant tout des vitrines technologique de leur époque , donc le SLI et le Crossefire ont leur place ici , même si ce n'était pas vraiment au point du côté des rouges.
Le 3Ways et le 4Ways seront aussi présent.

Je suis d'accord qu'il faut rester dans l'esprit de l'époque, de mon point de vue je trouve que c'était pas une année faste visuellement parlant, je trouvais tous les boitiers à la mode gros, moche et sans sobriété, j'ai été le premier à me jeter sur le Fractal Desing R2 dès qu'il est sortie. Pareil pour l’intérieur, le Noctua et le ventilo bleu ça rend pas super
Allé encore quelques trucs à améliorer et ton build deviendra une pièce de musée


Quelques reviews ?
