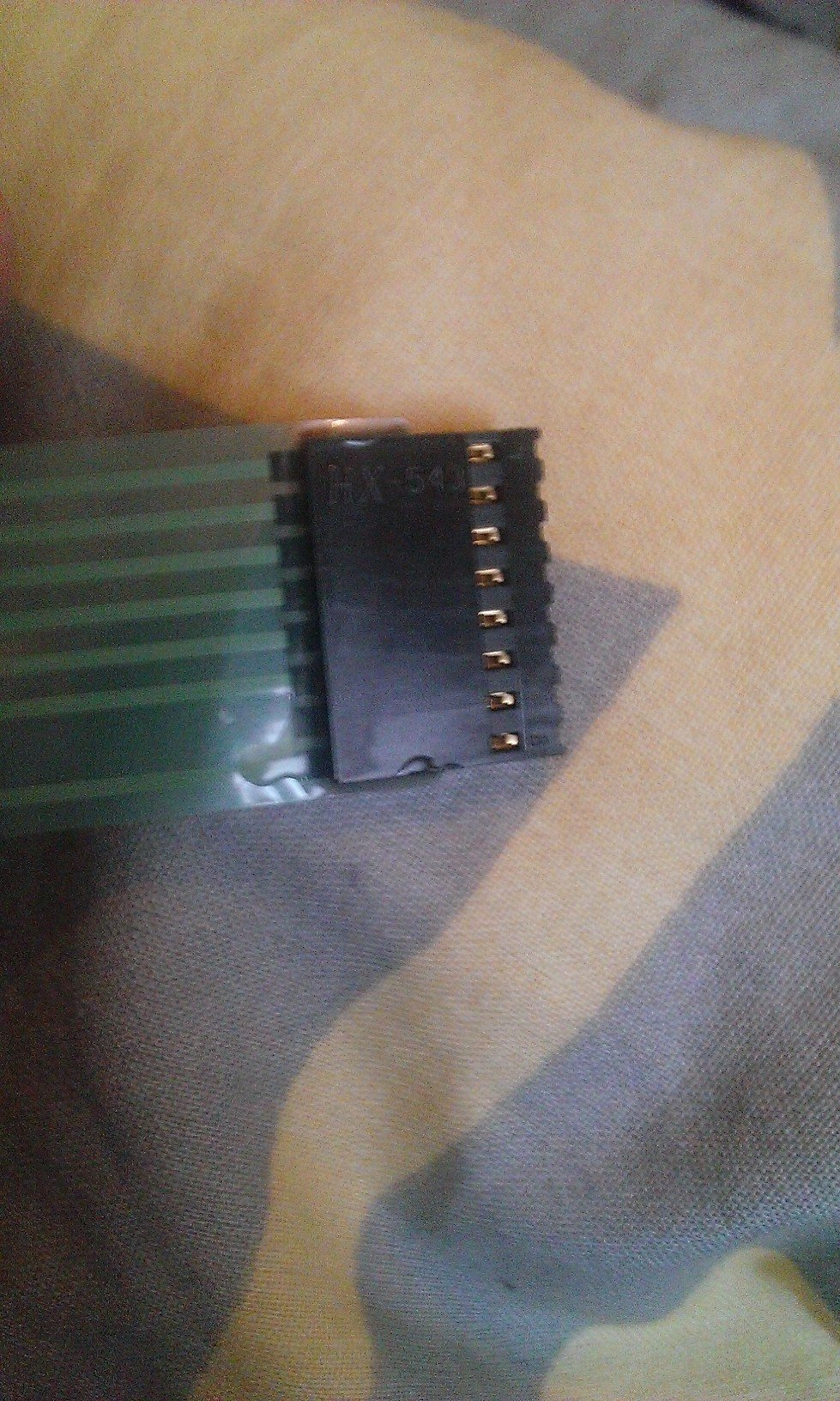

Bonjour bonjour, jai une veste de ski billabong avec un espèce de cable étrange intégré, c'est uyne fiche électronique sur lequel est inscrit hx 543, le gadget est débile ( jai des boutons sur ma manche pour changzer de musique mais je ne vois pas comment ça peut fonctionner...

Help a des conaisseurs !!

Aucune personne ne peut m'aider ?

Bonjour, c'est quoi le modèle de ta veste ?
(premier dépannage de veste pour moi )

Il s'agit d'une veste de ski Billabong qui a bossé en partenariat avec 'easylifetechnology' ( j'ai déja cherché auprès de cette boite et cela n'a rien donné..)

Hello, comme c'est une veste de haute montagne, y'aurais pas des capteurs pour le système de survie en cas d'avalanche !

sur l'étiquette il y a pas le nom d'un modèle précis ou une référence ?

peut etre ces photos pourront t'aider...

http://www.noelshack.com/2013-46-1 [...] 17-001.jpg
http://www.noelshack.com/2013-46-1 [...] 17-002.jpg


Je ne pense pas que cela serve à cela, et je vois ce dont tu parles, il s'agit de balise !

ah ben c'est pour connecter un système audio.....vu les touches coller/cousue sur la manche !!!


Oui je sais bien mais je ne connais pas l'adaptateur qu'il faut utiliser pour pouvoir le faire fonctionner ( regarde ma première photo )

Désolé mais je cale là, demande dans un magasin d'équipement sportif, peut être qu'ils savent comment utiliser ce connecteur

Merci quand même

up

Aidez moi s'il vous plait !!

http://www.hxtelec.com/en/productshow.asp?id=674

C'est bien ce connecteur-là ?

C'est juste pour le plaisir de savoir à quoi ça sert ou tu veux utiliser ces boutons pour commander un MP3 ou autre? Car je suppose que le câble doit atterrir dans une poche, sinon je ne vois trop l'intérêt.


Aidez moi s'il vous plait !!


J'aimerai l'utiliser si cela est possible !

SVP aide-nous à t'aider !

Je t'ai demandé si le connecteur en question est bien celui indiqué sur le lien que j'ai mis dans mon message précédent.  Est-ce le cas ?

Ok, je ne pense pas qu'il y ait d'électronique intégré aux touches, il y aurait moins de pins dans ce cas. Le connecteur doit simplement être relié aux touches, et la première chose à faire est de retrouver le schéma de câblage avec un multimètre. Comme il y a seulement 8 fils, et non 10 pour les 5 boutons, il doit y avoir un commun. Donc voir quelles sont les pins reliées entre elles, et quelles sont celles qui sont reliées seulement quand on appuie sur une des touches. Avec les résultats, on pourra établir le schéma de câblage.

Ensuite il faudra voir avec la doc de l'appareil à commander, il y a sûrement un moyen de l'utiliser avec les touches.





Cela y ressemble fortement en tout cas, mais il y a seulement 8 fils par contre...

Concrétement il faut que je fasse quoi avec le multimètre ?

Déjà tu veux piloter quel appareil? Pour les iPhone/ipod par exemple, on sent bien qu'il y a moyen de bidouiller quelque chose :



Pour d'autres appareils ça sera du cas par cas. Mais si l'appareil n'accepte aucune commande externe, pas la peine de se prendre la tête.

Effectivemment ça serait pour un baladeur type ipod !

Malheureusement, je ne vois pas de commandes play, pause et autres sur le connecteur 30 pins pour iPhone/ipod.

Il doit y avoir une petite électronique dans l'accessoire plus haut, qui envoie certainement des commandes série. Il va donc falloir mettre la main sur ce dernier, et déporter les boutons sur la veste.

Il faut auparavant tester la connexion de ces fameux boutons avec un multimètre. Par exemple, on peut tester la continuité de la pin 1 du connecteur avec la pin 2, puis 3, 4... Ensuite on passe avec la pin 2 avec la 1, 3, 4...
Après on recommence exactement la même chose en pressant cette fois-ci tous le boutons, pour savoir si un des boutons provoque un court-circuit entre les 2 pins. On notant tout ça, on pourra en déduire comment ils sont cablés.

ça ma l'air très compliqué tout ça pour un novice comme moi...

S'il n'y a rien de commercialiser pour cette veste, il faut bien se débrouiller autrement.

Sinon, bah, il suffit d'acheter cet accessoire. Il y a à priori une pince pour l'accrocher, ça devrait donc faire l'affaire. Dans la simplicité, on peut pas faire mieux.


merci de l'aide en tout cas !
