Reprise du message précédent :


Salut.

J'ai un disque dur seagate ide de 160 go qui ne tourne plus quand je branche une molex donc je pense que ca doit venir du pcb qui est naze...

Seagate Barracuda 7200.7
160 Gbytes
Model: ST3160023A
S/N: 5JSZ056L
P/N: 9W2084 - 006
HDA P/N: 100316766
Config: D8U - 01
Firmware: 8.01
Data code: 05366

Tu as ça en stock ?
Merci


j'ai pas, desolé

Ok, tant pis !
Merci.

Je cherche a tout hasard un pcb pour un vieux disque !
je mets ce que je trouve sur le dd:

Western Digital
MDL : AC26400 -00RN
CCC : N1 18 SEP 98
DCM : CRBBERVBOBAB

Drive parameters : 13328cyl,15heads,63 spt,6448,6MB
 sur le CI il y a : 60--600787-000

merci

j'ai pas, desolé

dommage

merci quand même

Salut à tous.

J'ai le même problème avec un disque dur maxtor, voici ces reférences :

MAXTOR Diamondmax Plus 9
120GB ATA/133 HDD

S/N : Y3KF618E
6Y120L0132011

Quelqu'un aurai le PCB correspondant ?

Merci d'avance.

salut,

je suis tjs a la recherche d'un pcb pour un maxtor sata 80. Apparemment tu n'en as pas mais j'ai trouve quelques pcb pas loin du mien.
Je voulais savoir quels sont les criteres qu'il faut regarder pour avoir une bonne chance que ca marche.


voici les ref de mon dd:

Maxtor diamondMax Plus 9 80GB SATA/150 HDD
code: YAR51EW0
SN: Y2114T0E
6Y080MO042541A
Calypso 301520104
ARDENT C8-C1 040111300

et voici le lien du pcb a vendre :
http://cgi.ebay.fr/Maxtor-DiamondM [...] dZViewItem


le model et la puce ardent sont les memes. Le reste non. cela suffit il ?

merci pour ton aide

ca devrait passer, il faut bien que la puce agere soit en c8-c1 040111300

ca devrait le faire

par contre, j'ai pas compris la serigraphie du pcb

Bonjour,


Je recherche une carte PCB : calypso III 301599100

En aurais-tu en stock ?


Merci par avance,


A+,


Linshirong.

Salut Steph,
aurais tu le PCB de ce DD ibm,
http://c.de-la-chapelle.chez-alice [...] te-IBM.JPG

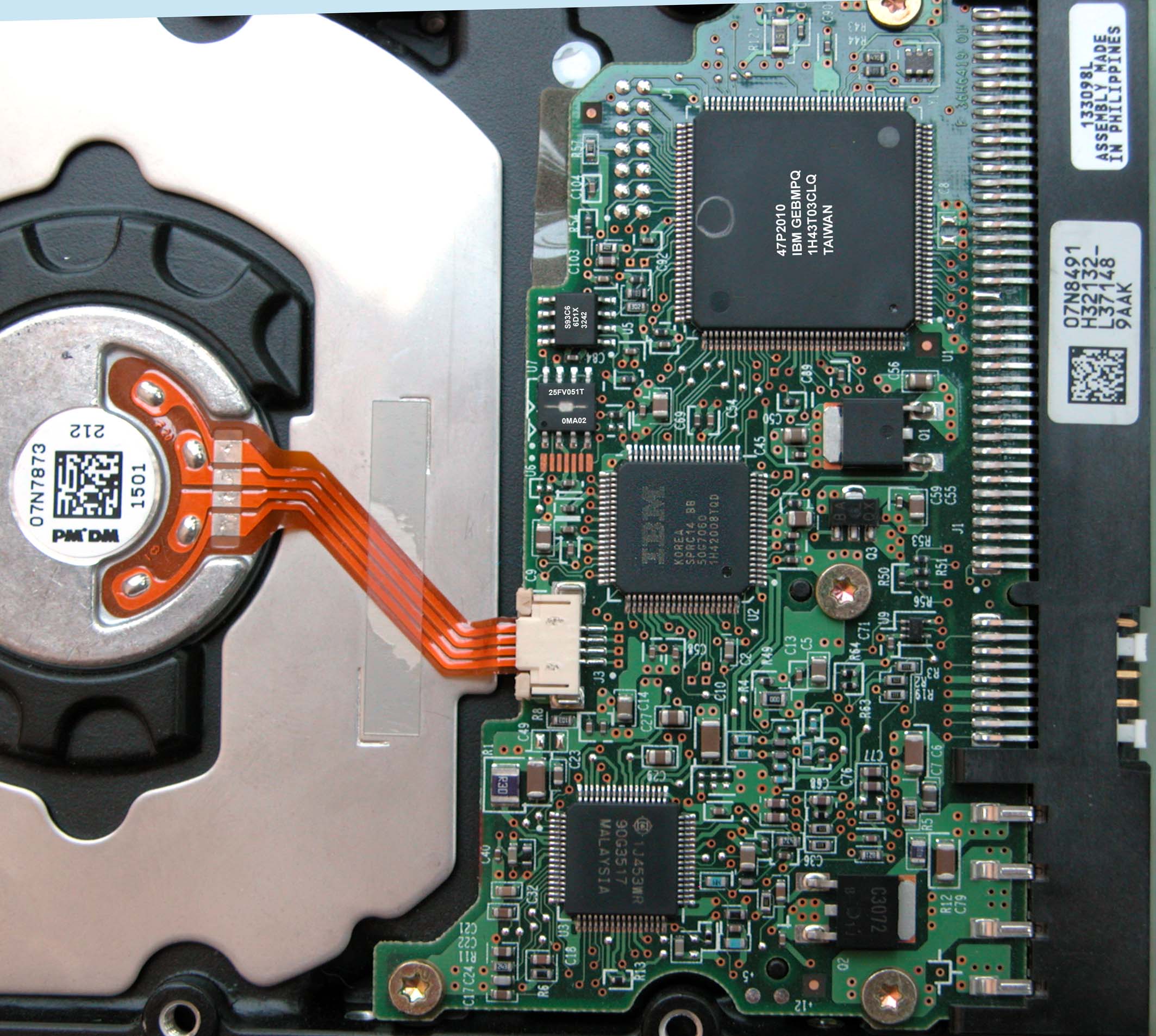

http://c.de-la-chapelle.chez-alice.fr/temp/PCB-IBM.jpg

Merci
chris

Je voudrais dire que j'ai trouvé un PCB correcte pour réparer mon disque. J'ai eu de la chance parce que ce n'est pas exactement le même.
Alors ce que le Seagate support m'a dit, ne paraît pas vraiment correcte.

Le PCB vient d'un autre disque détraqué:
Maxtor DiamondMax Plus 9 200GB
Code: YAR41BWO K,M,B,D        Model: 6Y200P0A62811        Mfg.Date: 05JUL2004

Les puces sur le PCB ne sont pas du tout les mêmes:
301862101 CALYPSO/KOI_P/THERM     agere C8-C1 040111300     SMOOTH L7250E 1.2
Firmware version M8FYB

ça fonctionne et j'ai récupéré tous mes données!

Si stephdetrevoux ne l'a pas, vous pouvez trouver ce même PCB sur eBay chez Softcom je crois:
http://cgi.benl.ebay.be/Maxtor-Dia [...] dZViewItem
http://stores.benl.ebay.be/Softcom

salut a tous , un petit problem de dd a vous soumettre !
le disk est reconnu au bios , present dans le gestionn de periph , mais inconnu au poste de travaille . il est desormais reconnu au bios comme maxtor calypso .
disk dur maxtor diamondmax plus 9 80gb ata/133 hdd
code:YAR41BW0 N,M,B,A
sn:Y2TYCJLE  6Y080L0421011
lba:160086528       mfg.date:08FEV2003
ardent C5 C1  540111500
ardent C5 C1 840?? (plus lisible)
smooth L7250E 899CL0250 MAL

cela peut il venir du pcb et si oui quelqu'un en aurait il un a vendre ?
merci

donnes lui un nom genre d:   (partitionner ) et formate le (pour y écrire ! )


merci de devellopper les ref du pcb



je vais jeter un oeil


le firmware du disque, c'est YAR41BWO



la partie firmware inscrite sur le dur est hs

un changement de pcb va rien y faire



j'ai un pcb avec le meme p/n et le meme model

merci de me mp


     cool je te contact par mp
a+


ailleuh ! enfin suis fixé , c'est deja ça !

merci a toi ,



merci pour ta reponse.
Je me demandais si prendre un pcb d'un dd de 120Mo et le mettre sur un 80Mo, ca posait probleme. Car celui la
http://cgi.ebay.fr/Maxtor-DiamondM [...] dZViewItem

a le meme code et le meme main controller IC.
la difference c'est le model qui change selon la taille: 6Y80M0 pour le mien et 6Y120M0 pour celui en vente

ca passe sans probleme

bonsoir

te reste t'il unb pcb pour un ibm 120gxp, le même que celui de chris que t'as dépanné hier ?
seul le P/N diffère, 07N8177
de même, les chips sont légèrement différents:
petit de gauche monté à l'envers :
28251T2
90G3517
Malaysia

chip IBM au milieu
taiwan
SPRC8M BB
50G1743
1J10023TQT

gros de droite :
47P3206
IBM GEBMQ
1J11T04PLQ
taiwan

j'ai essayé avec un pcb d'un 40go, malheureusement sans succès :-(

merci d'avance en tous les cas

bon,j'ai commandé le PCB sur Ebay,et malheureusement cela ne fonctionne pas
pourtant le moteur tourne et ont entend le grattage du départ
décidément ,Maxtor,c'est réellement de la daube,en qualité,face aux Seagate et autres Hitachi qui ne m'ont jamais posé de problème...
je vais revendre le pcb,si ça peut dépanner quelqu'un.

   stephdetrevoux

Je suis à la recherche du PCB pour un MAXTOR DIAMOND max + 9 SATA. En 80 Go.
Un composant est grillé
Code : YAR51BWO
SN : Y3J708TE
6Y080M013520B

Série calypso
ARDENT  C5-C1-840UK
040111500
Si possible, ou si non, un PCB d’un PATA, dans la mesure cela fonctionnerait suivant ton expérience.
___________________________________________________________________

Il me faudrait aussi le PCB pour un Seagate PATA barracuda 120Go
MODEL ST3120022A
S/N  3JT09RFE
P/N  9 W2002-301
HDA P/N/: 100278290
CONFIG: DZ8-10
FRIMWARE: 3.06

Merci pour ta comprehension et pour l'aide que tu apporte a chacun!!!!


je pense pas en avoir, desolé


j'ai pas ca en stock

je prend pas le risque pour la maxtor, car ceux qu'ils l'ont fait, ils ont perdu des data, voir cramé le nv pcb .....

Bonjour Steph,

J'ai un D540X-4G
Model 4G120J6 060101

Aurais-tu un PCB ?
