Reprise du message précédent :
Ce topic

des crics ménager fixé sur la partie mobile pour lever le meuble et permettre aux roues d'être en contact avec le sol peut être ? un peu HB mais simple


Tu as une idée du poids total (avec outil) de ton meuble ?

moi je vote pour deux roulettes fixes et deux pieds sans roulette ...
Si t'as pas des km à faire avec dans ton atelier c'est ce qui sera le plus simple et le plus stable je pense

J'ai pas de quoi faire de schema sous la main donc je vais expliquer simplement comment je le ferait:

Tu garde la structure de base, et tu rajoutes un parallélogramme pivotant au bas de meuble. Tu fixes les roulettes sur les cotés des pieds.
Quand le parallélogramme est dans l'alignement des pieds tout est stable (il faut juste prévoir un mécanisme de verouillage) et quand tu as besoin de déplacer le meuble tu l'abaisses sur les roulettes en pivotant le bas du parallélogramme.

Je vais tenter un schema paint

EDIT: et voila un beau schéma paint

@Cacique: oui mais non, Fusion 360 ne fait pas parti des standard HFR... paint FTW !

Fusion 360 voyons   Surtout toi, tu le feras en 2min

Justement, je crois qu'il pose cette question pour obtenir autre chose que la réponse la plus commune...


Soyons fou que diable ! Ne nous contentons pas de l'évidence !

Sinon toute création et morte !



J'ai aussi pensé à un parallélogramme déformable, mais le contraire du tien


J'ai réfléchi au deux mais je pense que dans ce sens la c'est le plus logique: En position de travail tout est verrouillé et stable, et rien ne dépasse.

j'y ai déja pensé, j'étais parti sur 4 roulettes avec frein aussi... mais pas assez de stabilité.
j'ai malheureusement pas de roulette fixes...

l'idée est bonne, mais le cric ménager est difficile à  hacker pour cet usage..?

10/15kilos je dirais à vue de nez...
A savoir que cette table sera peut être le support d'une scie sur table / defonceuse sous table, si je me bouge le fion...

La scie à onglet sera amovible, et une autre table prendra sa place... le poids peut donc varier.

Je vois exactement ou tu veux en venir... j'ai le même crobard sous les yeux
par contre, j'ai un problème à cause des roulettes pivotantes: l'axe n'est pas dans l'axe de la roulette. si lors de l'abaissement de l'engin, elles sont du "petit coté" aucun soucis... si elles sont dans l'autre sens... ça se met tout en vrac.

EDIT : ah bin non.... j'ai répondu trop vite, c’était pas du tout ce à quoi je pensais...

Semi HS : j'ai essayé Fusion 360 ; alors que je j'arrive à faire des trucs simples sur Sketchup, je n'arrive à RIEN avec Fusion 360   . Pourtant je sens bien le potentiel du truc. Faut que je fasse des tutos


Conseil: Regarde dans l'aide, ils ont des tutos progressifs qui sont bien concus. Ensuite tu as la chaine youtube officielle qui est pleine de tutos et de quick tips également.

Ouais faut que je m'y mette. C'est les bases qui me manquent (quand utiliser le mode Sculpt? Model? Mesh?...) et des trucs d'ergonomie (rentrer une valeur numérique quand on créé une forme? Faire une mesure qui reste sur le modèle?). Après l'interface est top et on comprend bien les outils.

J'ai commandé une scie à chantourner (Proxxon DSH2) et en cherchant quelques patterns je suis tombé sur ce très bon site (gratuit)

http://www.stevedgood.com/catalog/index.php

Si vous en connaissez d'autres, je suis preneur !



Et un truc du genre (on peut solidariser pour n'avoir qu'une manette à manipuler) ?




Perso c'est le genre de solution que je ne conseille pas car en utilisation normale tu as les roulettes sur le coté qui dépassent et les bras également qui dépassent. Il faut préférer une solution technique qui soit plus adaptée pour la configuration principale.


Intéressant ce guide
Mais je ne suis pas certains d'être capable de faire de belles planches rectiligne avec ça...

Les arbres sont encore sur pieds. Le gars viendrait les abattre (40€ par arbre), les transporter (?€) et les scier (100€/m3).
Au pire, abattre ça se fait easy.

Comment faut il faire pour le séchage ? A l'abris de la pluie et dans un endroit ventilé c'est bon. Faut il abriter du soleil ? Y'a-t-il d'autres mesures à prendre ?

Quand tu sais faire. C'pas très compliqué hein, mais il vaut mieux se faire la main sur de petits arbres avant.

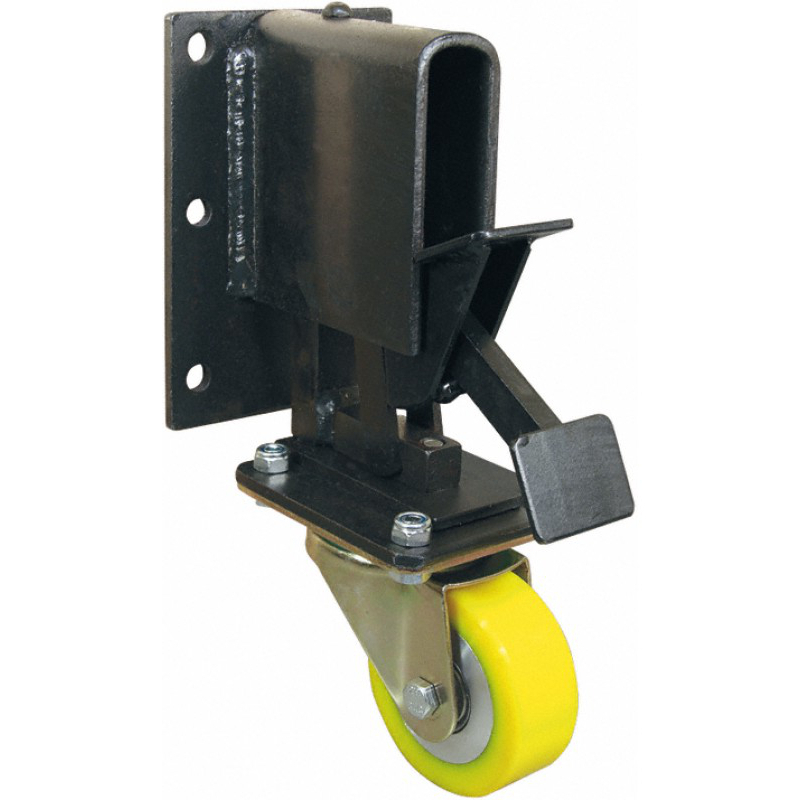

sinon il existe des roues escamotable, dans l'idée :

   solution la plus simple à mettre en oeuvre et la plus efficace selon moi.
des roulettes fixes qui n'entrent en contact avec le sol que si on soulève la table d'un certain degré.
4 roulettes avec frein c'est jamais stable, même en choisissant des roulettes très dures, les points de contact sont trop restreints au sol, et dépendent aussi de la solidité de construction des roulettes et du système de frein.

J'en ai abattu 5-6 ces dernières semaines, diam 20 à 35cm.
Là ils sont un peu plus gros mais rien de méchant, ils sont à peu près verticaux donc pas de soucis pour les faire tomber où on veut.

https://www.google.fr/search?q=retr [...] 68&bih=828

Oui.
J'ai un vague souvenir de subtilités à connaitre pour ce que tu vas utiliser pour séparer les planches... le chêne et noyer étant des bois tanniques tu pourrais te retrouver avec des planches zébrées de noir tous les 50cm... bref je sais plus trop mais l'info était peut-être sur ce site http://passion.bois.free.fr/le%20m [...] ois%20.htm (qui paye pas de mine mais plein d'infos).

Impec alors.

Je pensais à un truc comme ça moi aussi. HFR, pourquoi faire simple quand on peut faire compliqué ?


voila l'idée excellente

m'en vais y jeter un oeil


idée top,

par contre je vois pas comment la pièce de bois centrale bloque les roues là

C'est moins pire ?

Elle appuie sur les deux pièces sur lesquelles sont fixées les roues, une fois bloquées ça soulève le meuble de quelques cm.
Regarde les pieds de derrière ils sont en position "déplacement".


C'est encore le mieux... tant que la force au levier est suffisante (bon, là pour une table de 15kg pas de souci)
Par contre pour enlever la cale faut soulever un peu la table j'imagine...


Ah oui c'est top ca. En plus je l'ai vu il y a quelques temps. Plus simple et plus efficace que mon idée

Oui merci

Mais comment reste-t-elle en position verrouillée ?

Oui je vois pas le verrouillage moi aussi. Mais l'idée est top

Le bloc qui bascule verrouille automatiquement le tout quand le poids des roulettes appuie dessus.
Pour le relever il faut soulever l'ensemble

#IAMAMAKER



Prototype de lampadaire moderne en bois et papier de riz

La vidéo pour ceux qui ont la flemme de lire :
https://www.youtube.com/watch?v=B8FrZIhhbw8

Contexte
L'envie m'est venue comme ça

Matière d’œuvre
Toujours mes bons vieux morceaux de lit Ikea
Plexi 3mm
Papier de riz


Outillage utilisé ET PROTECTIONS INDISPENSABLES ASSOCIÉES
Scie sur table
Scie à Ruban,
Scie à onglets
Domino
Rabot Dégau
CNC
Colle en bombe
Huile dure teint wengé

Étapes et choix
Bon, ben là c'est assez simple faut couper tous les tasseaux à la bonne longueur largeur à la scie sur table, ensuite dominoter tout ce qui peut l'être, et coller tout ça ensemble. Il y a  juste sur le pied sur lequel j'ai fait un assemblage un peu plus complexe avec les montants qui descendent le long sur la moitié de l'épaisseur pour couvrir les flancs (je sais pas si je suis clair).
J'ai fait quelques essais différents pour coller le papier de riz sur le plexi, et finalement le meilleur moyen que j'ai trouvé c'est la colle 3M. Je ne voulais pas avoir juste du papier de riz, c'est beaucoup trop fragile et j'aurais eu un mal fou à le tendre proprement je pense.

J'ai badigeonné le tout d'huile dure teintée, c'est pas ultra clean mais mieux que le pin à moitié verni jauni que j'avais à la base

Quelques photos du produit fini (pour le make il y a trop d'étapes, ça risque de flinguer les petites connexions, donc voir la vidéo) :

Temps
Il doit y avoir 1 mois de design en trainant les pieds (un enfant de 4 ans fait ça en 5 min-proof   ), et trois jours pleins de fabrication avec pas mal de tâtonnements pour finaliser le design et faire les choix technologiques (il y a toujours des contraintes qu'on voit pas sur le modèle 3D sur l'ordi   )

Coût
Peut-être une 40aine d'€ en incluant le plexi, le papier de riz, l'huile teintée, les dominos, le cable élec, la douille, l'interrupteur, l'ampoule... j'en sais trop rien en fait, peut-être moins.


Difficultés rencontrées
Avec la domino j'ai mortaisé une ou deux fois au mauvais endroit, mais ça se corrige, sinon ça s'est pas mal déroulé... Il y a deux trois imprécisions qui font qu'on doit forcer au montage mais ça passe pour un proto


Bilan
Assez content, il y a eu du tâtonnement mais ça marche plutôt bien. L'idée ensuite est de pouvoir insérer des calques découpés derrière chaque face pour faire apparaître des motifs ou des messages personnalisés afin d'adapter la lampe à une circonstance particulière par exemple.
Pour le moment j'ai fait le branchement électrique comme un sagouin d'où le fait qu'on voit pas le détail dans la vidéo, mais c'est pas sorcier, il me faut juste un interrupteur style "tirette" à l'ancienne qui tomberait du cube, ce serait pratique... (si quelqu'un sait où trouver ça...)

Optionnel :
Outils que j'ai regretté ne pas avoir/Acquisitions prévues suite à ce make :
J'ai regretté ne pas avoir un outil multifonction à un moment mais je sais plus pourquoi
Une scie à chantourner aussi à moins que ce ne soit sur un autre projet

à vous les studios

Ahhh il bascule complètement à 180° ! Pas à 90° !
C'est plus logique en effet !

Chouette réalisation
Le parquet est dégueulasse

Je caresse (le chat) l'idée d'en faire une similaire avec des anciens calques de dessins industriels récupérés au boulot.
Je n'ai pas vu la video (proxytaff), ton papier de riz est doublé avec le plexi au dos ?

Monsieur Nitsn vous vous êtes surpassé

top cette lampe pommecerise !

Il est usé surtout, mériterait un bon coup de ponceuse
Non, pas doublé j'ai juste collé une épaisseur direct sur le plexi. Si tu le double, ça bloque trop la lumière car il est déjà assez épais...

Merci msieur Warrior       edit : et msieur korner !

  Je me disais que le morceau du haut était justement un peu haut pour appuyer sur les parties horizontales, et que ça ne verrouillait rien.
En fait c'est top comme système
