[WorkBlog] Cosmos 2 WateROG

n°2514948
Gentoox
Posté le 04-04-2019 à 16:29:39  profilanswer


Bonjour à tous! :hello:
Fan de modding que l'on peut voir ici ou ailleurs, j'ai décidé de me lancer pour mon 1er mod
et de partager avec vous la création de celui-ci ! :bounce:   :love:  :D

Le projet : Cosmos 2 WateROG

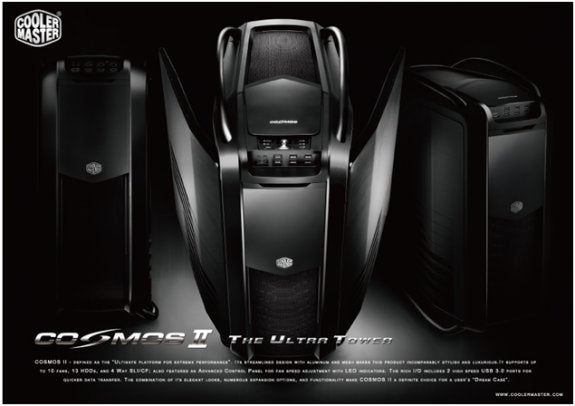

Un boitier Cooler Master Cosmos 2 entièrement peint en vert et blanc,
une belle petite config, du watercooling a gogo et le tout en RGB!  :bounce:  :love:  :D
Plus précisément je vais modifier le boitier pour pouvoir y intégrer tous les éléments notament l'installation du GPU à la verticale.
Fabrication des Tops southbridge et mosfets, du panneau latérale, grille perso pour radiateurs et peut être d'une waterway à l'aide d'une CNC.
Intégration et fraisage du logo ROG sur le panneau coulissant avant.

https://www.overclock.net/photopost/data/711173/2/2e/2e3d5645_coolermaster_cosmos_2.jpeg

La config :
CM : Asus ROG RAMPAGE V + OC Panel
CPU : Intel Core i7 5820k
CG : Nvidia 980 ti HOF
RAM : 8 x ? GO ( recherche un kit d'occaz..  :D ou un sponsor ?  :D  :ange:  )
ALIM : Corsair AX1500i
SSD 1 : Asus ROG RAIDR PCIexpress 240 Go
SSD 2 : M.2 PNY CS2030 480 Go
HDD : 3 x Western Digital Caviar Blue 1 To

Le watercooling :
Waterblock CPU : Bykski CPU-XPR-A-V3
Waterblock RAM : 2 x Bykski Bykski B-RAM-X
Waterblock GPU : Bykski N-GY98TIHOF-X
Waterblock Southbridge & Mosfets : EK waterblock - avec Top homemade   :bounce: :P
Radiateurs : Hardware Labs Black Ice SR2 480 MP
                     Bykski B-RD360-TK 38 mm
                     Bykski B-RD120-TK 38 mm

Sonde de température : AquaComputer
Debitmètre : AquaComputer Highflow
Rhéobus : AquaComputer aquaero 6 XT
Pompe : EK-XTOP Revo D5 PWM
Réservoirs : J'en est plusieurs en stock.. donc a voir !
Ventilation : 8 x Corsair HD120 RGB + Commander Pro + RGB LED Lightning PRO
tuyaux : Rigide PETG 16mm => sponsor ?  :D :ange:
Embouts : sponsor ?  :D :ange:

Comme vous pouvez le voir il me manque encore quelques pièce alors si un sponsor passe par ici..  [:topchef:1]  [:learn]

Plein de photos à venir très rapidement !

Enjoy!
https://zupimages.net/up/19/14/7h9b.png


Message édité par Gentoox le 18-05-2019 à 13:05:14
mood
Publicité
Posté le 04-04-2019 à 16:29:39  profilanswer


n°2514949
Gentoox
Posté le 04-04-2019 à 16:39:42  profilanswer


Phase 1 : Démontage du boitier ! [:aelenia]

Allez j'en poste une et la suite ce weekend !

https://nsa40.casimages.com/img/2019/04/04/mini_190404045708797545.jpg

Update 06/04 :

Après avoir environs 2 bonnes heures à désosser la bête et à repérer la visserie : https://nsm09.casimages.com/img/2019/04/06//mini_19040607525124766716190055.jpghttps://nsm09.casimages.com/img/2019/04/06//mini_19040607515924766716190052.jpghttps://nsm09.casimages.com/img/2019/04/06//mini_19040607550524766716190056.jpg

Update 01/05 :

Démontage du panneau supérieur pour le ponçage et extraction des ports USB/jack pour la peinture.
https://nsm09.casimages.com/img/2019/05/01//mini_19050108121024766716220606.jpg
Démontage des grilles et des toiles faisant office de filtre pour le ponçage et la peinture, pour sa il suffit de redresser les petites pattes des grilles a l'aide d'une pince plate.
https://nsm09.casimages.com/img/2019/05/01//mini_19050108100224766716220597.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108100224766716220598.jpg
Phase 2 : Adaptation pour le montage vertical du GPU :

Heureusement Cooler Master à pensé à tout... ou presque ! Il y a bien un emplacement pour monter une carte pcie verticalement mais il n'a pas été prévu pour un GPU ! Qu'à cela ne tienne on va l'adapter en découpant la partie suivante :
https://nsm09.casimages.com/img/2019/04/06//mini_19040608082424766716190061.jpghttps://nsm09.casimages.com/img/2019/04/06//mini_19040608102224766716190062.jpghttps://nsm09.casimages.com/img/2019/04/06//mini_19040608203724766716190068.jpghttps://nsm09.casimages.com/img/2019/04/06//mini_19040609155224766716190107.jpg
N'ayant pas de dremel je me suis servie d'une disqueuse à air comprimé.
Pour une première avec cet outil je trouve que je ne me suis pas trop mal débrouiller.
Cependant pour les prochaines découpes je compte investir dans un dremel et ajuster celle-ci afin d'avoir une découpe propre et droite !
Sinon un grand merci à mon loulou :love: pour m'avoir prêté l’outil indispensable et sur mesure pour calé le GPU... un de ses cubes pico !  :lol: :D

Update 01/05 :
https://nsm09.casimages.com/img/2019/05/01//mini_19050108100324766716220600.jpg
Après un bon coup de lime c'est quand même plus propre !


Message édité par Gentoox le 01-05-2019 à 20:15:34
n°2514982
luttymiix
Bonbecs for life
Posté le 04-04-2019 à 23:53:43  profilanswer


Drapal


---------------
Mon petit coin Achat/Ventes
n°2515008
lolo-1234
Posté le 05-04-2019 à 11:16:29  profilanswer


:)

n°2515168
Gentoox
Posté le 06-04-2019 à 21:30:37  profilanswer


réserver


Message édité par Gentoox le 01-05-2019 à 20:27:06
n°2515170
Gentoox
Posté le 06-04-2019 à 21:30:59  profilanswer


réserver

n°2517224
Gentoox
Posté le 01-05-2019 à 20:27:19  profilanswer


Phase 3 : Le ponçage !

https://nsm09.casimages.com/img/2019/05/01//mini_19050108100624766716220604.jpg

Le nécessaire : un peu de papier et bonne dose d'huile de coude !
https://nsm09.casimages.com/img/2019/05/01//mini_19050108173424766716220608.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108100124766716220596.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108100024766716220595.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108095924766716220594.jpg
Pour le châssis j'ai utilisé du papier de 120 que j'ai réutilisé le même papier pour les parties plastiques comme sa le grain était moins grossier.
Pour les recoins du boitier je me servirais d'une petite brosse métallique et d'une perceuse. [ a venir ]

Petite photo de mon assistant [:gum] pour ce rendre compte de la taille du châssis !
https://nsm09.casimages.com/img/2019/05/01//mini_19050108341024766716220618.jpg

Phase 4 : Préparation pour la peinture !

Protection des différentes surfaces que je ne souhaite pas peindre à l'aide de scotch pour peintre.
https://nsm09.casimages.com/img/2019/05/01//mini_19050108095724766716220591.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108095724766716220590.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108211024766716220610.jpg
Ensuite décapage avec un chiffon et de l'alcool et hop direction peinture!

Phase 5 : La peinture !

https://nsm09.casimages.com/img/2019/05/01//19050108241424766716220611.jpg
Le matos utilisé sera de la peinture acrylique acheté dans un petit magasin près de chez moi spécialisé dans la peinture pour graph.
1 x MTN Hardcore vert mojito [:lelexe1993:1]  ressemble fortement au vert du logo nvidia
1 x MTN 94 blanc mate, pour l’intérieur du boitier. L'utilisation d'un blanc matte permettra une meilleur diffusion des reflets de couleurs diffusé par les LED et les ventilos.
1 x MTN de vernis brillant, pour proteger et donné un aspect peinture laqué à tous le reste du boitier.

Premier essaie :
https://nsm09.casimages.com/img/2019/05/01//mini_19050108095624766716220588.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108095624766716220589.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108100424766716220601.jpghttps://nsm09.casimages.com/img/2019/05/01//mini_19050108100424766716220602.jpg
Résultat ...Si quelqu'un parmis vous aurait une idée sur la façons dont-il faut s'y prendre pour peindre à la bombe je suis preneur! :sarcastic:  :D
J'ai procédé de la manière suivante, une bonne couche bien de vert bien épaisse, 24h de séchage jusque là pas de soucis j'avais un bon état de surface. Et c'est la que sa se gatte... pour la porte la peinture étant bien uniforme je passe au vernis en utilisant la même méthode : une bonne couche bien épaisse... et là c'est le drame!:fou:(voir 2e et 3e photo). Pour le panneau coulissant, ayant de petite différence de teinte je décide de remettre une couche de vert et là sa craque presque instantanément!
Bon heureusement je n'est pas tout raté les pieds eux sont bien peint! [Photo à venir]


Message édité par Gentoox le 01-05-2019 à 20:35:01
n°2517227
skyfox30
Posté le 01-05-2019 à 22:21:43  profilanswer


Salut, pour avoir peint à peu près tout type de matériaux, ça a l’air d’etre Juste du retrait du à trop d’epaisseur. Étant donner que la ferraille n’est pas une matière qui absorbe si tu en met trop ça sera soit bossellé ou plissé.

Pour avoir un résultat propre il faudrais 2 a 3 fine couche avec le delait d’attende Qui est indiqué sur la bombe.

Pour le verni je dirais 2 couche fine ( voir une mais surtout pas épaisse ) pareil delai indiquer et nombre de couche aussi.

Pour un belle finition tu peu passer un coup de papier très fin genre p2000/p3000 si y’a des imperfections. Aprés j’ai jamais peint sur sur truc de précision mais je pense que ça peu le faire.

n°2517355
Gentoox
Posté le 03-05-2019 à 17:37:03  profilanswer


Salut skyfox30 merci pour les conseil j'essayerais de faire comme sa.

n°2517446
Mick461
Posté le 04-05-2019 à 21:26:21  profilanswer


hello oui la bombe s est en fine couche sinon s est mort

s est long et chiant car t a l impression que ça couvre pas mais au moins le résultat sera la,  la peinture aura le temps de tirer, surtout pas de grosse couche en 1 fois


Message édité par Mick461 le 04-05-2019 à 21:26:37

---------------
I9 9900k - MSI Z370 M5 - GSKILL trident rgb 3600 16go - MSI 1080 ti gaming - 860 evo 1to - CM master maker 5t - X séries gold 1000w - cooler Master masterliquid ml240r  - ACER X34P predator - CORSAIR M65 - MasterKeys MK750 - mmx300
mood
Publicité
Posté le 04-05-2019 à 21:26:21  profilanswer


n°2517460
katset
Marcel=RTX OFF
Posté le 05-05-2019 à 08:27:52  profilanswer


:hello:
+1
La t'es bon pour tout reponcer.  :sweat:

n°2517462
them4xx
Posté le 05-05-2019 à 09:39:35  profilanswer


[:eponge]


---------------
Mon 740
n°2517469
Luiser
Posté le 05-05-2019 à 11:46:02  profilanswer


J'adore ! Merci pour le partage.

La suite la suite !!

n°2517472
Gentoox
Posté le 05-05-2019 à 12:15:49  profilanswer


katset a écrit :

:hello:
+1
La t'es bon pour tout reponcer.  :sweat:


Hey ! Malheureusement oui  :sweat: et vu l'épaisseur de la couche j'ai essayer a la main mais ce n'est vraiment pas envisageable donc gros décapage a la ponceuse!

Citation :

s est long et chiant car t a l impression que ça couvre pas


C'est exactement sa :D

Citation :

 J'adore ! Merci pour le partage.

La suite la suite !!


Merci  :D

n°2518246
Gentoox
Posté le 17-05-2019 à 20:41:14  profilanswer


Bonjour à tous ! Aujourd'hui j'ai une petite devinette pour vous  :lol: ! Qu'est ce qui est bleu et qui se cache dans ce colis ?==>https://nsm09.casimages.com/img/2019/05/17//mini_19051707440024766716242118.jpg
Celui qui trouve gagne.... roulement de tambours.... le droit de rejouer ! :D
Sinon j'ai modifier la config du watercooling dans mon 1er post, finalement il y auras donc 8 ventilos monter sur 3 radiateurs : 1x480 + 1x360 + 1x120 et commander les pièces suivante chez bykski : 1 radiateur 360 38 mm d'épaisseur et 1 radiateur 120 38 mm d'épaisseur (sa m’embêtais de laisser 2 emplacements de ventilateur vide... :ange:  :D ), 1 contrôleur RGB 5v ainsi qu'une bague LED RGB pour éclairer le logo ROG qui sera fraiser en plexi et assembler sur le panneau suivant sur lequel j’effectuerais également une découpe pour permettre l'assemblage des deux.https://nsm09.casimages.com/img/2019/05/01//mini_19050108100424766716220602.jpg.
Le logo en question que j'ai modélisé et qui sera usiné : https://nsm09.casimages.com/img/2019/05/17//mini_19051708124224766716242122.png
Donc au niveau du matos il me manque plus que la RAM, les embouts et les tubes.
Je me suis aussi rendu compte que j'ai fait une boulette en commandant les bandes LED corsair  :cry:  :sweat: je pensait avoir eu un boitier lightning node pro avec les ventilateurs j'ai donc pris le Corsair RGB LED Lightning PRO Expansion Kit au lieux du Corsair Lighting Node Pro. Heureusement je ne l'est pas déballer il faut donc que je voie avec eux pour faire un échange malgré le délai de 15 jours qui est dépassé :( .

Voilà c'est tout pour aujourd’hui ! grosse update à venir dimanche ou en début de semaine !


Message édité par Gentoox le 21-05-2019 à 23:22:33
n°2518489
Gentoox
Posté le 21-05-2019 à 23:21:36  profilanswer


Salut à tous ! Comme promis voici l'update  du workblog !
Pour commencer la réponse à la devinette était ... un dremel !
Donc suite a la réception du dremel j'ai pu rentré dans le vif du sujet et commencer les modifs du boiter ! :pt1cable:  :whistle:

Phase 6 : Modification du boitier !

Première modif :
Supprimé le support de disque dure. Là rien de bien compliqué pour la partie gauche il suffit de dévisser 4 vis, pour la partie droite celle-ci est fixé avec des rivets. Pour les extraire une perceuse, un foret hss de diamètre 3mm, on se met au centre et on perce... J'ai été contraint de percer en diagonal pour les rivets dans le rack 5 pouces et j'ai cassé le foret, ce qui ma permis de découvrir qu'un foret cassé est bien plus efficace qu'un neuf pour extraire des rivets ! Je vous est fait une petite vidéo pour l'extraction des rivets c'est plus parlant! : https://youtu.be/O-3f7jFaxt4.
Photos avant/après : https://nsm09.casimages.com/img/2019/05/21//mini_19052110580224766716246584.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110580124766716246583.jpg

Deuxième modif :
Je souhaite mettre le radiateur 480 en bas cote à cote avec l'alim. Mais problème : il y a une patte de fixation en plein milieu ...On fait sauté les rivets et c'est régler!https://nsm09.casimages.com/img/2019/05/21//mini_19052110494924766716246569.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290024766716246506.jpg

Troisième modif :
Faire cohabité l'alimentation avec le radiateurs 480 en bas du boitier. https://nsm09.casimages.com/img/2019/05/21//mini_19052110290224766716246510.jpg
Pour sa après avoir tourner et retourner le problème dans tous les sens la seul solution pratique et esthétique que j'ai trouvé c'est de mettre l'alim verticalement. Mais là d'autres problèmes se posent, l'alim mesure 146mm de haut à la vertical quand le châssis m'offre un passage de 135mm comme sur la photo suivante : https://nsm09.casimages.com/img/2019/05/21//mini_19052109112424766716246395.jpg.
Second problème avec le renfoncement que vous pouvez voir sur la photo suivante la hauteur en dessous du cadre rouge est de 140mm alors qu'elle est de 146mm sous le cadre bleu... et oui pas de bol! :(  :??: https://nsm09.casimages.com/img/2019/05/21//mini_19052109012924766716246392.jpg
Solution ? Un peu de chirurgie ! Je vous est fait une petite vidéo de l'opération... âme sensible s'abstenir !  :lol: Pour résumé l'opération : en 1 tracer la zone a découper, en 2 la découper en se laissant une petite marge, en 3 ajuster et ébavuré à la lime. Pour la découpe j'avais vu une vidéo où le mec faire le contour de sa découpe à l'aide d'une perceuse et termine au dremel entre les trous... j'ai vite abandonner cette idée car les trous déformais la plaque et c'est extrêmement long... J'ai donc finis par découper le tous avec le dremel équiper d'un disque pour la découpe du métal.
Voici le liens de la vidéo : https://youtu.be/SfdzjmYp3wQ

Photo avant/après : https://nsm09.casimages.com/img/2019/05/21//mini_19052109294624766716246401.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290724766716246516.jpg

Quatrième modif :
Maintenant que l'alim passe verticalement, il me reste un problème a résoudre, je ne peut plus brancher le câble d'alimentation... un coup de dremel et c'est du passé !
Photos avant/après : https://nsm09.casimages.com/img/2019/05/21//mini_19052110290324766716246511.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290424766716246512.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290524766716246514.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290424766716246513.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290624766716246515.jpg

Cinquième modif :
Découpe de la grille pour optimisé le flux d'air pour le radiateur de 120mm.
Pour sa j'ai découper la grille à l'aide d'une pince, ensuite je me suis servie d'une fraise "dévoreuse" monté sur le dremel pour venir "manger" les morceaux de la grille qui restait suivie d'un petit coup de lime pour ébavurer!
La fraise dévoreuse : https://nsm09.casimages.com/img/2019/05/21//mini_19052110022424766716246451.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110022524766716246452.jpg
Photo avant/après :https://nsm09.casimages.com/img/2019/05/21//mini_19052111041424766716246600.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052111041324766716246599.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052111041224766716246598.jpg

Sixième modif :
Recyclage des pattes de fixation pour fixer le radiateur 480 (je n'est pas encore effectuer les fixations je les est juste présenté pour les photos) : https://nsm09.casimages.com/img/2019/05/21//mini_19052110290224766716246509.jpghttps://nsm09.casimages.com/img/2019/05/21//mini_19052110290124766716246508.jpg

Voili voilou ! Mon seul regret dans tous sa c'est de ne pas pouvoir coller la face de l'alim avec la prise d'alimentation au châssis car j'ai les 2 écrous qui servent à fixer les pieds qui la bloque. Je pourrais faire une découpe dans le châssis de l'alim mais sa mettrait fin a la garantie et au niveau sécurité je pense que c'est pas top!
Les prochaines modifs de prévu sont : isoler l'alimentation du radiateur pour éviter que la poussière du radiateur s’engouffre dedans. La fixation d'un rack pour disque dure plus compact. La conception d'une plaque ou d'une waterway pour couvrir la plaque que j'ai découper au dessus de l'alim !


Message édité par Gentoox le 21-05-2019 à 23:33:42
n°2518593
Gentoox
Posté le 24-05-2019 à 19:50:43  profilanswer


Bonjours, petit message pour dire un gros MERCI à Materiel.net pour leurs professionnalisme et plus particulièrement à Paul qui a accepté de faire exceptionnellement  un échange standard pour mon kit LED Corsair ! :p

n°2520053
Gentoox
Posté le 19-06-2019 à 20:40:35  profilanswer


Bonjours à tous ! c'est avec plaisirs que je vous annonce ma participation au concours Cooler Master Case Mod World Series 2019 !
Voici le lien pour me suivre : https://www.coolermaster.com/showca [...] 2-waterog/ je compte sur vous et sur vos like ! :p  :D
https://nsa40.casimages.com/img/2019/06/19/190619083820696696.png
