Reprise du message précédent :

par  exemple
https://imgur.com/oeKGt5l.jpg
sauf que 120cm de diametre il faut ruser...

Ah oui, c'est possible a mon avis de faire des troncons et les coller ensemble avec une petite plaque en bois a cheval sur les deux troncons , une bonne colle, un joint acrylique entre les troncons avant de peindre et roule ma poule...

Je pensais plutôt a tout faire dans la même plaque et déplacer la machiyau fur et a mesure de la découpe
Idéalement faire pivoter la machine sur la planche (ou l'inverse) vu que c'est circulaire avec un motif répétitif

Bon courage pour tout aligner correctement à chaque fois.

Je ferais comme scalpatif, comme c'est un motif répétitif tu le découpes pour qu'il rentre sur le plateau de la machine et tu fais autant de pièces identiques que nécessaire.

Yep comme le dis maverick c'est tres tres difficile de reussir un bel alignement du laser entre les decoupes/gravures lorsque l'on deplace le matériau et le laser. J'ai deja vu certains y arriver sur un seul deplacement mais au prix de nombreux essais avec un resultat souvent incertain, les autres n'y sont jamais arrivé et vu la taille que tu compte faire tu risque d'en cramer un paquet de planches ca va te coûter très cher. Toi en plus tu aurai un paquet de deplacements a faire. A mon avis passes plus sur la solution que j'ai proposé tu vas moins t'emmerder et moins gacher de bois.

En mettant une vis au milieu il est possible de juste pivoter la planche par rapport au plan de travail. Il faut trouver un moyen de fixer la découpeuse, peut-être avec des charnières sur les pieds qui sont pas sur la planche. Ensuite faire une première passe a très faible puissance pour voir si tu es bien aligné pour chaque fraction de tour. A tester sur un carton d'abord en mode gravage très faible puissance pour pas foutre le feu.

C'est ce que je pensais : un pivot au centre et un autre point en guise de butée où l'on glisse un tourillon dans la précédente découpe

J'ai pas encore le laser, mais je pense que j'essaierai "pour la science" dès que possible !

T'as pas la découpeuse? Commence pas par ça alors, fais des trucs plus simple d'abord

Je dois d'abord finir le placo pour libérer la place dans l'atelier
Et après, a moi les make à foison !!!

Dites.
Vous auriez un tuto à conseiller sur le réglage de la focal et les 1e calibrations à faire ?
Voire un fichier image pour faire un template "vitesse / puissance de gravure" ?

Je pense à ce qu'a fait LJVS avec sa "VEVOR Graveur Laser CO2 60 W"
https://www.youtube.com/watch?v=OCZHnDz9BjE

LJVS c'est pas une 60w qu'il a mais une 100w

oui:

Déja test de rampe:

https://www.youtube.com/watch?v=KWrS1MsRoIM&t=319s

Avec ca tu regles ta distance focale optimale.

Ensuite si tu as lightburn je te conseille de faire des tests matériels (option matérial test) pour faire des tests en mode remplissage pour la gravure de fichiers vectoriels , en mode ligne pour la coupe et en mode image pour les gravures d'images.
Si tu n'as pas lightburn un site très intéréssant pour générer ces fichiers c'est celui ci:

https://kpc29laser.fr/

Attention néanmoins, car au début ca m'est arrivé de galérer avec les planches générés, je ne comprenais pas certains parametres et ca faussait mes résultats. Je t'épargne les détails mais en gros je pensais avoir une vitesse variable suivant certains paramétres et en fait elle était fixe du coup ca me faussais mes résultats pour intérprétation.

Pour moi le plus simple reste l'outil directement intégré a lightburn.

Et si tu hésites a passer le pas de lightburn, dis toi que absolument tous ceux qui l'ont testé sont conquis et ne regrettent absolument pas leurs achat de la licence. Moi meme qui ne suis pas du genre a acheter mes logiciels, celui ci je l'ai pris car introuvable en version correcte autrement et bah je ne regrette pas du tout mon achat ( et moi j'ai la licence CO2 a 120 balles!).

Pour tes grilles de tests: d'abord tu fais avec des réglages grossiers ( plage importante entre tes valeurs min et max de vitesse et de puissance) et ensuite suivant les résultats, tu regardes la plage qui t'interesse le plus et tu relance une grille de tests plus précise entre ces valeurs.

Excellent ! Thanks !

Je me rends compte de 2 choses avec ma TTS.
Je n'ai pas le capot du laser : ce truc

Ni la pige de réglage de la focale.

Personne n'en aurait une et pourrait me faire un relevé de cotes ? J'en imprimerai un clône.
Pliz !

A priori, c'est standard avec les retours "Amazon".
https://www.reddit.com/r/lasercutti [...] ees_tts25/

J'ai trouvé les cotes sur la doc en farfouillant le net.
Et je pense que je vais commander le capot en acrylique.
10€ sur Aliexpress.

Oui, la cale n'est pas très utile, mais la protection par contre... C'est d'ailleurs pas top qu'elle soit pas livrée!

J'ai commencé à tester les "calibrations", après avoir réglé pas trop mal ma focale (j'ai modélisé la colonne qui est en cours d'impression).
Merci ce lien : https://www.thingiverse.com/thing:4748982
J'ai modifié les profils de vitesse sur Lightburn.

Je pense que j'ai un souci avec mon 2e moteur. Faudra que je réaligne tout ça.

Sinon, caisson fonctionnel.
J'ai rajouté un ventilo sur la CM, mon aspiration mécanique, une multiprise. Bref top !

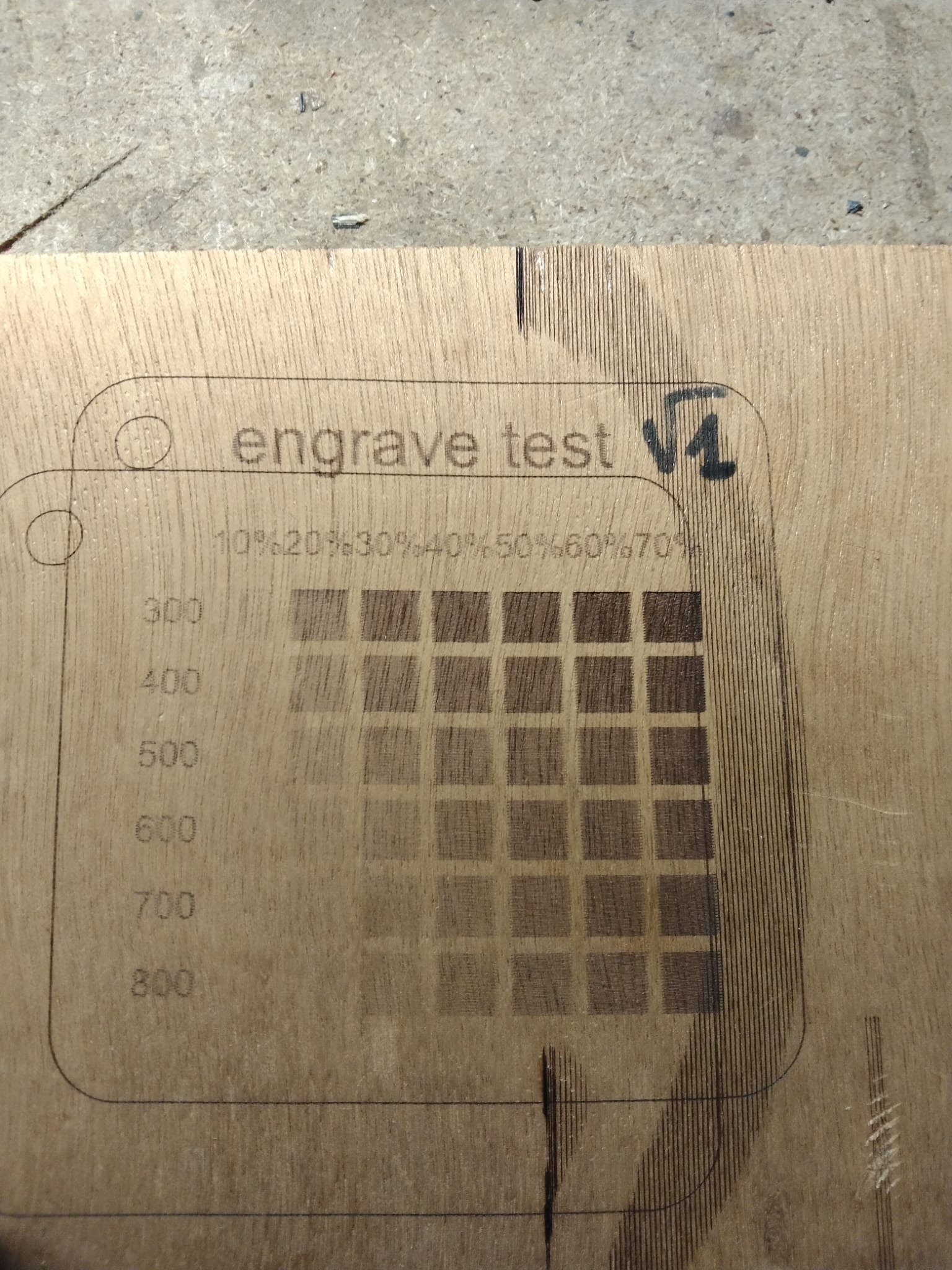

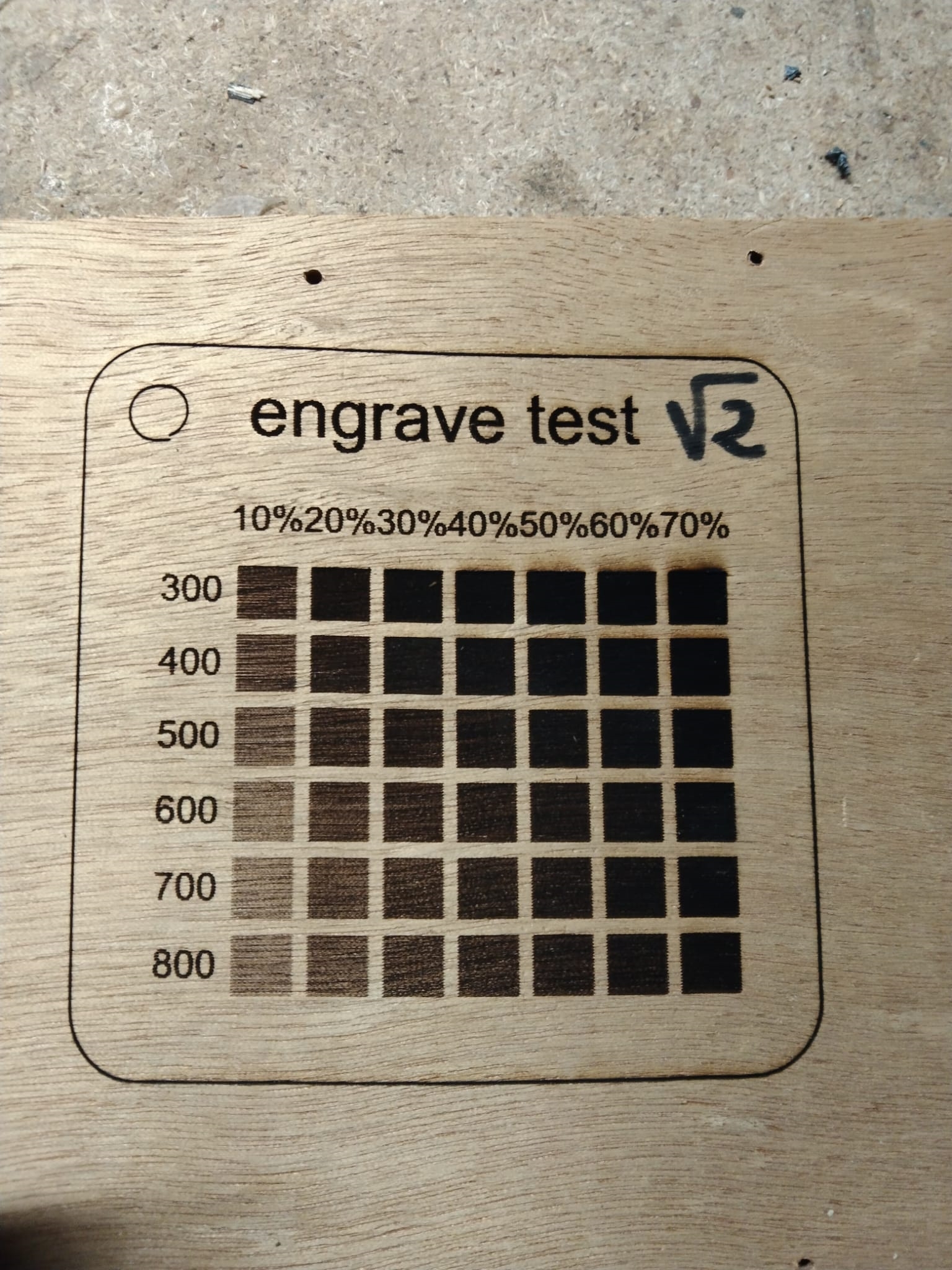

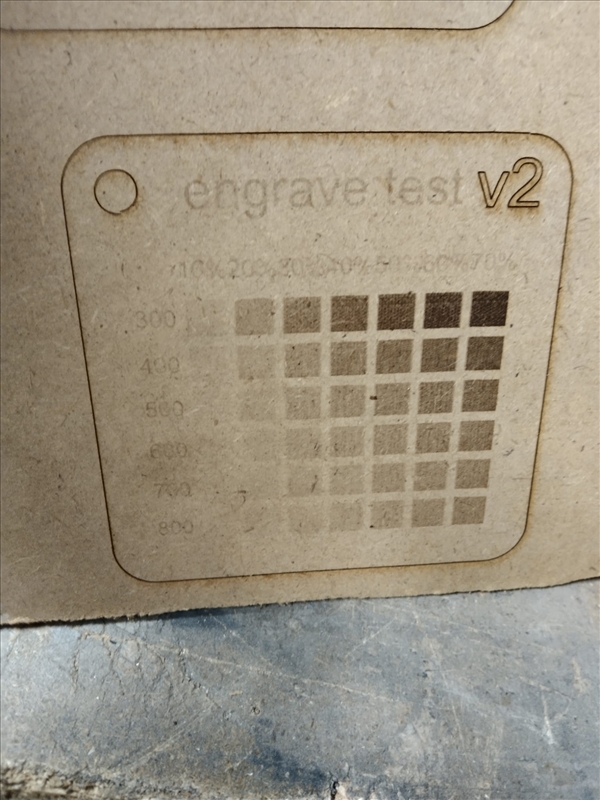

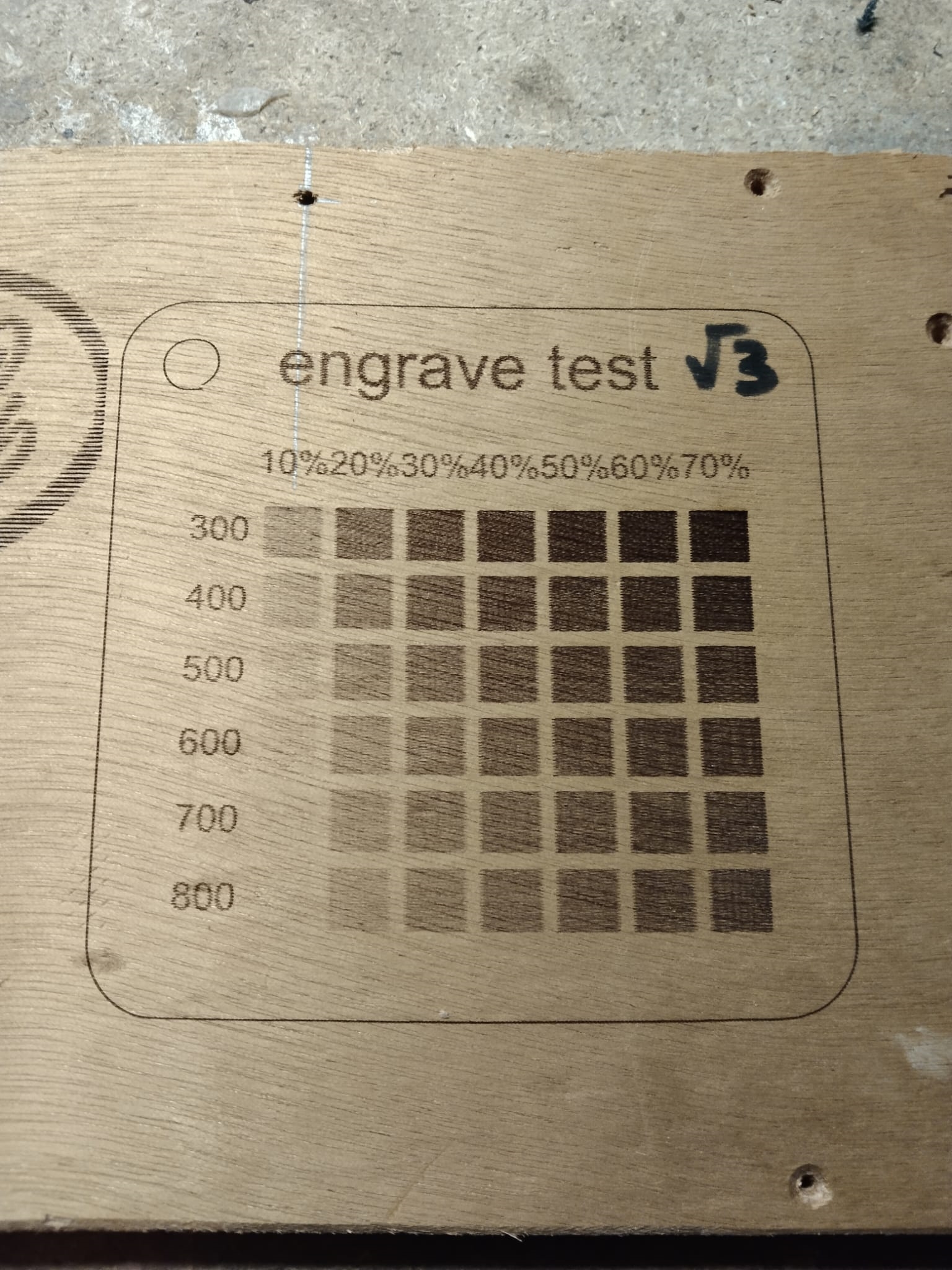

Tu as changé quoi entre V1, v2 et v3? c'est pas le meme bois? parce que c'est étrange que tes résultats soient autant différent.

Les vitesses.
Avec des ratios importants. C'est exactement le même bois.

Je n'ai pas changé le motif. Donc les références de 300 à 800 ne veulent rien dire.

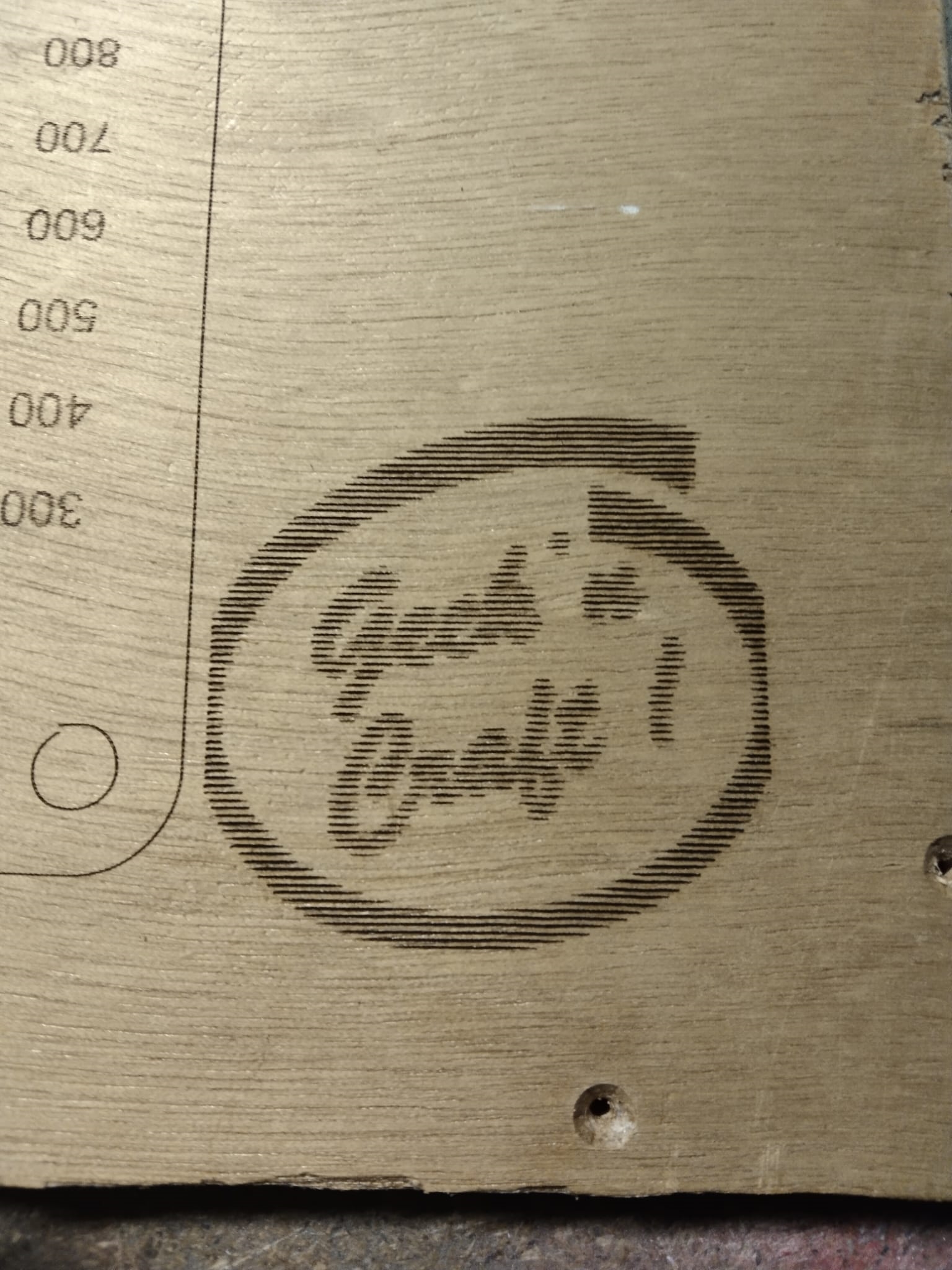

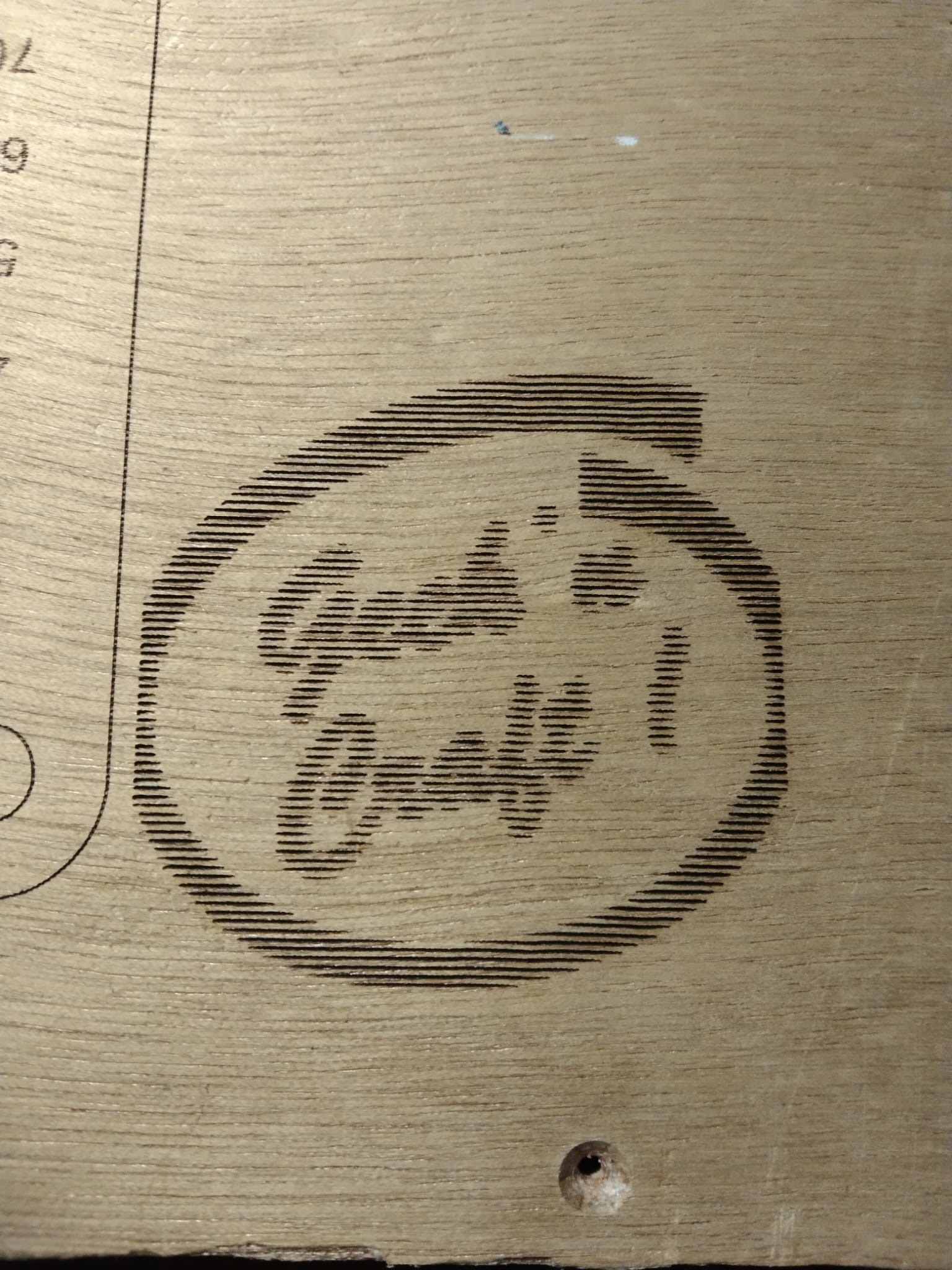

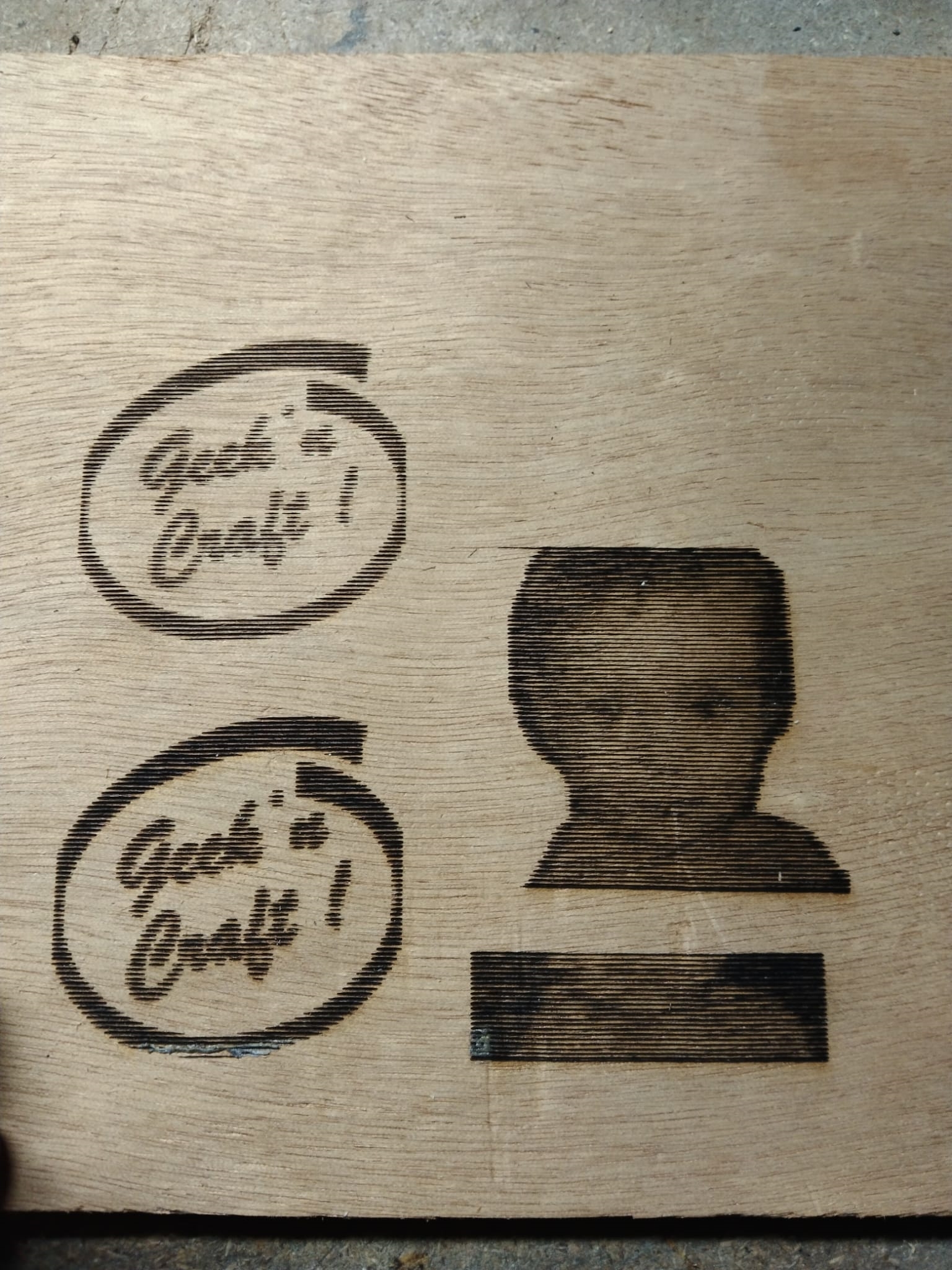

Ta V2 est bien. Par contre tes images ont un doucis, DPI trop faible? On voit carrément des lignes blanches entre les lignes gravées.

Sûrement. Mes plaques martyr étaient petites. Donc j'ai compressé. Faut que je comprenne les subtilités.

Mais c'est rigolo !


Ah ok, car je voyais les memes vitesse (300-800) mais des gravures bien différentes...

Sinon oui je suppose que ton DPI dans lightburn pour les images est bien trop faible c'est ce qui fait cet effet rayé.

Mine de rien ça fait pas mal de paramètres à appréhender.
Mais voir la grille se graver, ça fait plaisir

Et encore, plus tu approfondis la chose plus tu as de paramètres a prendre en compte pour ameliorer tes resultats, genre y en a qui gravent avec un angle , c'est galère car en gravure faut pas trop s'approcher des bords de la table mais avec un angle c'est la misère, pour avoir essayé sur une gravure 3d (car oui il y a aussi de la gravure 3d) le resultat etait meilleur mais en effet ca rajoute beaucoup de variables, après y a aussi la frequence du laser sur laquelle tu peux jouer pour des acryliques mais j'ai pas etudié le truc, crois moi t'en est encore qu'au sommet de l'iceberg en termes de variables, mais c'est chouette de creuser le truc c'est hyper intéressant

J'avais un peu de temps.

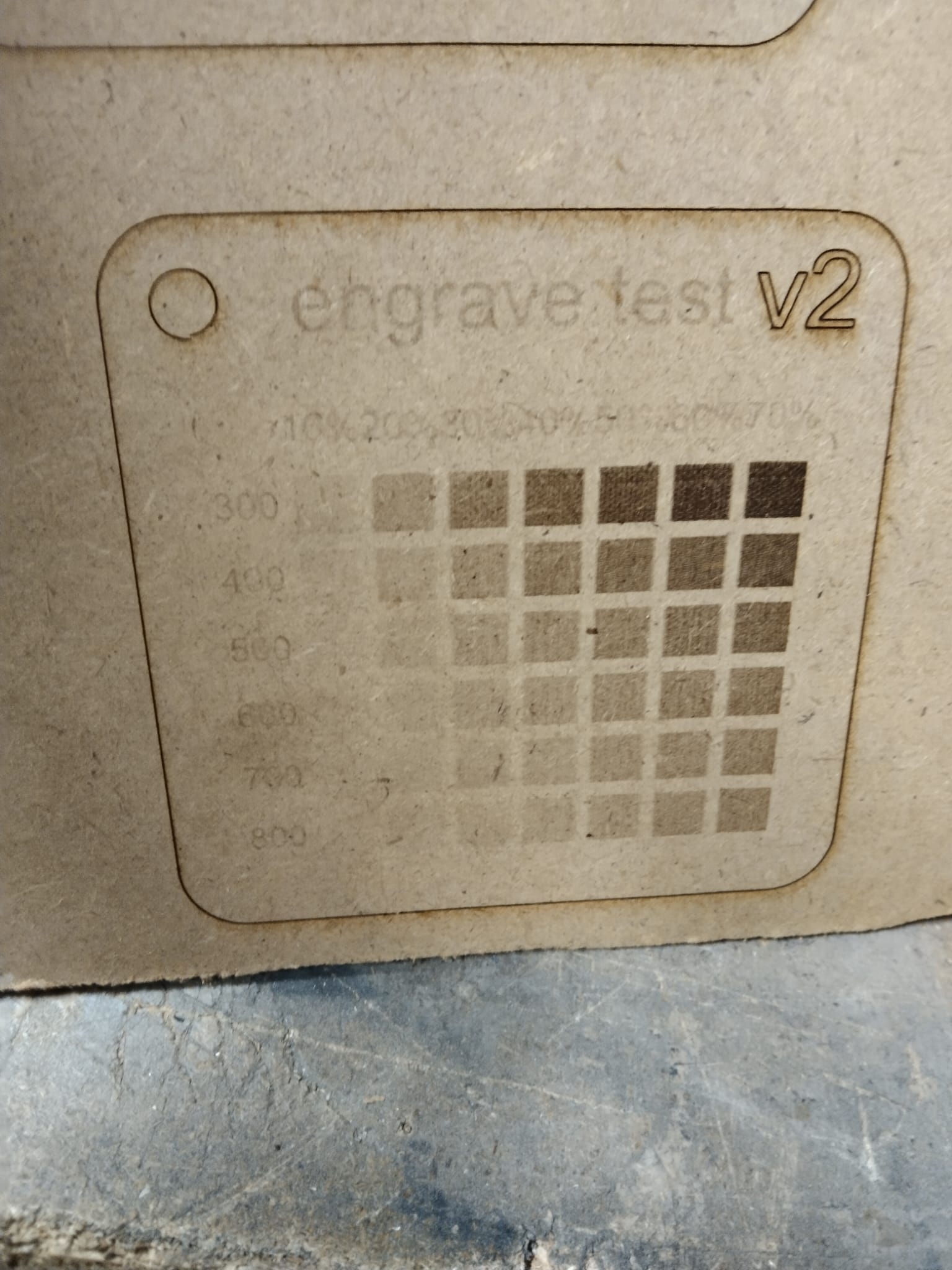

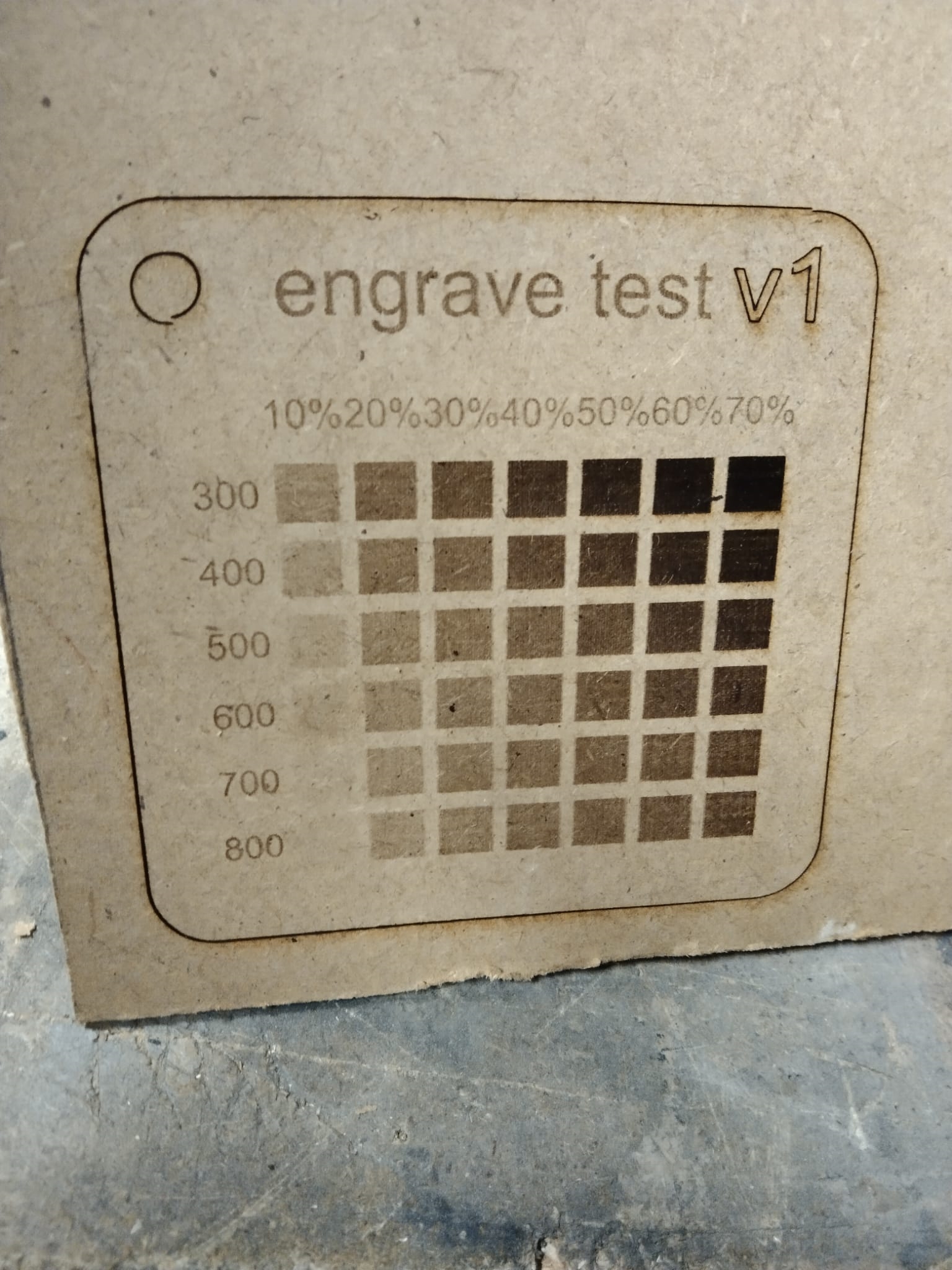

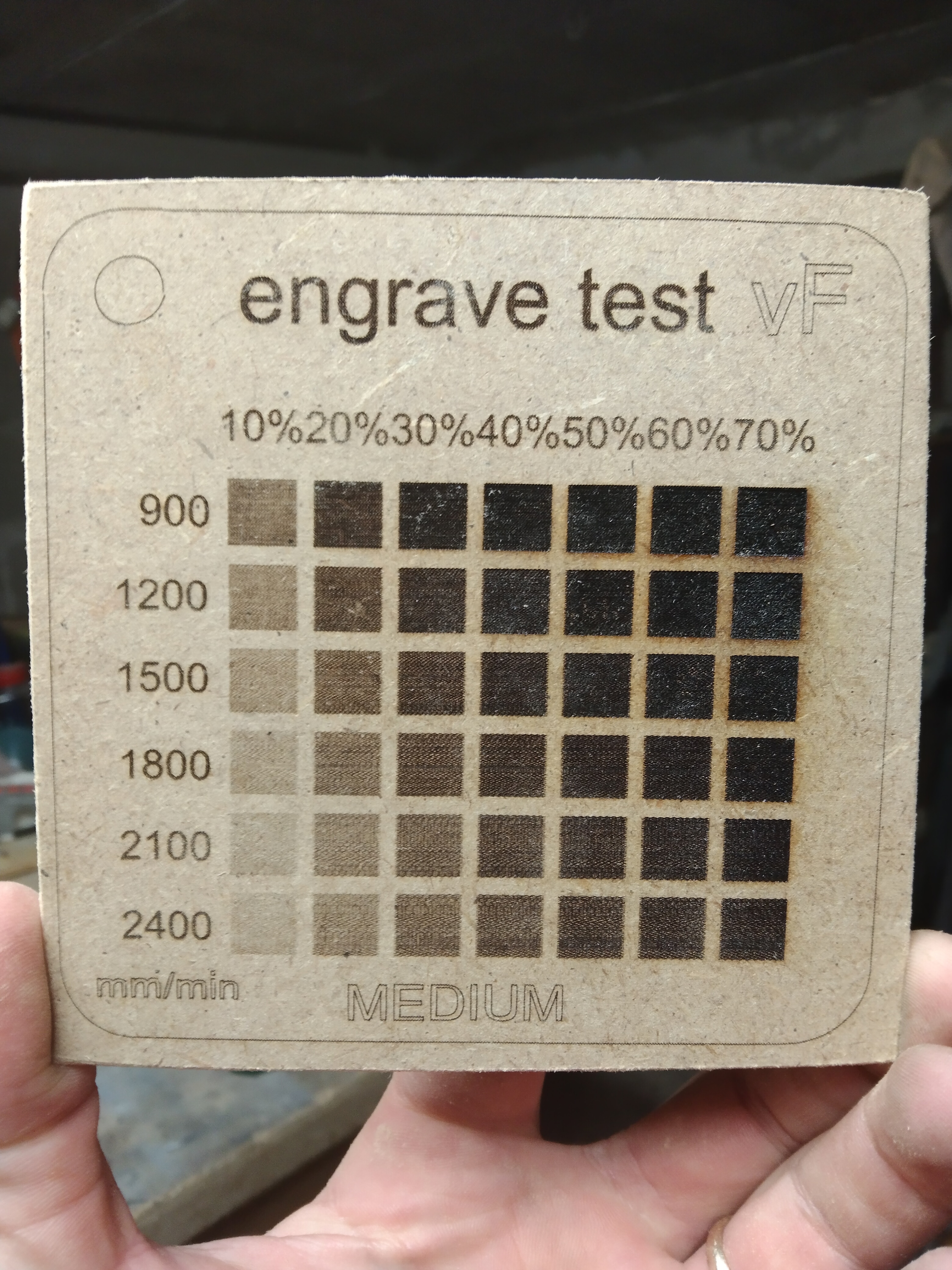

J'ai refait 3 grilles de paramètrage sur du médium.

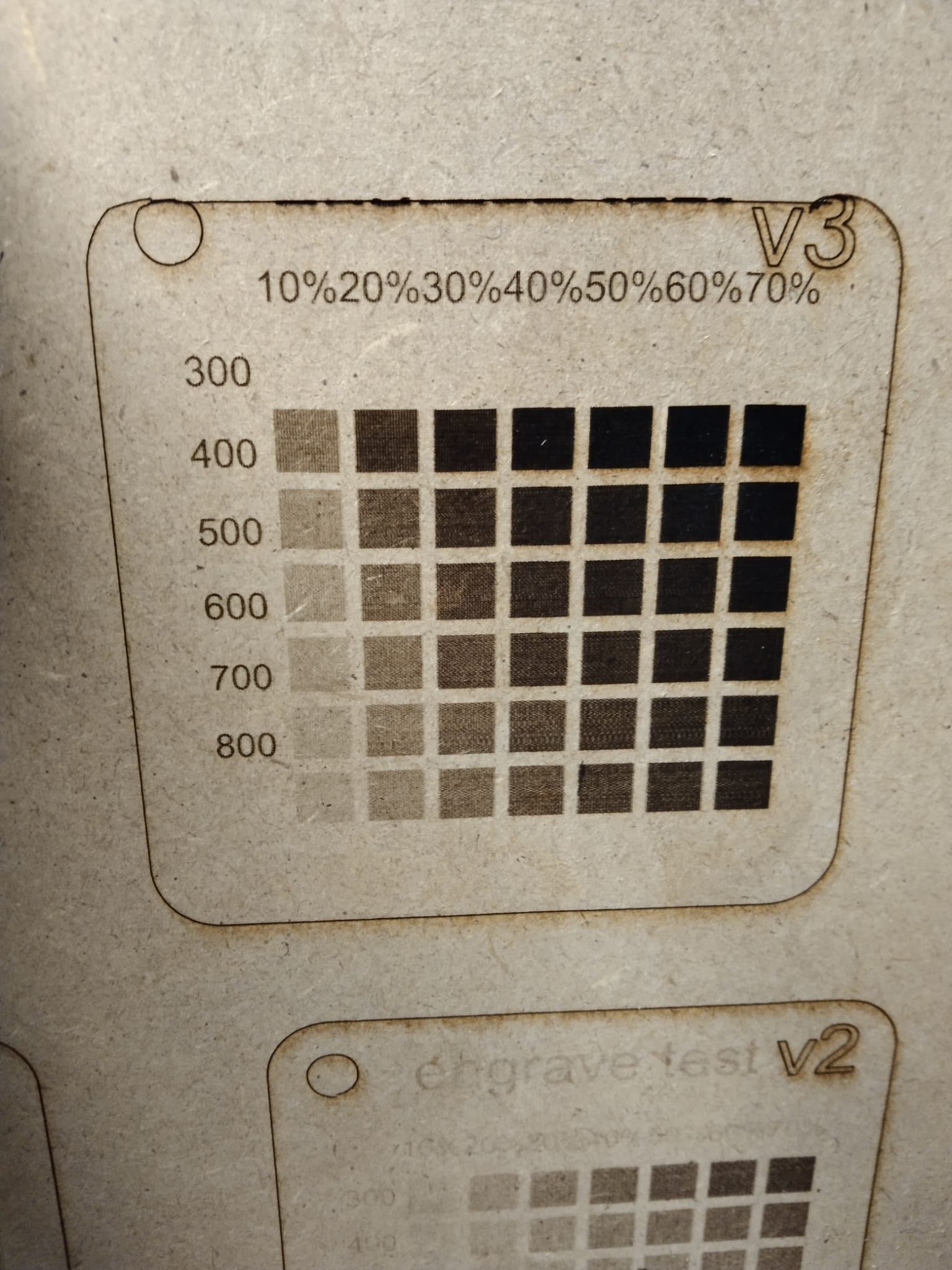

Sur la V3, souci en Y je pense. Je n'étais pas à coté. Résultat, cela a tout décalé vers le "bas".
Je reverifierai. Mais la grille est propre ! Et je referai une "plaque éprouvette".



J'ai commandé des miroirs en molybdène pour mon graveur co2. J'ai cru comprendre que c'était le top du top pour faire de la découpe.
Je viens de recevoir le colis. Déjà j'ai merdé, il y en a 1 au lieu des 3 que j'espérais

C'est normal qu'il ait cette tronche? (non, il n'est pas à l'envers). On dirait qu'il a passé 3 mois dans la seine.



Non, pas normal du tout.


Bon, après nettoyage et installation, ça grave pas pire que la merde d'origine.

Bonjour a tous,

Je viens de lire les quelques pages du sujet, mais il me reste pas mal de questions, Je serai intéressé par l'acquisition d'une graveur Laser pouvant éventuellement découper du métal fin, 0.5mm voir 1mm peut-on trouver quelque chose avec un budget d'environ 1000€ ? et pour la découpe (métal ou autre) peut-on envisager de faire plusieurs passes ? J'ai vu aussi qu'on pouvait colorer du métal avec un graveur, s’agit-il de métaux particulier ou ayant reçu un traitement particulier ?

merci pour votre aide.


Aucune chance de découper du métal avec une machine laser dans cette gamme de prix, c'est à minima dans la tranche xxk€.


Pour couper du metal d'1mm faut des laser co2 a plus de 30K€ .
Sinon pour la coloration c'est l'inox principalement et c'est avec des laser diode (qui ne couperons pas le métal)
Pour la gravure sur métal faut du laser fibre (environ 2500€ en entrée de gamme)

Donc pour ton budget tu n'aura que la coloration de l'inox

merci de vos réponse

doublon

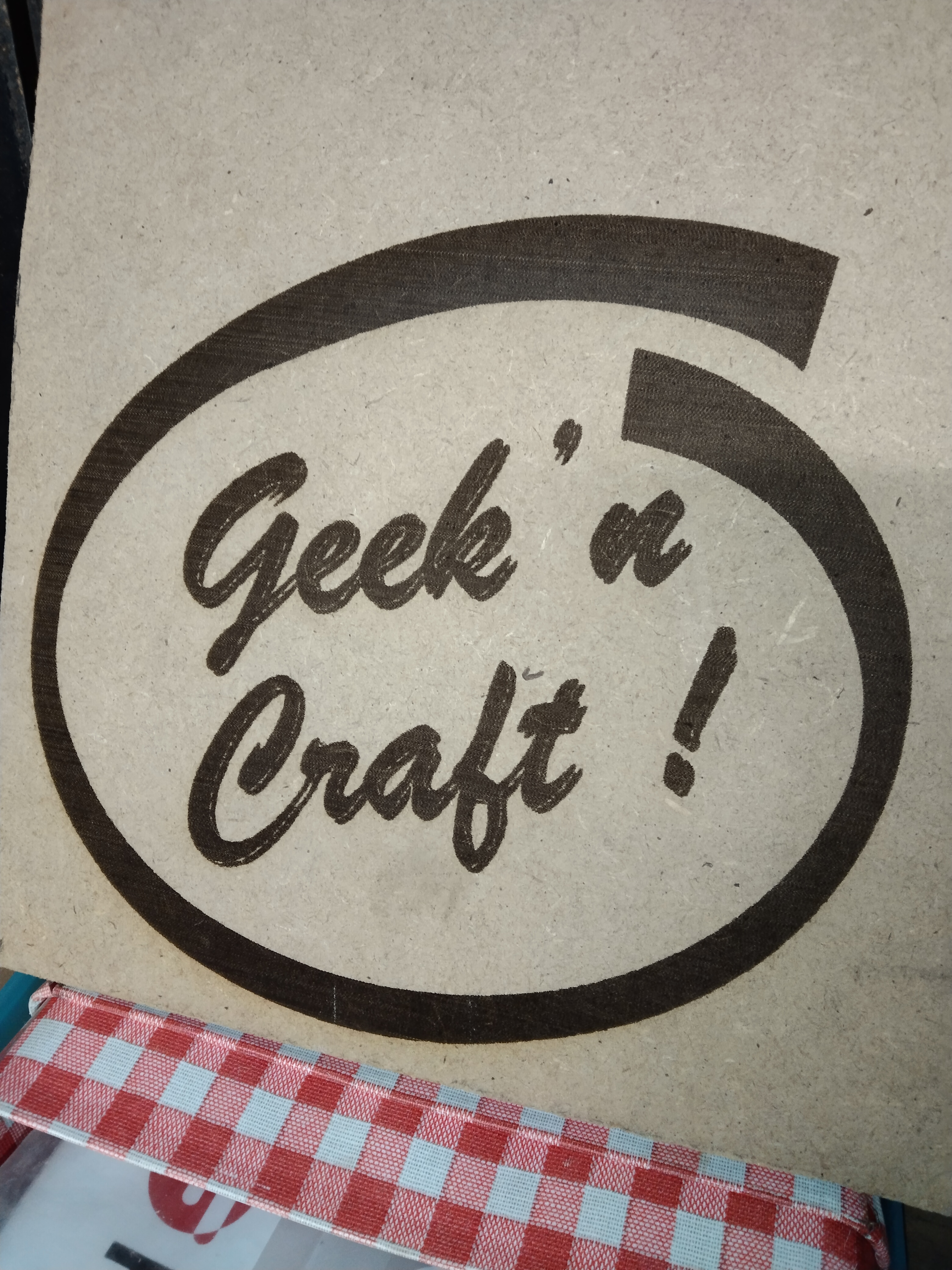

Et hop.
On poursuit tranquillement les essais.

A tout hasard, personne n'aurait récupéré les grilles de test de cette vidéo ?
https://www.youtube.com/watch?v=eV3CNpSkXiI&t=86s
https://www.solubois.com/un-fichier [...] vure-laser

pour des petites gravure, et au max de la découpe de CP de 5mm, faut partir sur quelle gamme ?
merci

Si tu n'as pas d'impératifs de production, si c'est pour du loisir je partirai a ta place sur un diode 20w.

@arank'thnar: tes grilles de tests s'améliorent. Perso j'utilise pas de grilles toutes faites des fois ca fout la merde on pige pas forcément tous les réglages.
J'utilise principalement des grilles générés directement par lightburn:
laser tool->matérial test

Et sinon occasionellement pour certaines grilles de tests (dpi, image, etc) j'utilise le site kpc29 laser. L'outil est bien fichu.

Je vais regarder Lightburn plus "profondément". Merci pour l'info.

Ces grilles m'ont permis d'apprendre un peu à mieux utiliser Lightburn et lasergmrd.

Je venais de découvrir le site dont tu parles


pur loisir/caprice

me reste à trouver un modèle, qd j'aurai le temps. Merci !

Hello les gens

Déjà @scalpatif. Respect pour tes réalisations. Même si ce n'est pas mon style je trouve que c'est stylé et bien réalisé

Je débarque un peu dans cette jungle des graveurs laser
Dans l'idée. Vu que je n'ai qu'un tout petit budget. Ce serai de commencer "petit" pour appréhender la gravure, voir si je gère assez. Et si un jour vraiment le besoin s'en fait sentir. Investir dans une meilleure graveuse

L'un des points qui m'interroge. C'est que l'un des premiers trucs qu'on s'est dit avec ma femme. C'est qu'on pourrai faire des plaques de collier pour les chats. Hors ces plaques sont généralement en acier inoxydable
Du coup est-ce qu'une graveuse à diode 10w pourrai faire l'affaire ?
J'ai bien compris que ça ne pourrai pas faire de découpe de métal. Mais un marquage assez prononcé est-il possible ? (pas de gravure profonde. Mais un marquage qui tienne dans le temps qui ne se raye pas en quelques mois. Et qui soit bien contrastée)

Le second point est la durée de vie des lasers. On lit à plusieurs endroit qu'il ne faut pas graver de matière réfléchissante car risque de détérioration matériel. Pourtant on voit pas mal de vidéo sur Youtube. Et à priori certains échantillons livré avec des graveurs, sont justement des métaux poli ...
J'avoue ne pas comprendre le risque pour le matériel (contrairement au risque pour l'utilisateur qui lui est bien réel)

Wala. Si quelqu'un à quelques réponses. Merci d'avance
