rat de combat a écrit :
Sinon l'électronique c'est une vraie oeuvre d'art, certainement encore routé à la main. Si des schémas existent ça doit pouvoir se dépanner vu que ces que des "gros" composants facilement identifiables, mais peut-être certains CI (circuits intégrés) n'existent plus aujourd'hui, j'ai pas vérifié.
|
J'ai trouvé les schémas sur Internet (je ne sais plus où, genre sur ces sites un peu pourris qui pullulent et qui proposent des scans de manuel, mais si tu as envie d'y jeter un oeil, je peux les mettre en ligne). La qualité du scan n'est pas fameuse : c'est du genre 7000 x 10000, mais les textes ne sont pas toujours très lisibles

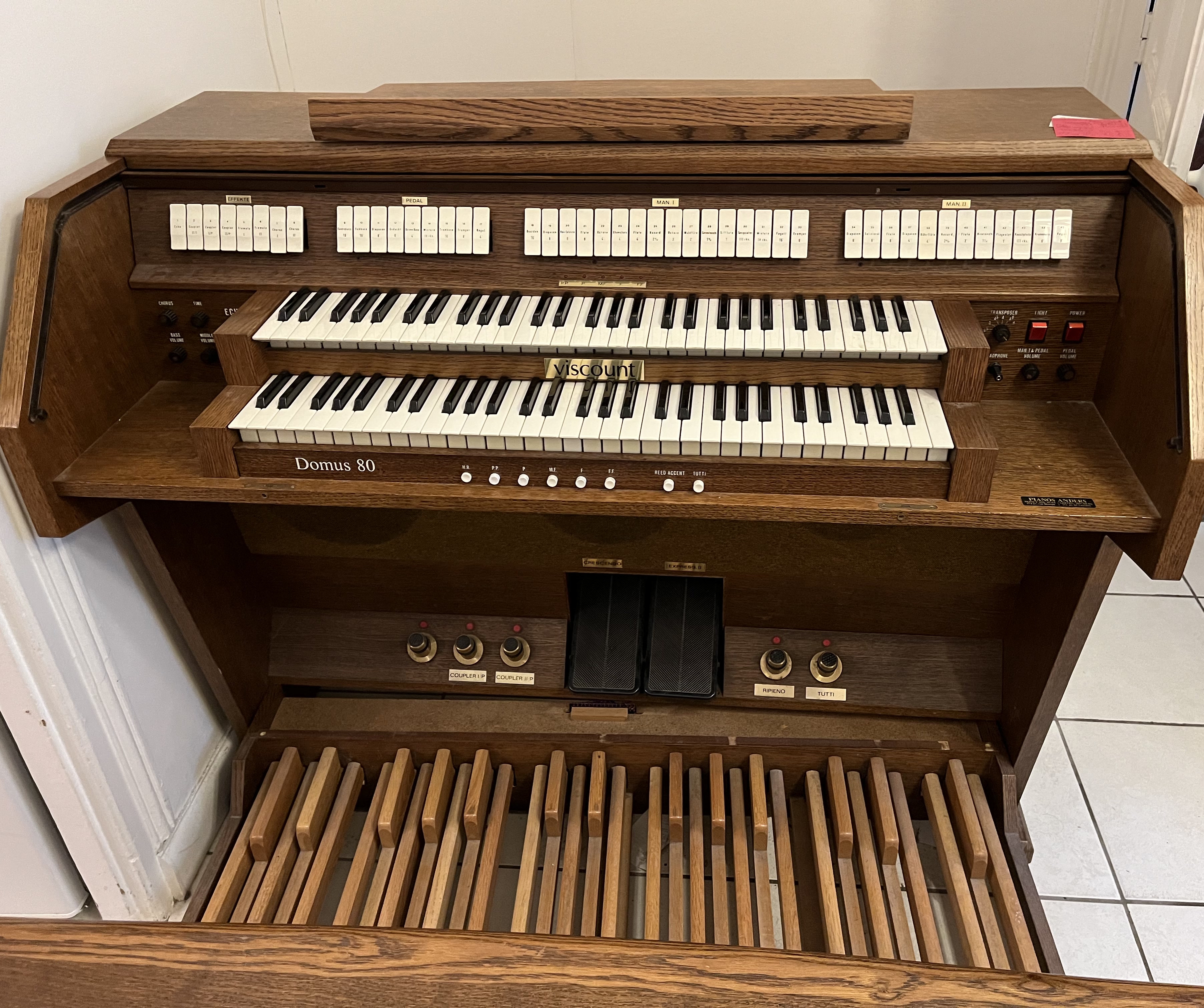

Avant de se lancer dans ce projet, mon frère a contacté des sociétés qui réparent ce type d'orgues, comme il l'avait fait il y a une dizaine d'années pour le remettre en état : l'orgue en question a été acheté pour un prix dérisoire en l'état, transporté dans un truc ridicule comme une Punto ou une voiture du genre donc il avait besoin d'un petit coup de remontant.
Mais aujourd'hui, trouver des pièces de rechange, c'est devenu compliqué vu l'âge de l'orgue, même si comme tu le dis, c'est sans doute pas trop compliqué à réparer par quelqu'un qui sait bien souder. Rien que poser le diagnostic aura pu coûter une certaine somme et même avant qu'il tombe en panne, il y avait déjà des soucis au niveau de la qualité du son.
Il a fait venir quelqu'un qui « midifie » ce genre d'orgues, pour lui demander des conseils et cette personne lui a dit un truc comme « je peux vous le faire, mais ça vous coûter un bras alors que c'est pas compliqué. Et de toute façon, j'ai pas le temps » et lui a expliqué ce qu'il fallait garder (en gros, rien en dehors des claviers et du pédaliers avec les connecteurs associés à chaque touche/pédale, et les boutons -- les cartes électroniques du précédent message sont celles liés aux boutons pour choisir les jeux, mon frère les a laissé parce que ça ne dérange pas et qu'il n'a pas pour projet immédiat de connecter les boutons des jeux à un ordinateur) : il y a deux gros sacs avec des vieilles cartes électroniques et des alimentations dans son salon, qu'il garde en attendant de finir le projet, avant, sans doute, d'emmener ça en déchèterie (j'ignore qui d'autre pourrait être intéressé).

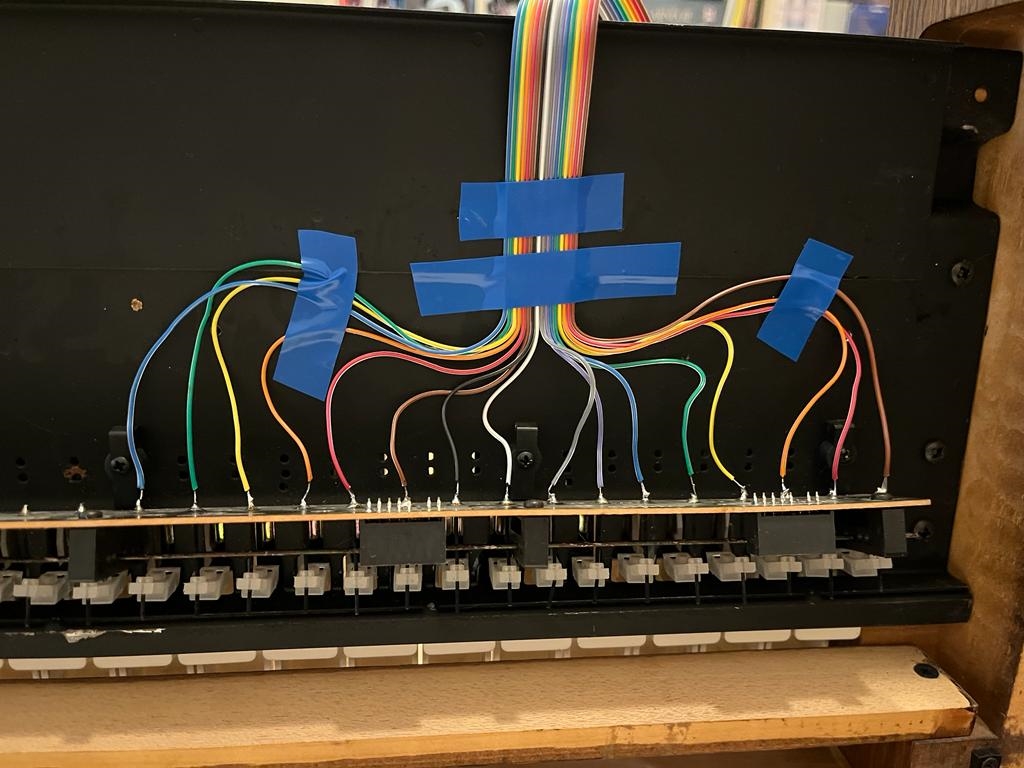

Pour les connecteurs, finalement, nous avons décidé de souder nos nappes directement sur le circuit imprimé (enfin, directement, sur des pattes qui dépassent) du clavier (cf une photo de mon précédent message). 61 touches par clavier, 122 soudures à faire. J'en ai fait 16, les plus à droite sur l'image, avant de devoir rentrer chez moi, mais ma belle-sœur a pris le relais (et sur la photo, ça a l'air mieux que ce que j'ai fait ) :
Gros plan sur mon travail (ils ont depuis changé le scotch utilisé, pour du plus solide) :
Au niveau du pédalier, nous avons par contre réutilisé le connecteur d'origine, ce qui permet de garder la souplesse d'origine (c'est déjà assez gonflant de déplacer l'orgue et le pédalier à part, mais ça doit être impossible si on ne peut plus retirer le pédalier). Pour donner une idée :
J'ai mis du temps à comprendre comment fonctionnait ce connecteur (merci les plans), parce qu'il y a des trucs un peu drôle. Si tu regardes la première photo, tu verras que le connecteur ne plus à droite n'est relié à rien sur le connecteur (du côté du pédalier, il est en contact avec une longue piste qui sert de masse si j'ai bien lu le plan). Le premier connecteur de la seconde série de connecteurs (le septième en partant de la droite) est lui relié à un câble noir, ce qui, je suppose, veut dire, qu'il est relié à une masse du côté de l'orgue. Par contre, du côté du pédalier, ce connecteur ne va nulle part, aucun lien avec la longue piste qui sert à priori de masse.
Avec ces deux photos, que nous avons annotés parce qu'au début, comme disait Inès Reg, les calculs sont pas bons (il y avait plus de connecteurs (34) que de pédales sur le clavier (32) et moins de câbles (33) que de connecteurs ), ça devrait être, je l'espère, un peu plus clair :
La situation des masses sur cet orgue, j'avoue ne pas la comprendre : sur le plan du montage de l'électronique que nous allons ajouter à l'orgue, le fabricant insiste bien sur la nécessité d'avoir une masse commune, mais ça ne semble pas avoir été une contrainte particulière pour les concepteurs de l'orgue lui-même parce que de ce que nous avons pu voir (nous n'avons pas démonter le pédalier, donc il y a peut-être une surprise de l'autre côté du circuit imprimé ICE 0701).
À ce sujet là, tu penses que ça peut poser problème si le pédalier utilise sa masse d'origine alors que les claviers seront reliés à la masse de leurs cartes électroniques respectives (cartes électroniques elles-mêmes reliés à la même masse) ?
Si ça ne pose pas de souci, je ne bricole rien, sinon, si ça peut en poser, je pense amener un câble de masse jusqu'au connecteur du pédalier, à la place du câble noir d'origine et vérifier qu'il n'y a bien aucun lien entre la masse du pédalier et celle de l'orgue, et ajouter le lien en question si nécessaire.
D'ailleurs, autre question sur la masse : la carte-mère a un seul connecteur concerné, alors que sur les cartes-filles, il y a deux connecteurs de masse. Est-ce que c'est pour permettre de relier toutes les cartes de cette manière, pour avoir une masse commune ?
