Hello tout le monde.

Après 6 ans de bon est loyaux services avec mon Corsair 900D, j'ai décidé de me faire un nouveau mods.

Je pars sur tout l'inverse de mon dernier projet, mon but est de faire petit, puissant, joli et toujours silencieux :-) et le tout en augmentant le niveau du travail accompli

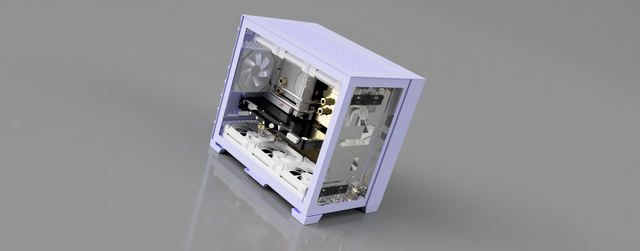

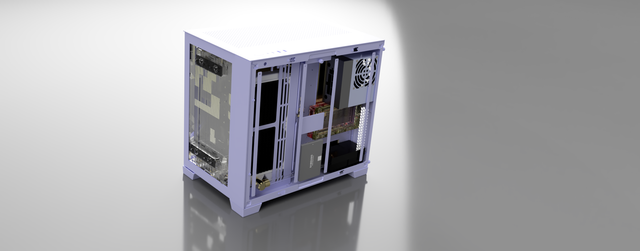

Voici déjà la 3D de ce qui est prévu.

Déjà beaucoup trop d'heure juste pour ça







La config prévue :

- Boîtier : Lian-Li O11 Dynamic Mini
- Processeur : Intel 13900K
- Carte mère : ASUS ROG Strix Z690-I Gaming Wifi
- Carte graphique : Asus RTX 3090
- Mémoire :  DDR5 Corsaire (modèle à définir)
- Alimentation : Silverstone SX1000

A+

Hâte de voir ça une fois fini !

Les 1ᵉʳ pièce arrive cela me permet de contrôler les cotes pour être sûr de ma modélisation.

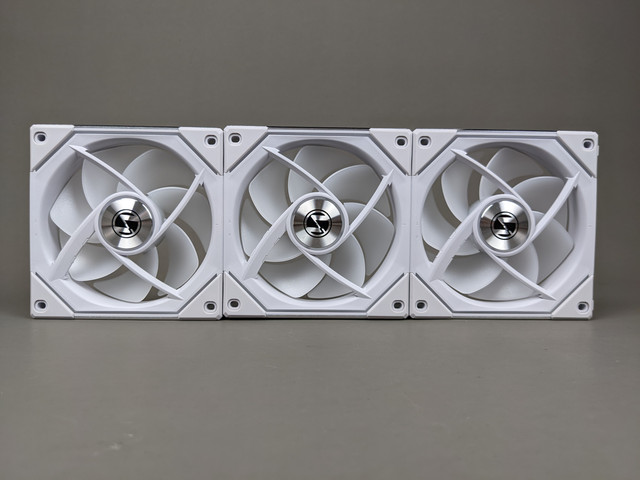

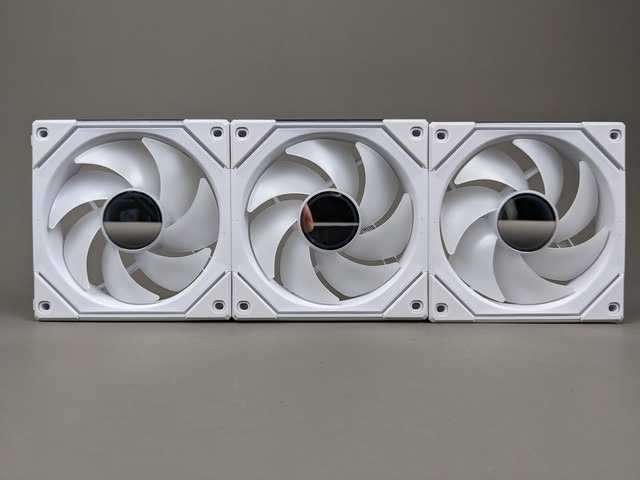

Les ventilateurs Lian Li  :

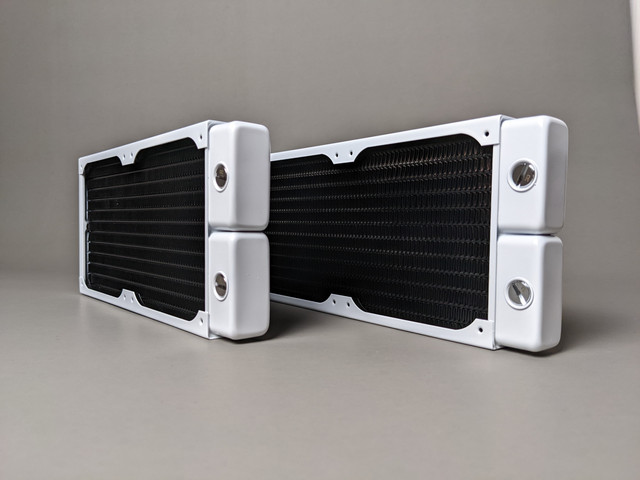

Les radiateurs Alphacool :



J'ai choisi des modèles fins et les plus courts que j'ai trouvé pour que tout entre dans le boitier. Cela me permet également de faire tourner mes ventilateurs à basse vitesse et donc d'avoir le moins de bruit possible.

A+

Tout les ventils en extract ?

Salut,
Impatient de voir le résultat final !!

Très bon choix le boitier Lian Li avant de passer sur un deskmod j'avais ce boitier, compact mais avec de grandes possibilités de modding.

Pour tes radiateurs tu fais du Push/Pull ?

Hello

@sinixter

Oui, sauf le ventilateur de la face arrière.

@waka93

Non pas la place.

  A+

Par contre il y a assez de place pour laisser passer l'air dessous ?

ça va poussiériser non avec autant de ventil en extract ?

@ sinixter

non justement la poussière reste dehors comme l'air est poussé vers l'extérieur et j'ai des filtres sur chaque emplacement de ventilateur.

A+

Non l'air va s'infiltrer par toute les interstices du boitier car tu es en grande dépression avec 8 ventil en exhaust et un seul en intake, il y a un filtre anti poussière sur l'arrière du boitier ?
La poussière va ce retrouver bloquer sur les rads et non dehors

Oui il aura un filtre sur l'arrière et non la poussière ne va pas ce bloquer ou aller dans le boitier., j'ai déjà une config pareils sens poussière dans mon boitier.

A+

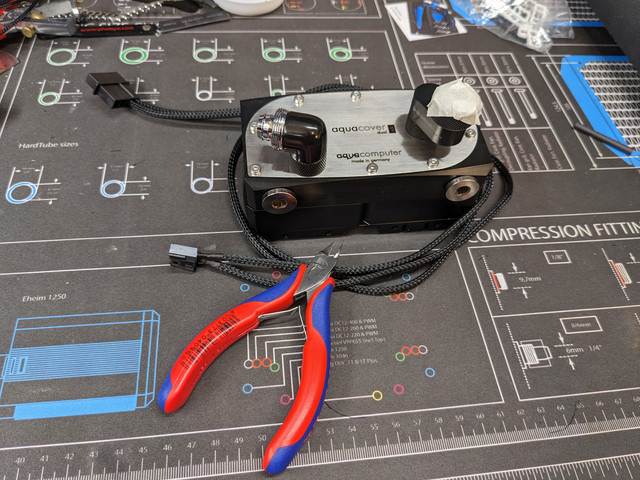

Silverstone SX1000 :



Petit test pour la couleur du liquide, j'hésite encore entre transparent ou jaune :



A+

Je sens que ça va être sympa

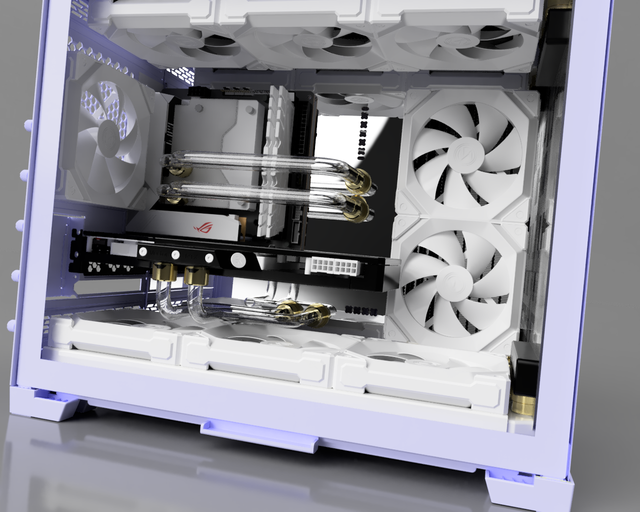

Modélisation complète du réservoir arrière.



A+

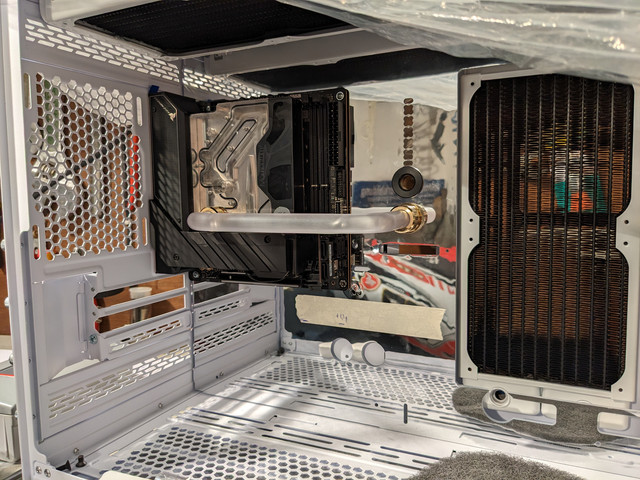

La suite des composants :

Carte mère: ASUS ROG Strix Z690-I Gaming Wifi



Avec le waterblock EK





A+

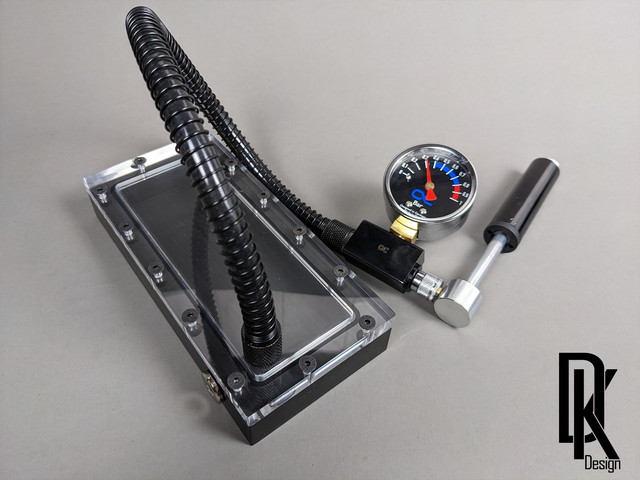

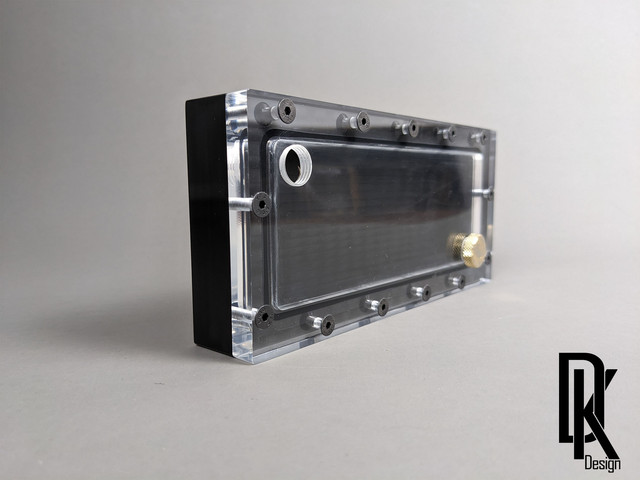

Le réservoir fini et tester :

il m'a fallu plusieurs prototypes pour arriver à ce que je voulais





A+

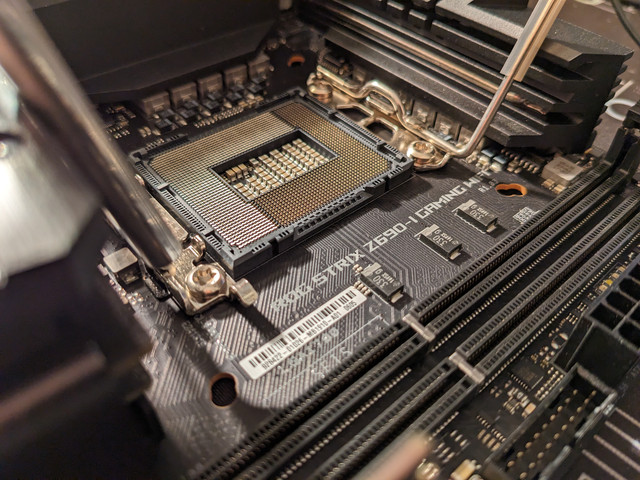

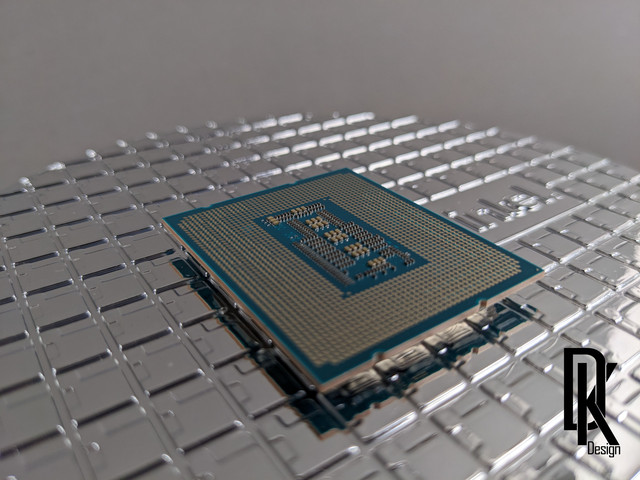

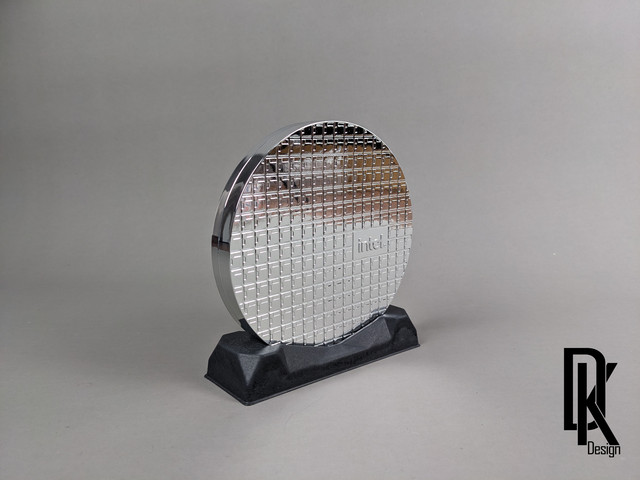

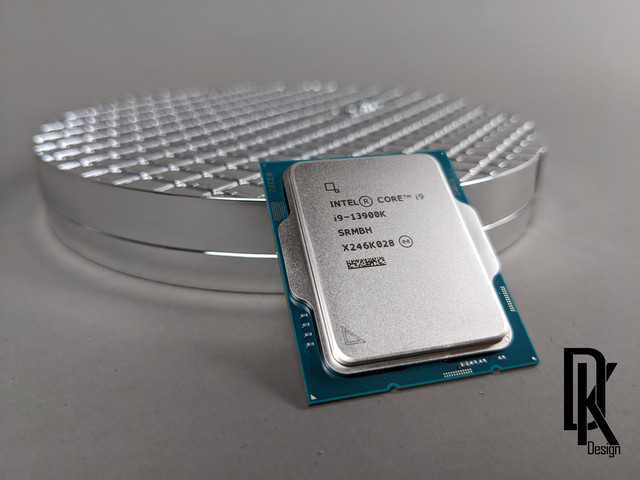

Les photos du CPU Intel 13900K:





A+

Hate de voir le cablage CM, ca va être l'enfer

C'est mignon, ça.
Drapal.

la qualité des photos

Hello,

Je n'ai pas pu avancer sur le projet depuis 2 mois, j'avais des travaux à faire cher moi.

@waka93 j'ai fait les photos avec mon Pixel 5.

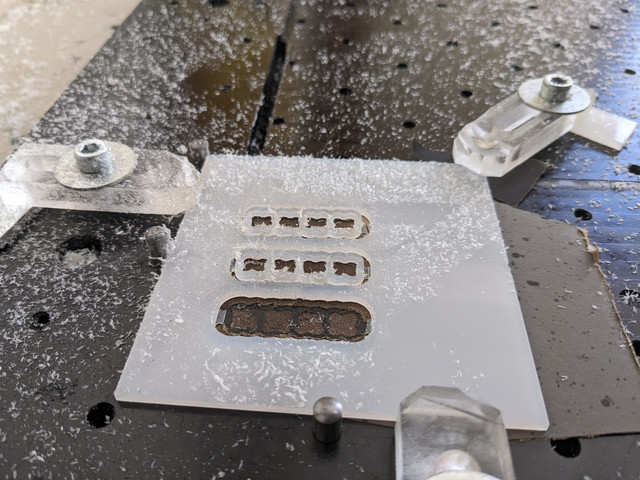

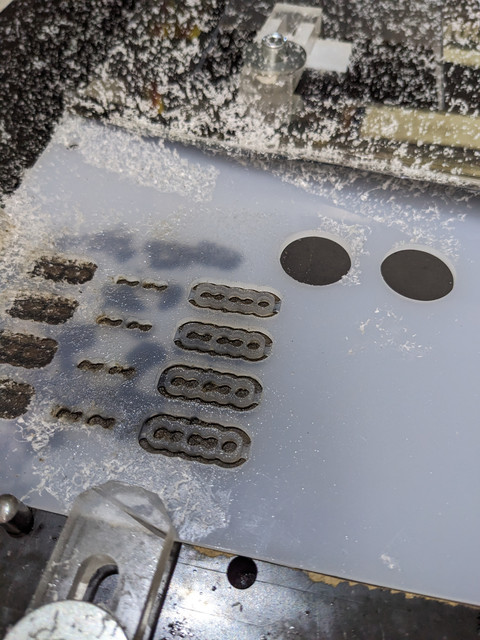

Quelques photos en off sur le montage, usinage, les tests et prototype.

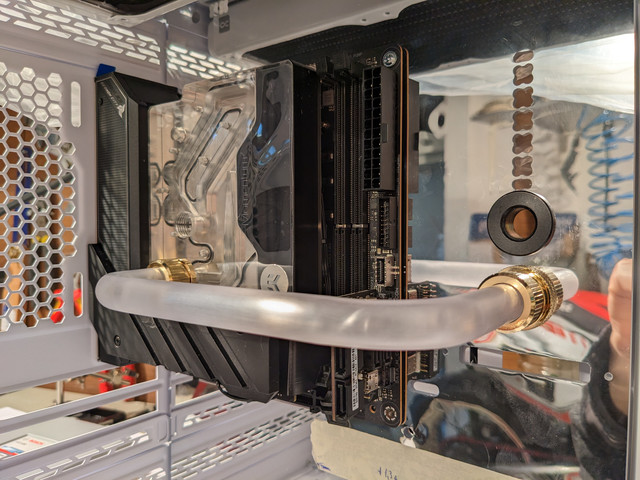

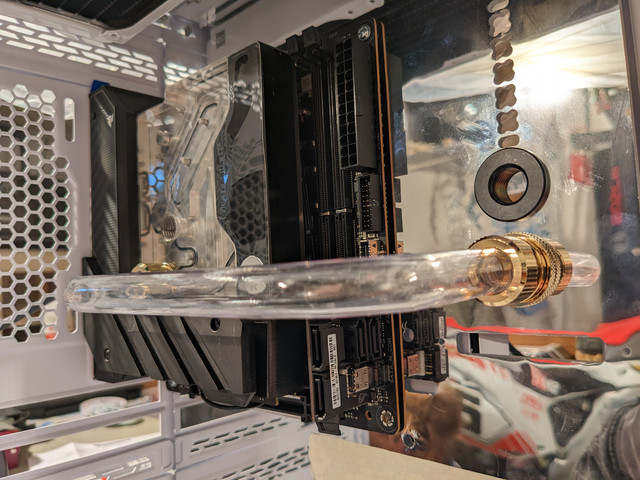

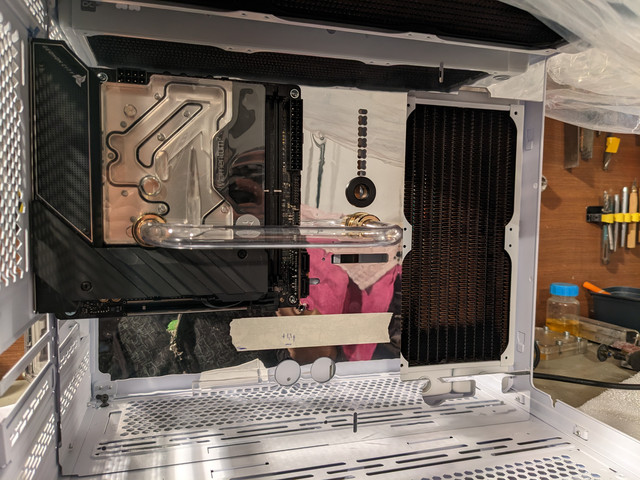

Tuyau CPU




Une fois poncée pour un effet mat :




CPU :

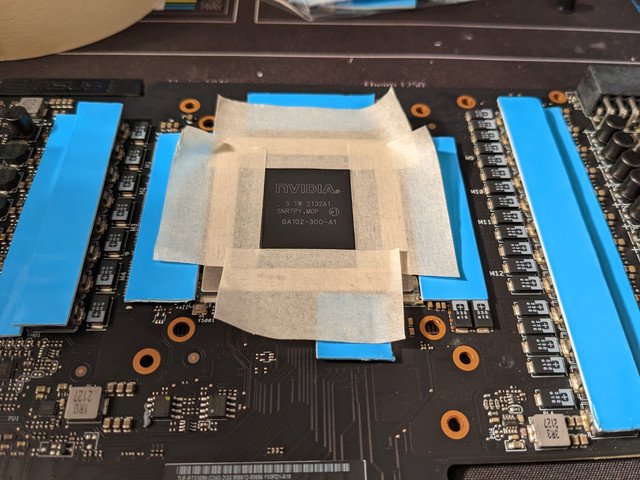

GPU :

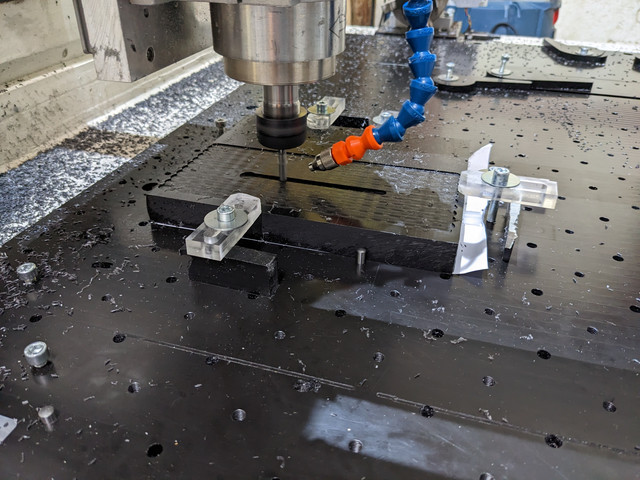

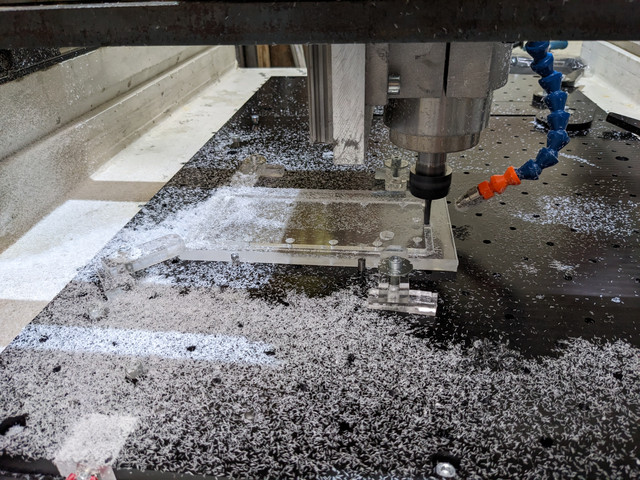

Usinage :





A+

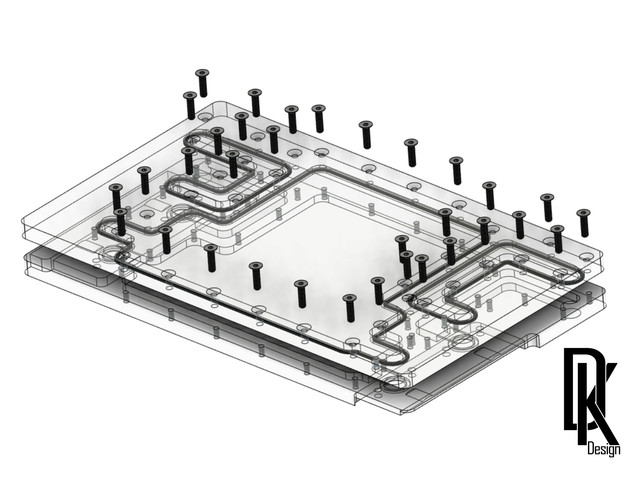

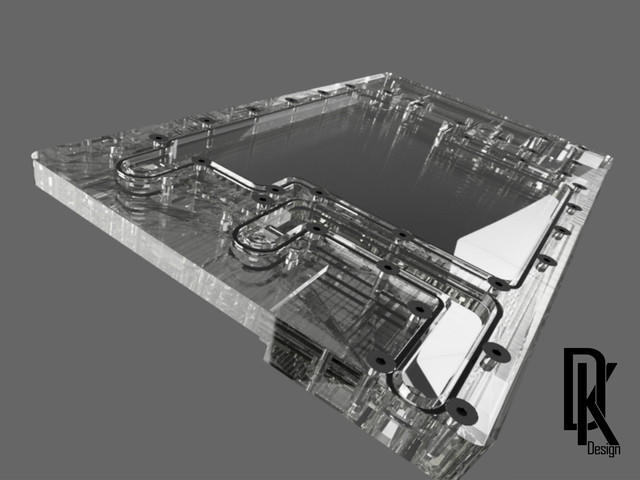

Modélisation complète du réservoir avant.

Il me reste la partie CAM à créer et je vais pouvoir usiner le prototype, car je sens que je vais devoir le refaire plusieurs fois avant d'arriver à ce que je veux




A+

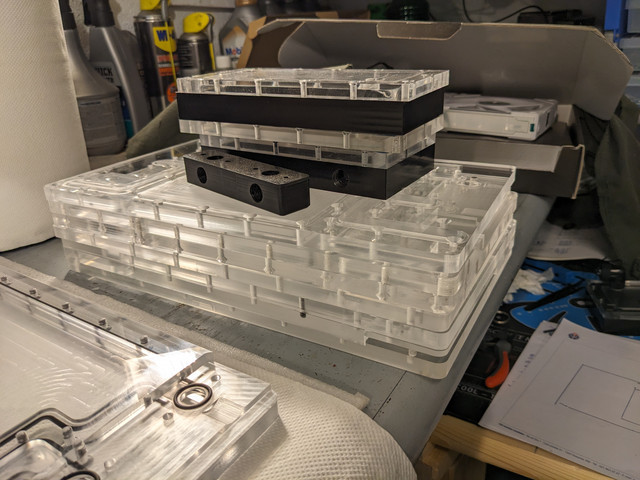

1ʳᵉ partie finie, j'ai dû faire un 1ᵉʳ prototype pour ajuster 2 ou 3 détails.

Je n'ai pas encore fait les tests d'étanchéité donc ce n'est peut-être pas la définitive







A+


juste pour te dire que c'est cool de voir que ça avance !

@AlexMagnus: Merci ça avance gentiment on dira

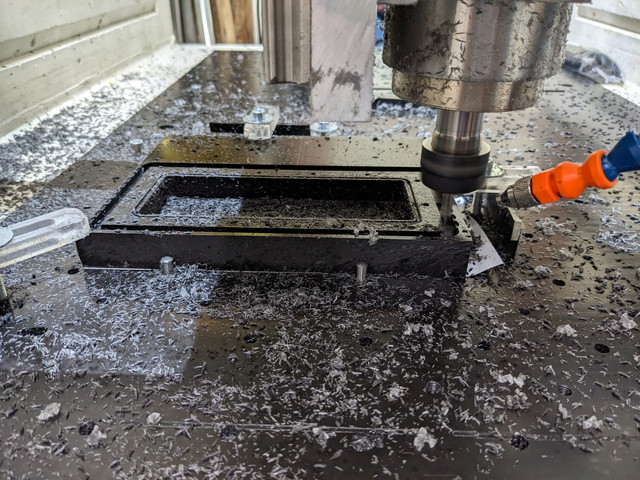

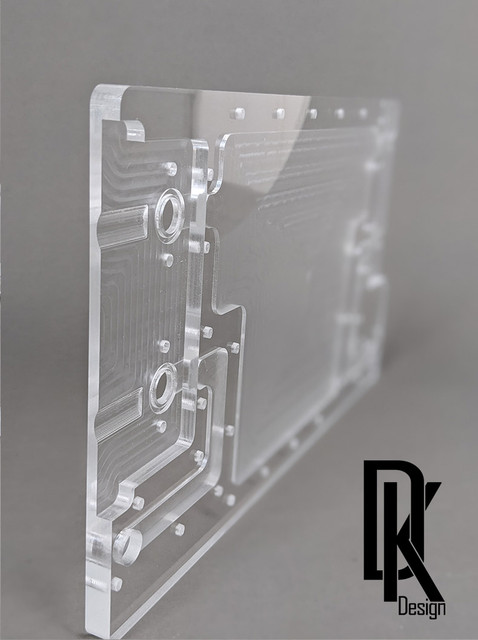

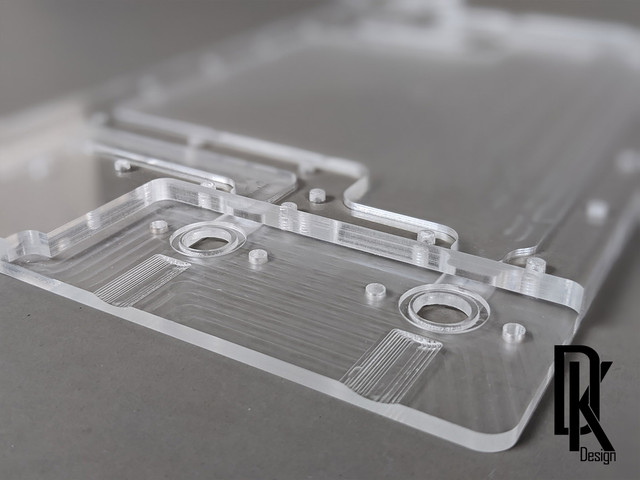

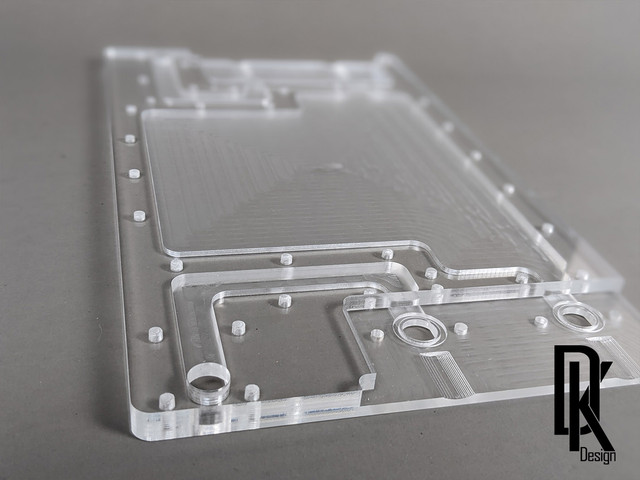

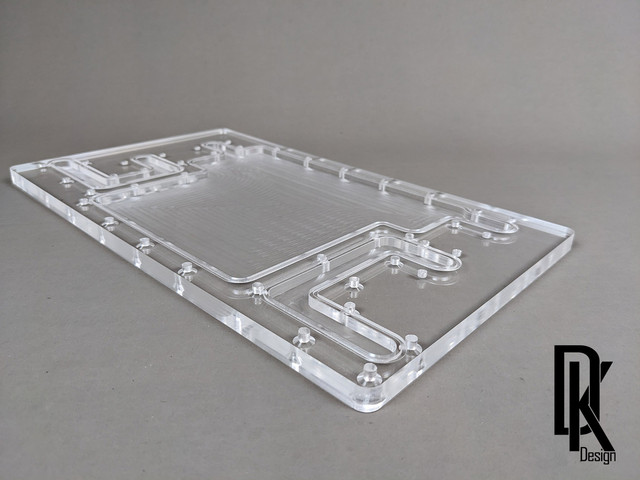

Usinage de la partie intérieur du réservoir avant :

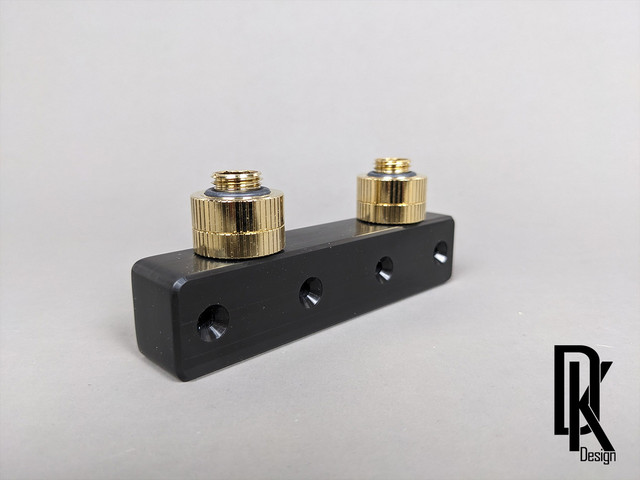

Élément de raccord à 90° qui fait la liaison entre le réservoir et les radiateurs.



Après avoir testé l'étanchéité du réservoir avec les raccords à 90° j'ai eu une micro fuite, j'ai donc resserré mes vis et bien sûr j'en ai serré une un peu trop et j'ai fait une fissure sur mon réservoir, je suis bon pour usiner une nouvelle pièce

Les prochaines, je les serre à la clé dynamométrique.

A+

Arf vu la taille de la distro j'imagine que c'est dur de faire un serrage homogène sans clé dynamo.

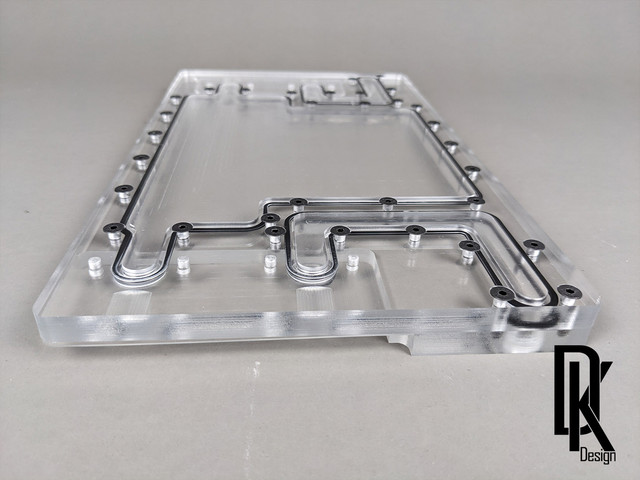

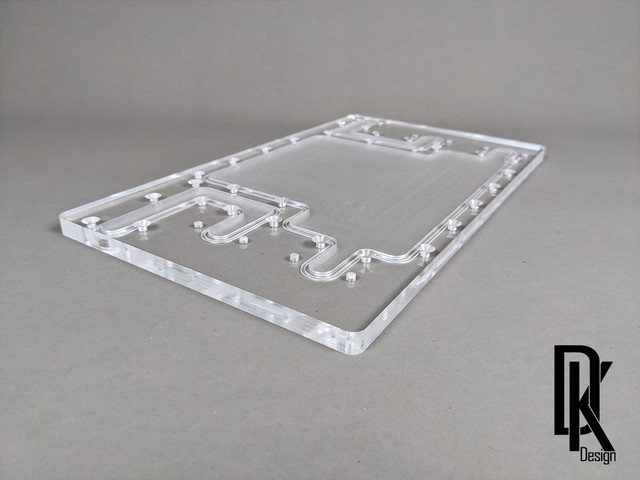

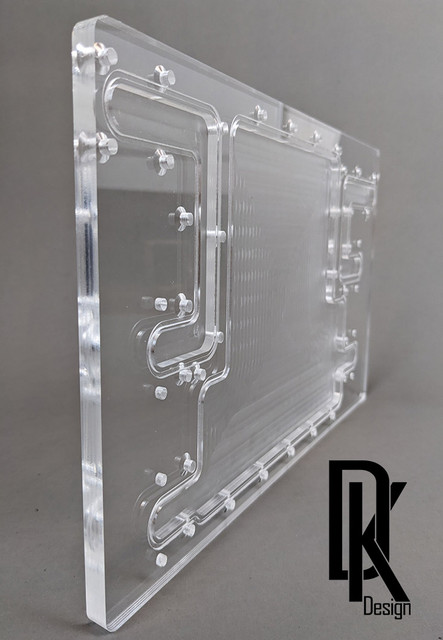

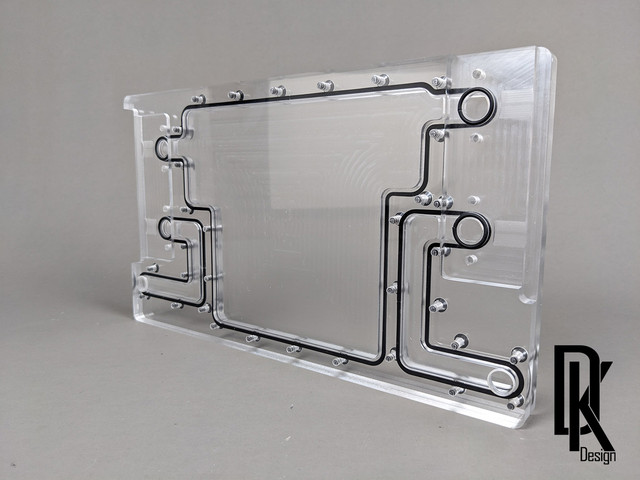

Voilà le réservoir fini    serré à la clé dynamo





Petite explication en image pourquoi cela a pris autant de temps avec tous les prototypes…

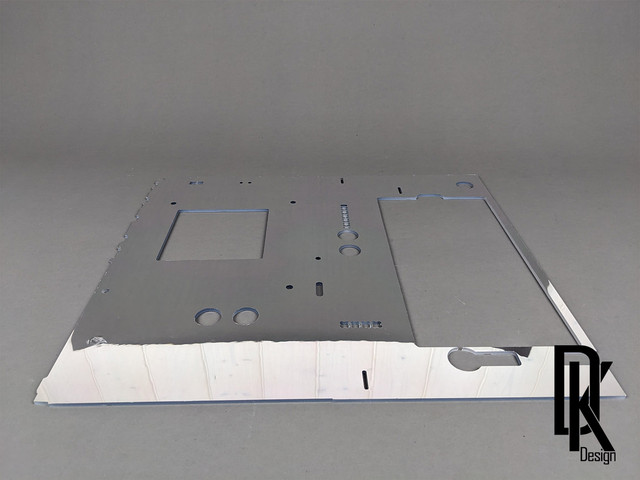

J'ai également fini la plaque arrière pour le câblage.



Maintenant, je vais attaquer le câblage.

A+

c'est magnifique

Merci

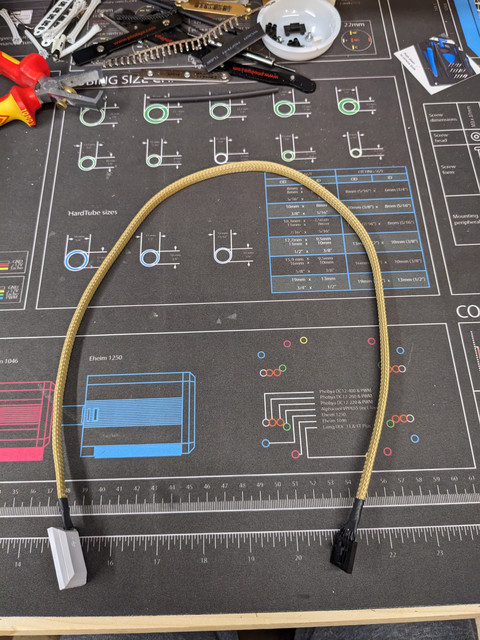

Usinage des câbles comb + peinture et câblage en cours.





A+

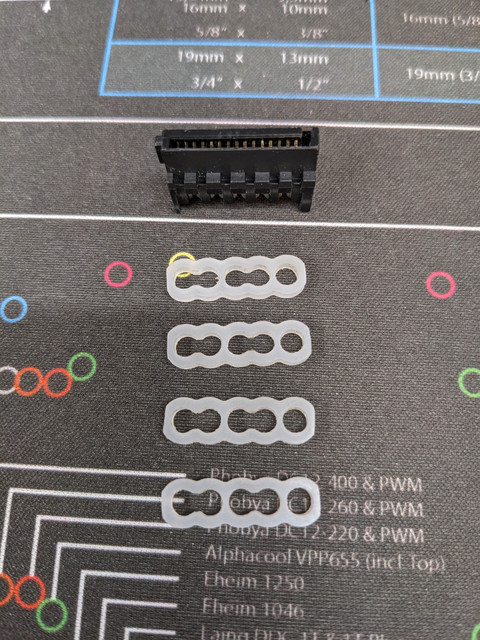

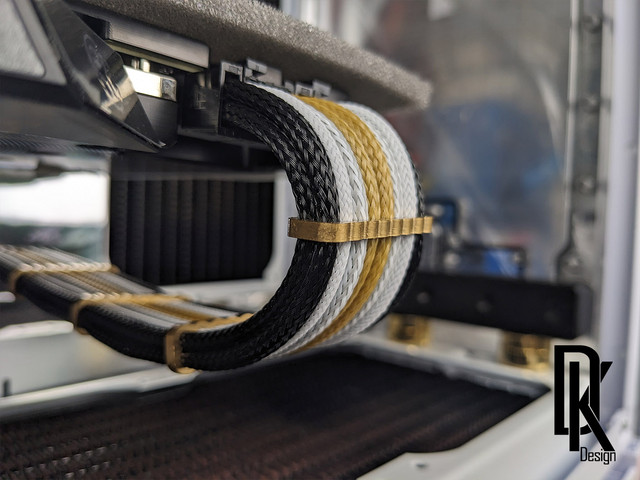

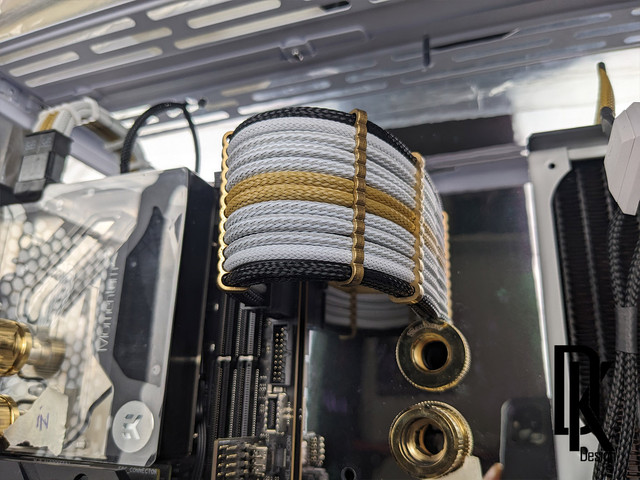

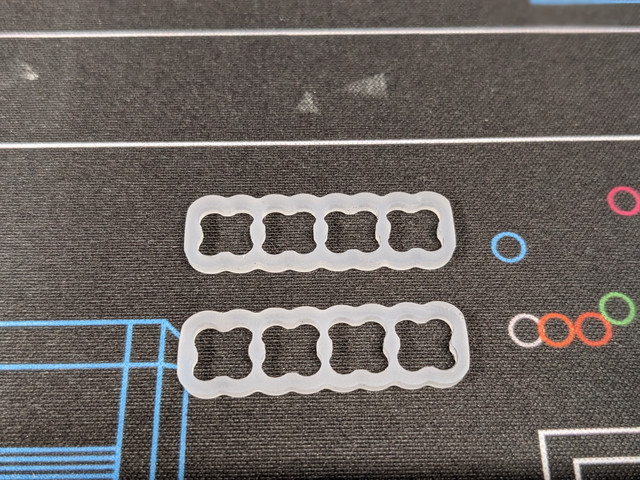

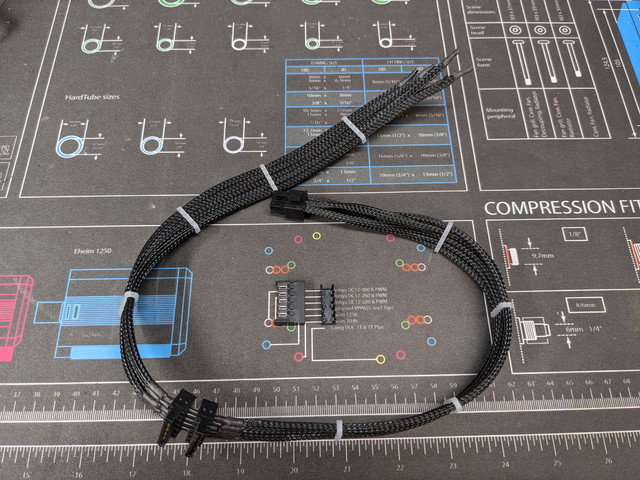

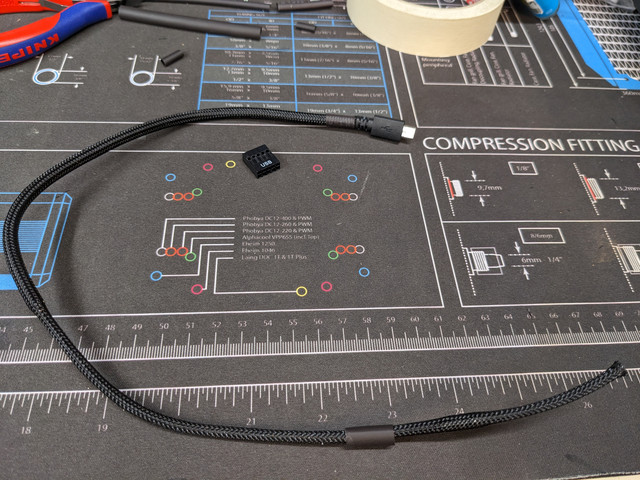

Quelques photos en vrac des câblages.

J'ai tout recâblé pour ne pas avoir des câbles trop longs qui trainent comme il n'a pas beaucoup de place.


Je tombe sur ton topic,

Vraiment du très bon boulot!

Je me renseigne justement pour recâbler toutes mes alimentations , tu te fournis ou?

Hello,

Merci !

Je prends tout chez Mdpc

A+

Merci pour ton retour d'information je pense qu'ils restent une référence dans ce domaine en tout les cas un nom qui reviens très souvent.

Je vais faire une liste pour une commande

Bon courage pour le reste du boulot qu'il te reste à faire sur ton mod!

J'aurais tellement pas de patience pour faire mes propres câbles

C'est bien beau déjà, très beau boulot !



J'adore, quel boulot

Hâte de voir la suite

Merci !

@sinixter des fois je me dis que je me fais chier pour rien comme tout est caché

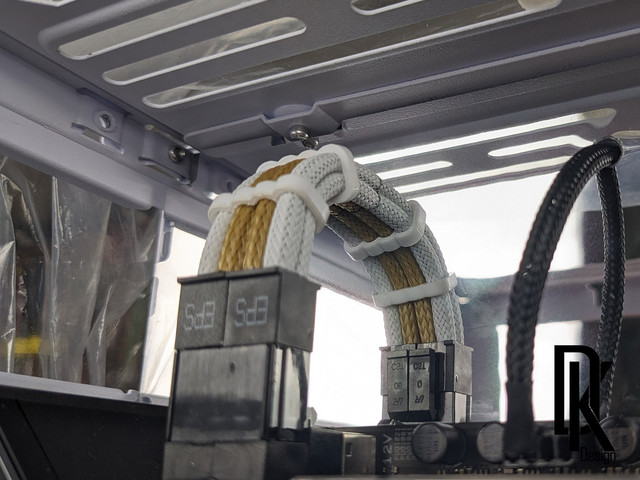

La suite du câblage :





A+

Hâte de voir la suite du montage

salut, c'est vraiment un beau projet

tu fait tout à la commande numérique ou c'est une fraiseuse trad ?

Salut ,

Tu a utilisé quoi pour le coude du raccord EPS?

C'est vraiment très propre en tout les cas.

on voit plus des hardcore modder comme ça !

On dirait que HFR est désert sur ces sujets !

J'adore en tout cas !
