Reprise du message précédent :


230 !

Là aussi, l'inflation.

J'avais payé mon premier ticket de métro 4,50 FrF.

mon onduleur me dit 220V

Faut le mettre à jour.


Tout ça pour entendre : "Vazy Momo, fais toucher les fils" à longueur de journée .



Les Anglais ont fait le contraire de la France en passant de 240 à 230V, avec le même genre de tolérances plus larges d'un côté que de l'autre .
D'ailleurs, on entend souvent "Two-forty Volts" chex eux .

Les australiens sont en 240V si je ne m'abuse.
Pas mal d'appareils fonctionnent sur une plage de tension/fréquence de 100-250V/50-60Hz, ce qui les rend utilisables dans le monde entier avec un simple adaptateur passif.

Pour tout ce qui est électronique avec alim à découpage oui. Pour les moteurs c'est pas encore ça. Mais maintenant que l'on met du brushless partout peut être que ça va venir...

Et puis il y a la Corée du Sud:
220VAC mono 60Hz / 380VAC tri 60Hz
Ces gros chieurs...

50 ou 60Hz ... ça change pas trop la vie

Attend ton premier moteur tri 115V 400Hz    LA c'est relou pour bosser dessus

Que le pays passe aux prises Schuko en attendant.

+1, avec la terre sur les côtés comme en Allemagne et pas le bitoniau qui dépasse au milieu comme en Belgique.

Le nom officiel est "type F", compatible avec le "type E" franco-polonais.
Le reste de l'Europe continentale utilise le type F. Jusqu'à Vladivostok. Même les contrées les plus reculées de Russie ont des prises plus pratiques que celles que ces connards à l'Afnor veulent pas changer.

C'est quoi le problème avec le type E ? que ce ne soit pas réversible ?

Ça et le bitoniau de la terre qui t'empêche de nettoyer correctement/facilement.
En contrepartie d'absolument aucun avantage.
Donc à jeter en faveur du type F.

Rien empêcherai une prise mâle F capable d'être réversible,  avec deux trous pour la terre   mais oui c'est pas la norme

Les recoins compliqué des E femelles sont plus chiants a nettoyer que le cercle des F

Il y as aussi un avantage( minime)  sur les distances de mise en contact de la terre avant les broches sous tension mais ça reste très mineur j'admets

Le principal intérêt du modèle E par rapport au F est d'un point de vue sécurité. Lors de l'insertion de la fiche dans la prise, la liaison avec le circuit de terre est établie avant celles de la phase et du neutre.

On retrouve ce principe sur le modèle britannique par exemple avec un fusible en plus pour accroitre la sécurité.

Puisque la discussion dérive grave vers l'électotech, je viens vous parler d'un procédé d'alimentation qui aurait pu avoir à priori largement sa place dans honteux bidouillage et qui est peu connu mais déployé dans certains pays. C'est le SWER pour Single-wire earth return.

Le réseau est unipolaire et le retour se fait par la terre.

Edit : correction lien foireux

Merci pour l'info, Bersac !

Intéressant, j'ai trouvé une vidéo qui présente le concept mais j'ai pas trop compris

https://www.youtube.com/watch?v=Kv6kdIDkfV4

Umibozu >

Je vais essayer de faire simple :
Pour recevoir de l'énergie, il faut qu'il y ait un courant qui passe quand on applique une tension.
Il faut, donc, un circuit fermé : le courant qui va vers ton appareil doit en revenir.
Jusqu'à maintenant, on utilise 2 fils et le courant va par le premier et revient par le deuxième.
Dans le système SWER, le courant arrive par le seul câble et repart ensuite par la terre.
La terre étant conductrice et étant présente partout, il n'est pas difficile d'y faire circuler un courant.

Oui jusque-là ça va, mais sa vidéo va un peu-plus loin que ça.

La vidéo explique le principe de fonctionnement et de raccordement via deux transfos d'isolement que l'on comprend facilement avec le schéma publié sur Wiki.

Il explique que l'utilisation d'un transfo avec secondaire à point milieu permet de distribuer une ou deux phases en opposition (déphasage π), soit un système biphasé (par opposition au diphasé décalé de π/2 que l'on retrouve sur les moteurs monos avec condo).

Enfin, il explique qu'en cas de rupture de la liaison terre de retour moyenne tension, il y a un risque de tension de pas élevée. C'est facile à comprendre : lorsque l'on ouvre un circuit, une différence de potentiel est présente entre les deux extrémités.

Mes cours sont loin, si c'est facile à comprendre pour toi ça l'est moins pour moi.

Il n'explique pas très bien le gars.
Il passe du coq à l'âne.

Les liaisons HVDC bipolaires type IFA2000 sont souvent conçues pour tourner temporairement en unipolaire et retour par la terre en cas de panne d'une moitié du système. 1 gigawatt easy

Y'en a un autre qui s'alimente par un fil + retour à la terre :

Ah bah pour les 2,21 Gigowatts nécessaires il faut au moins ça !

1,21 Gigowatts avant conversion

Jigowatts même

Quand tu manques un peu de longueur de câble.

Je ne suis pas sur de rentrer dans le topic ce coup-ci.
C'est tout soudé, collierisé, ya même pas de scotch.
En plus les connexions ont été réfléchies pour que ça soit facilement démontable !
Juste le cable management est à chier.

Oh la belle borne   mais ouais c'est pas le bon topic je pense

Oh là toi...

Ma parole, j'ai déjà vu ça quelque part...me semble que c'est un gars qui essayait de réparer une borne, et au final, il a ajouté un
inverter pour que ça devienne un écran "normal", mais je ne sais plus s'il a branché un Raspi ou quoi à la place du truc original...

C'est le blindage "proéminent" qui a tilté dans ma mémoire

Le câblage électrique d'un appartement fait avec du câble souple gainé


Certainement la même, c'est les arcade 1UP, les bornes de salon les plus répandues.
Par contre 1 seul jeux pour 500€...
A une époque ça coutait 250€ sur amazon.
Bref la boite en bois avec la déco + les manettes et l'écran valent le coup.

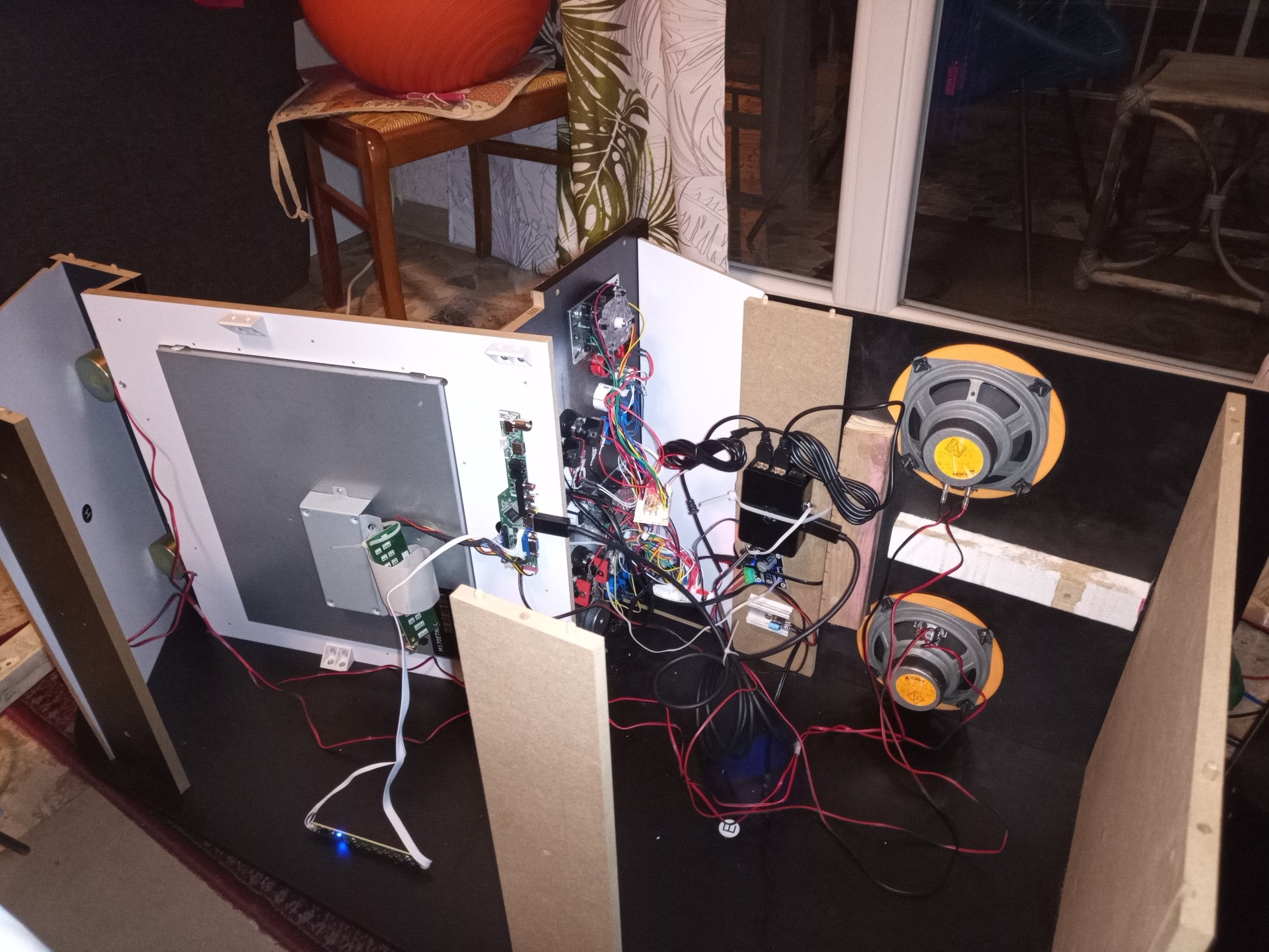

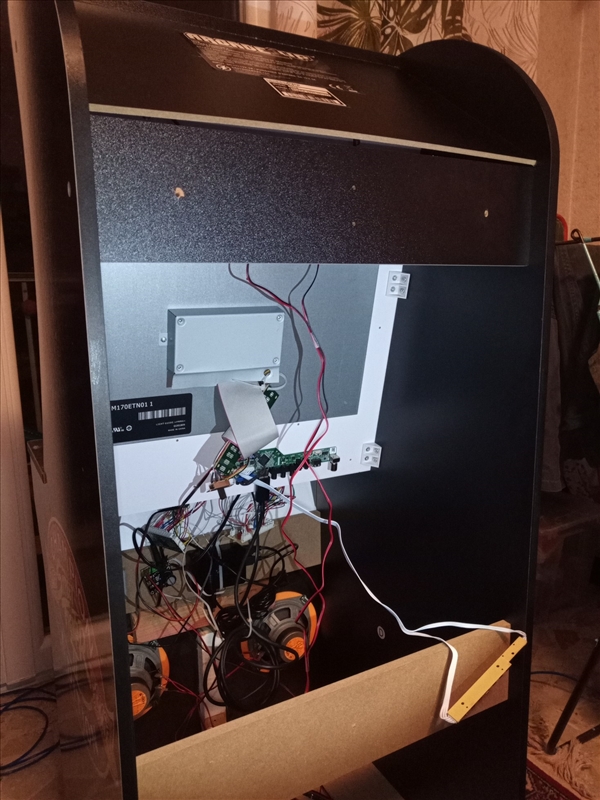

Effectivement faut mettre un contrôleur LCD à 20€ et moi j'ai mis un Pi2, quelques boutons en plus et un vrai ampli avec 4 haut parleurs parecque j'aime bien le bon son
Maintenant en plus elle peut faire jukebox

Bon, je pense que ça se qualifie pour les HB:

Ma freebox mini4K a un ventilateur minuscule, inefficace, et qui fait un bruit aigu permanent que j'entends plus dans ma pièce info que ma tour "serveur" avec 10 HDD ou le PC gamer avec un 9900K qui chauffe sous AIO/RTX 3080 etc.

J'ai donc décidé d'en finir après plusieurs années de bruit:

1) ouvrir le boitier (garantie, tout ça, oui, OK OK)

2) retourner la Freebox (vive le réglage de l'afficheur qu'on peut "rotater" )

3) débrancher le ventilateur digne des pires ventilo de chipset génération Athlon

4) un ventilo 140mm F14 Arctic

5) un connecteur d'alim USB vers 3-4 pins en chinoisium, branché sur la Freebox

6) recyclage de pads en caoutchouc récupérés sur mes boitiers Western Digital Mybook (je prends les HDD des boitiers pour les mettre en interne, l'interface SATA/USB, les boitiers et les pads sont là "okazou" )

7) superglu sur 4 pads au dessus et au dessous du ventilo, aux 4 coins pour avoir un flux d'air correct/ventilo surélevé

Résultat, silence absolu et 10°C de moins au niveau des CPU de la Freebox.

Ravi

De face:

De coté:

Détail:

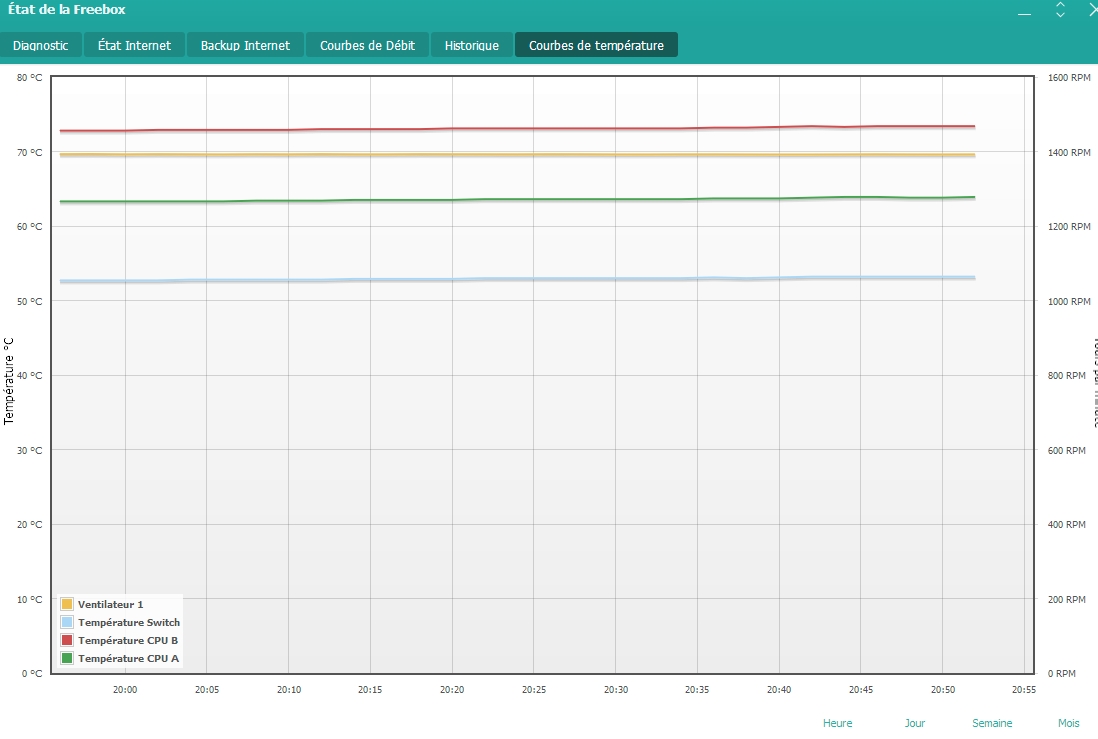

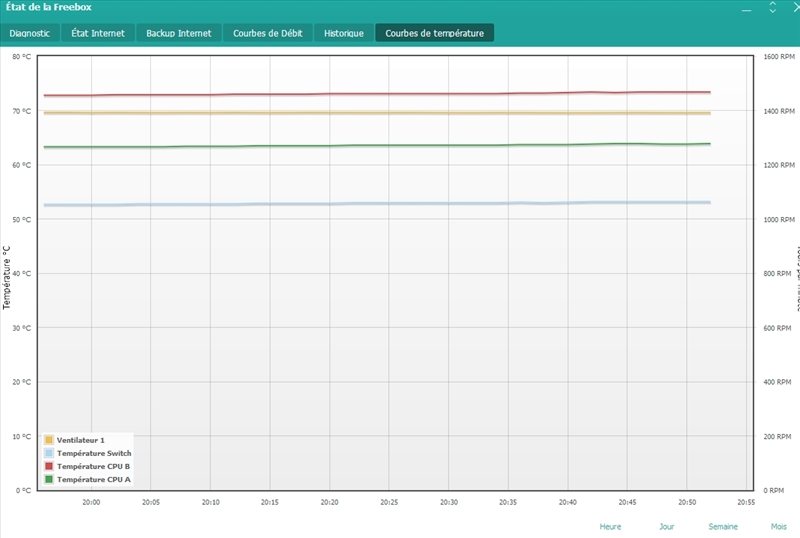

Températures avant/après:

Euh quand je vois les t° de la tienne il faut que je m’inquiète pour la mienne ?
Elle est sur un meuble espace dégagé dans une piece à 19°c

Pièce à 20-21 degrés je pense avec pas mal d'ordis qui tournent parfois H24.

Tes températures sont effectivement plus hautes et je suis surtout étonné que le ventilo ne tourne pas plus vite en réaction genre 1600 RPM au moins.

En réponse au même post sur le thread Freebox mini4K, un utilisateur a un ventilo mort depuis X temps et des températures a plus de 80 degrés en plein été etc et ça fonctionne bien.

Bon , perso , je préfère plus frais.

Si la manip te tente j'aurais contribué au HB
