Reprise du message précédent :

Le reflow sur du Kepler ça tient au mieux quelques semaines.

hum, quelques mois celui d'un pote à l'époque...

Fabrication de son vélo électrique. Talentueux le mec.

https://www.youtube.com/watch?v=eFrUZRWfrT8

J'ai arrêté au bout de 10s quand il parle de propulsion alors que c'est une traction qu'il a monté
Ce n'est pas pour minimiser l'exploit mais les mecs talentueux, ce sont ceux qui ont tout défriché from scratch il y a 10 ans pour faire la même chose et tout poster sur Cyclurba ou un autre forum allemand spécialisé.
Aujourd'hui, il n'y a presque qu'à suivre leurs recettes à moins que le gars à mis une pile à combustible dans sa boîte vu que je n'ai pas regardé la vidéo

Venant de iodure tout est possible
(et, non, c'est du LiFePO)

Mais par contre il a fait le variateur lui même

Lui il fait tout maison après un tour à la déchèterie

la pate thermique fut plus forte que la colle silicone


Un delid gratuit

C'est un fake ?
D'habitude on arrache les pins bien avant le délid !

ce genre de situation ca m'ai jamais arrivé surtout avec un socket de ce genre c'est plutot le cpu tout entier qui reste collé au radiateur et s’enlève du socket


Utilisation de pâte thermique en métal liquide ?


oooh shhh ça doit être sympa sous la pluie

Attention, la confusion est facile :

Ptin c'est HB mon immonde montage

C'est un cpu déjà delid bien sur, et de la colle silicone de qualité mais la pâte était vraiment bien collée


je suis abonné à sa chaine, c'est toujours intéressant.
le mode honteux bidouillage / peu de moyen est encore plus intéressant.
"il n y a presque qu'a suivre"
c 'est simple à dire. En réalité très peu de personne peuvent reproduire.

Salut les bidouilleux, ma fille a eu la bonne idée de tordre l'embout de chargeur et lorsqu'elle a retiré le chargeur du portable, elle a tout arraché.

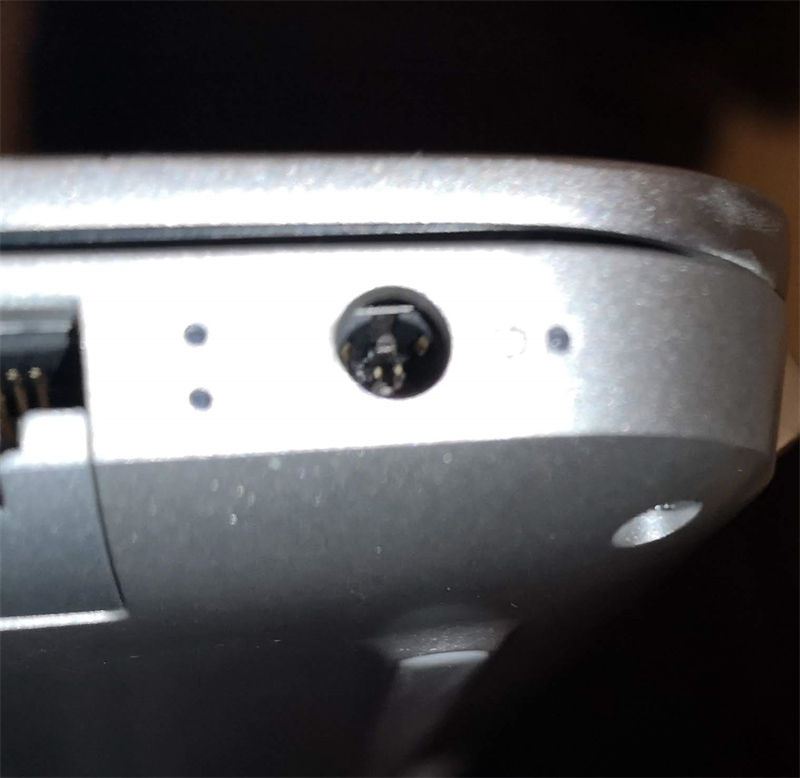

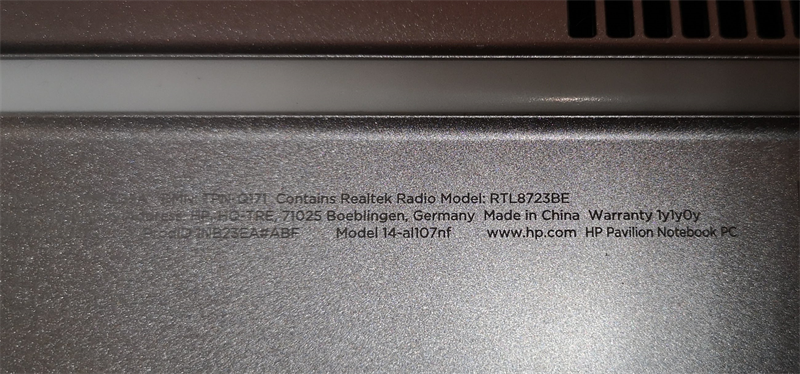

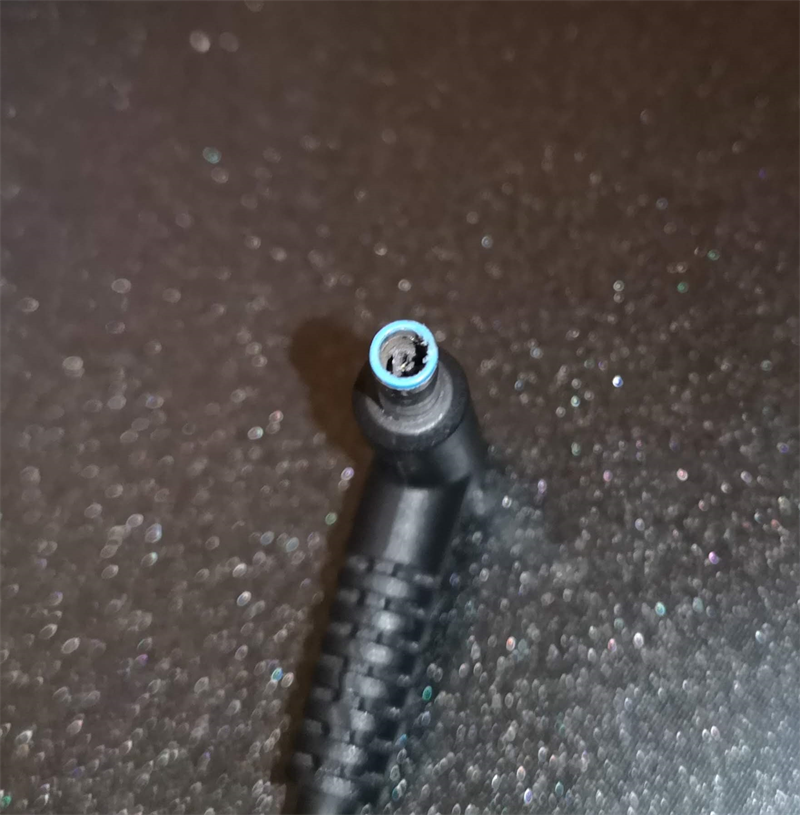

Dans le PC portable HP 14-al107nf, il y a 2 fils cuivre et dans l'embout du chargeur il semble qu'il y ait un bout de plastique coincé.

Une idée d'un bidouillage pour sauver la machine afin de pouvoir la recharger SVP ?






pince a epiler pour retirer les fragments, serrer les fesses que la prise femelle soit encore viable

si c'est cassé faut demander l'avis de thojulu
enfin LORD thojulu, maitre de l'art occulte du HB sur ordi portable
ou un de ses disciples pour savoir comment demonter le chassis pour changer la prise au fer a souder
DISCLAIMER c'est pas du bricolage pour amateur ca demande du doigté et de la finesse en plus d'un peu de d'outillage approprié   mais ca se tente

Merci, donc ça confirme que ce n'est pas pour mes gros doigts dans des moufles

avec des gros doigts j'y suis arrivé ( j'ai l'outillage sous la main il est vrai )
MAIS il as fallu 3 semaines pour que le lecteur d'empreinte reconnaisse de nouveau mon pouce

la photo doit etre sur le topic

Bon, j'ai trouvé une vidéo pour ouvrir https://www.youtube.com/watch?v=ZNyd_O_1PBs.
Je crois que je vais essayer de faire un truc propre, remplacer le connecteur de charge dans le portable, à priori c'est la référence "HP DC IN CABLE 90w 799735-Y51".


Du grand classique, j'ai déja du réparer 4 ou 5 laptop/tablette dans cet état.
Le bidouillage consiste à ouvrir et souder 2 fils à la place de la prise HS et puis mettre un connecteur x-y ou z entre ces 2 fils et l'adaptateur.
La vraie réparation consiste à ressouder une nouvelle prise qu'on trouve à moins de 3€ chez le chinois du coin de la rue de l'autre côté de la terre ^^

C'est la meilleure solution de faire ça

Réparation OK pour ~29€, 9€ pour le connecteur de charge, même pas besoin de souder, il y avait une prise et ~20€ de chargeur.
Je n'ai pas de pince assez fine pour essayer de retirer le plastique du connecteur coincé dans l'embout, lui même tordu. J'essayerai plus tard de le sauver.

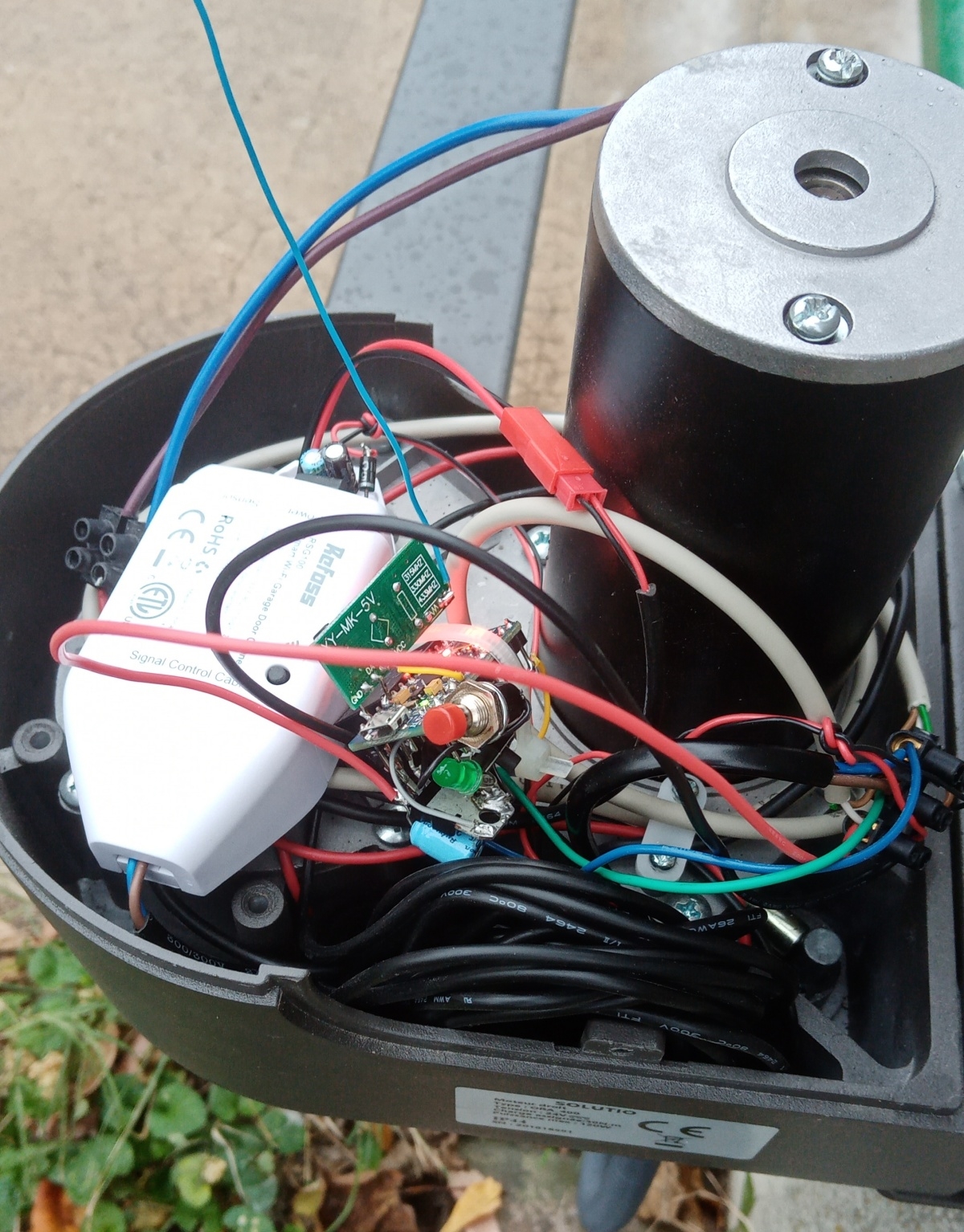

Intégration d'un arduino avec module 433 pour rendre compatible la télécommande du garage avec le mécanisme du portail.
Montage "en l'air", sucres avec trop de fils dans chaque trou, pleins de parties non isolées.

C'est joli mais ça manque de scotch orange pour rendre le truc IP44.

Ta raison, ya même un collier à la place du pisto-colle (je me suis dit que dans une boite plastique fermé en pleins soleil ça le ferait pas)
J'aurais du poster dans "life hack"

Ben avec le cable management y avait de l'idée, mais il manque ce quelque chose de boitankarton scotch orange qui donne tout son charme à un HB.
La guirlande de PCB est pas mal ceci dit.

Il y a un fil et une diode soudés directement sur la masse/le radiateur d'un transistor de puissance...
C'est quand même un peut HB ça quand même.

Oui, c'est le régulateur LM7805 son radiateur me sert de prise de masse pour 2-3 composants

Bien joué. Fais-en un topic dédié l'histoire d'en apprendre.

Un peut la flemme, mon code est pas très joli, ça ne fonctionne qu'avec un type de chips...
Bah en faite l'autre soir je m'étais motivé je l'ai mis sur mon github :
https://github.com/crazytiti/Rx_433

J'ai l'meme genre en esp8266 pour 2 portes de garage domotisées, avec une migaine à la colle et quelques composants pour le croustillant.

https://github.com/nouknouk/ma-domo [...] is%C3%A9es




la colle chaude c'est la vie.

J'ai bricolé une sonnette connectée du pauvre, qui ne ressemble à rien mais qui fonctinne

De bas en haut:
 - un poussoir pour tester, qui agit comme le bouton extérieur
 - le circuit qui n'est fixé que par de deux ses fils, que j'ai ajouté pour faire directement sonner un buzzer via le classique NE555. Le poussoir permet d'activer/désactiver ce buzzer.
 - l'arrivée de tous les câbles: alim, sonnette et ma boîte aux lettre
 - fixé avec une élastique jaune, un Shelly Uni qui gère l'aspect connecté du bazar.

Ce bazar est fixé en hauteur sur le montant d'une étagère sur pieds, pour éviter que mes chats le prenne pour cible.



Ce Shelly Uni est connecté en Wifi 4 à ma box.
Le signal va ensuite via Ethernet à un PC où tourne un serveur MQTT.
Mon téléphone reste connecté à ce serveur via Wifi 5 ou 4G via ma fibre puis ethernet.
C'est toujours moins tortueux que le fonctionnement par défaut du Shelly Uni dont le signal passe par Bruxelles (Cloud).

A l'extérieur, c'est à peine moins honteux.
J'étais pourtant parti pour faire un truc propre mais:
 - J'ai eu la flemme de mener à son terme le polissage du boîtier, d'où son aspect dégueulasse
 - Je suis déjà nul en dessin à la base alors à main levée, sans modèle et à la dremel,... Enfin, on comprend que c'est un bouton de sonnette donc c'est tout bon pour moi.
 - L'énorme câble compte trois fils alors que seulement deux sont nécessaires. C'est parce qu'il y avait avant un bouton lumineux mais dès la première pluie, il est tombé en rade, d'où son remplacement par un bête bouton qui, lui, semble réellement étanche. Ca n'est jamais que le quatrième que je teste.


c'est quoi cette barre d'espace


Honteuse pokeball.

J'avais même pas calculé ça

Non, mais ça rend très bien


C'est la barre espace du Ducky Shine 7

J'ai revu la gestion de ma sonnette et de la boîte aux lettres.

Le résultat est un peu moins honteux mais ce que j'ai ajouté depuis mes dernières photos l'est quand même pas mal  .

Rappel du contexte:
A l'extérieur, la sonnette est un bête bouton poussoir.
La boîte aux lettres est pourvue d'un contact magnétique avec l'aimant sur la trappe et le capteur sur la paroi de la boîte, qui tombe juste en face de l'aimant quand la porte et la trappe sont fermées.
Les deux sont reliés en filaire jusqu'à l'intérieur.

A l'intérieur, un Shelly Uni gère l'aspect "connecté" via le protocole MQTT et un serveur sur mon LAN.
La sonnette comme la boîte aux lettres font ainsi sonner mon téléphone via une notification.
En théorie, c'est top mais en pratique, mon téléphone perd temporairement la connexion quand il passe d'un réseau à un autre, même si ne fait que jongler avec mes propres réseaux Wifi.
Il peut en outre être en mode Ne pas déranger. Bref, la réception des notification n'est pas fiable

C'est pourquoi j'ai ajouté deux montages:
 - un basé sur un NE555 pour la sonnette qui fait sonner un buzzer du genre qui déchire les tympans.
 - un basé sur une bascule RS pour la boîte aux lettre, dont l'ouverture allume une led bleue avec un bouton qui permet de l'éteindre.

Après avoir fait tout ça, la boîte aux lettres ne fonctionnait plus. J'ai passé une journée à investiguer sur tout ce que j'avais modifié ou refait, pour finalement découvrir que c'est le capteur dans la boîte aux lettres qui s'était décollé: une coïncidence particulièrement improbable.
Après avoir recollé ce capteur (en fait l'aimant sur la trappe), tout fonctionne nickel.
A noter que la colle qui n'a pas tenu était de l'époxy.
J'ai tenté cette fois de la cyano. Si elle lâche elle aussi, ça finira par un boulon à travers la trappe

Le Shelly Uni avec le petit circuit dédié où arrive la plupart des fils, et celui dédié à la sonnette, qui fait sonner le buzzer

J'ai viré les dominos et le gros circuit ne pendouille plus par ses fils.
Mais c'est au tour de la la pokéball de pendouiller sur les siens, le bouton servant à tester la sonnette.

Juste sous l'écran principal sur mon bureau se trouve le voyant de la boîte aux lettres avec le bouton pour l'éteindre, la récup d'une ancienne sonnette pas assez étanche pour rester à l'extérieur:

Nb: La fixation de travers à la colle à chaud appliquée à la truelle

A ce bouton pendouille le circuit qui le gère:

Peut-être finirai-je par le fixer mais ce n'est pas à l'ordre du jour ni même du mois.

Comme le composant intégrant les quatre portes NAND que j'utilise pour constituer une bascule RS ne peut fonctionner qu'en 5V alors que tout le reste de mon bazar est en 12V, mais qu'il faillait une masse commune, j'ai apporté le 12V sur un circuit abaisseur de tension qui produit les 5V requis. Ce petit circuit (acheté tout fait en Chine) est derrière le circuit précédent, le carton servant à éviter les court-circuits.


Je peux fournir le schéma des circuits si ça intéresse quelqu'un. Je ne le fais pas maintenant parce que ça supposerait de les mettre au propre.
