Reprise du message précédent :

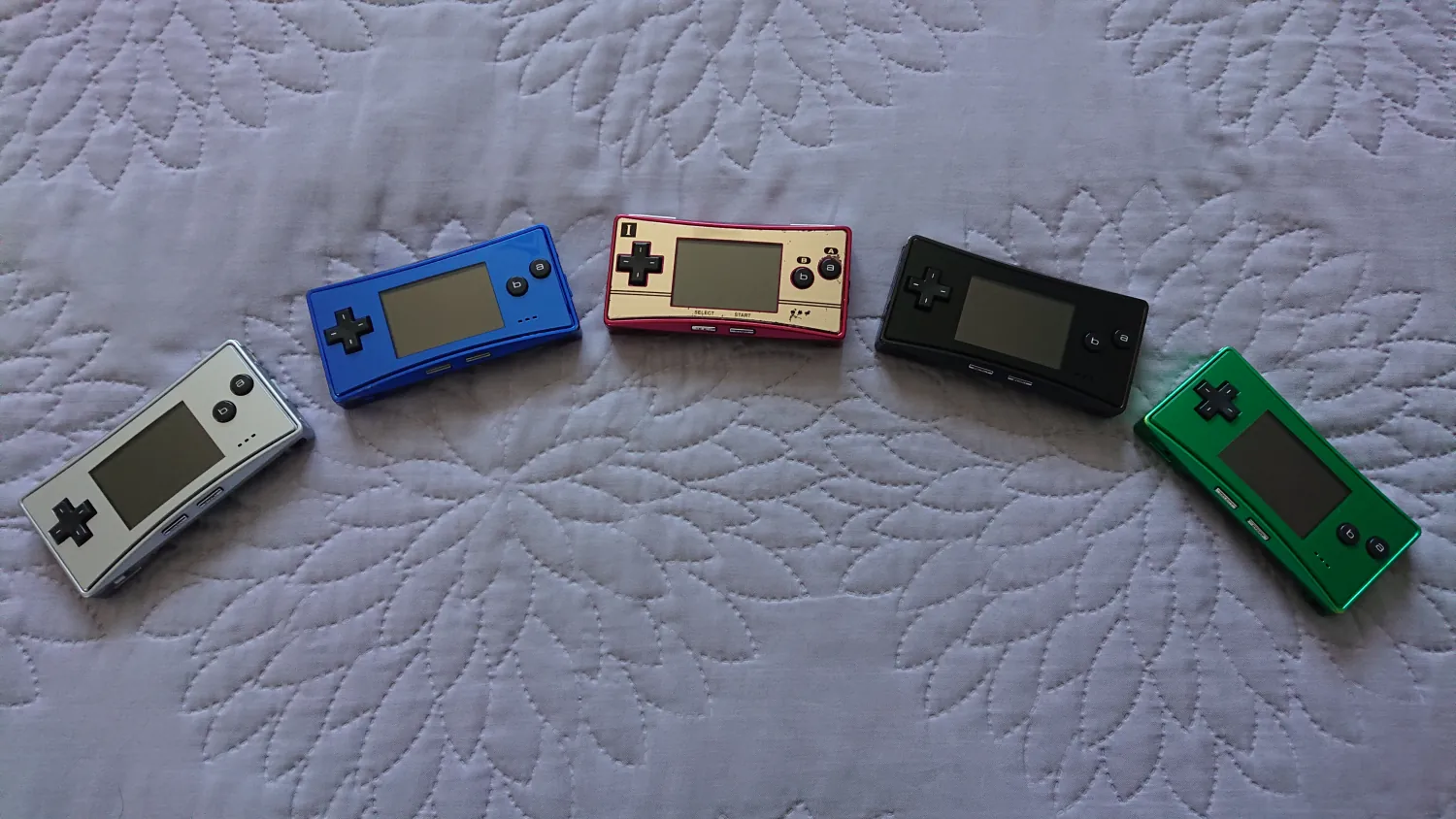

https://root.aerofab.info/hfr/retro [...] _face.webp

Je tease un peu le temps que je rédige mon post

Prem's

xD

C'est en ligne sur Achat Vente, j'mets pas de lien mais cherchez sur mon pseudo

haaan


Perso j’ai commencé par une gba chopé sur Vinted. Écran ips sur république (qui étais naze du coup j’ai du en recommandé un sur AliExpress)
Et le petit ez flash qui va bien. Ça a du me coûter 200-300 balles au total mais je suis satisfait du résultat final

Après mon pote m’a filé sa GBC et la aussi j’ai commandé un kit Shell + écran ips chez Ali et ça rend vachement bien. Petit ez flash également special jeux gb (Mais c’est dommage tu peux pas avoir de savestates ou des cheat avec)


Belle photo de famille

Jpeux vous montrer la mienne ?

De photo de famille   ( y a 5 intrus komem)



Pour les plus courageux :





Bon par contre ca rutile pas autant chez moi

Chouette collec ^^
J'aimerais bien essayer une VirtualBoy un jour


Et ouais mes consoles ont du vécu derrières elles

Pour la plus part c'est mes consoles d'époques perso, et quand on est gosse/ado on fait pas super gaffe m'voyez

J'en ai une autre partie neuve en boite, mais c'est triché

EDIT : LA GBM rose est a ma sœur !!!


Elle est très bien en rose

Je t’en débarrasse si tu veux


Nope j'ai prévu de lui rendre (si elle n'en veut pas on verra ) quand j'aurai vendu un de mes reins pour acheter une de Faboss


Viendeeeeeeeeeeez sur mon topic vente, faisez vous plaisir

J'ai drap, je cherche activement un donneur d'organe


C’est où ?

Si t’as une gb micro à prix « correct » je suis preneur



Elles sont à des prix du marché    Mais en bien meilleur état que certaines en vente sur Vinted & co.

J'aurais été intéressé, mais genre en paiement en deux fois. Pas sûr que ça passe


Ah, sinon, j'attends du matos pour rénover une Neo Geo Pocket Color (sans boite), la coque est en excellent état, donc ça sera changement de boutons et écran. Pour l'écran, celui de Cloud Game Store me semble bien, pas besoin de découper la coque et l'écran fait exactement la même taille que l'original.

J'me suis lancé dans mon premier récap de gamegear... Et j'ai des bandes n&b et pas d'affichage

https://youtu.be/D4AR8CRtQUo

Problème de condo a refaire ?
Question bonus avec un multimètre, il y aurait moyen de déterminer quel condensateur serait mal positionné , serait HS ?
Super banco : quel réglage ? (J'arrive pas vraiment à avoir un résultat net (j'ai ce modèle PeakTech® 2025 A Multimètre numérique True RMS ~ 6.000 points ~ 1000V AC/DC ~ 10A AC/DC ~ Auto-Range https://amzn.eu/d/hH8MejG)

Merci

Il y a pas mal de vidéos sur la GG  sur la chaîne  retrosix : https://www.youtube.com/channel/UC6 [...] QxXQJ860Sg

Il explique le comportement électronique de la console.

Bon courage !

vous allez finir par me donner envie de m'y mettre. j'ai deux GG qui trainent quelque part chez mes parents.

tant d'heures passées dessus


Merci, je vais recommencer ce soir je pense PFff

J'ai regardé la video et en effet, ce comportement on l'a avant un recap.
Est ce que tu peux poster une photo de la carte mère avec les condo recapé ?

Tu ne pourras pas vérifier grand chose avec un multimètre, quand un composant est dans son environnement, les mesures sont faussées par les autres composants, il faut d'abord le sortir avant de mesurer, et pour un condo tu peux te mettre simplement en Ohmmètre et regarder si il n'est pas en CC.

Merci, je tente le rerecap ce soir du coup je vais bien renettoyer la CM (Tresse pour absorber, alcool iso, puis Flux avant de ressouder, et tester chaque condo en dehors de la console du coup avant)

Si ça ne fonctionne pas, photo

J'ai ressorti tous les condo, testés en ohmetre, nettoyés les pads de contacts et ressoudé, mais j'ai exactement les mêmes lignes pour l'affichage

Sur la photo de droite, C85 semble avoir les 2 pattes très proches l’une de l’autre...assures toi qu’elles ne se touchent pas.
Vérifie toutes les pattes de tes condensateurs.

Merci, je teste ce soir, j'avoue que ça m'agace un peu


Questions qui peuvent paraître bête :
as tu bien vérifié la polarité pour chacun ? peut être une malencontreuse inversion ?
Ce sont bien des condo de qualité en 105° pour tous ?
Le voltage de chacun est bien respecté (en plus de la capacité), au dessus, mais surtout pas trop ?

Les condo qui sont debout ne touchent rien ?

Pourquoi tu n'a pas ajusté la taille des pattes pour moins avoir ce soucis ?

Les condos viennent de chipznmod, pour la polarité, la carte mere est trop abimé à certains endroits, du coup je me suis aidé de ce schéma

https://console5.com/techwiki/image [...] 2-ASIC.png

J'ai vraiment un doute sur C37 et C39 mais la photo n'est peut etre pas assez bonne, on dirait que la soudure ne fait pas contact a cause d'un défaut sur la carte ?
Concernant C49-C35 es tu sur qu'ils ne se touchent pas ?

Si tu peux faire des photo plus pres ?

Si c'est le cas, tu as vérifier que la continuité entre la patte du condo C37 ou C39 vers un autre endroit de la carte ou cela devrait etre connecté ? (une résistance a coté par exemple ?)

Sinon, a part ca, j'ai pris les photo et video hier pour rediger un petit comparatif des écrans Retrokai, Retrosix V1 et V2.

je trouve que le rendu sur les photo ne font vraiment pas le même effet, et les défauts de shimming sur les vidéo est atténués, car c'est pire en vrai.

J’espère qu'on se rendra compte des éléments dont je parlerai..

Photo de famille :

-------- Originale ---------------------- Retrosix V1 -------------------- Retrokai -------------------- Retrosix V2

Bohlala, y en a 2 qui mériteraient un peu plus d’attention xD
Edit : comme par hasard, les 2 retrosix

Mais non, mauvaise langue

Les retrosix sont ouvertes car ce que j'avais prévu de faire avec mon pote c'est que je lui recap et monte un nouvel écran dans sa console gratuitement (écran compris) et ca me permettais d'uppgrade la mienne en V2.

Mais finalement il va sûrement garder la V2...
A moins que retrosix prévoient des maj soft sur cette V2..

Je referai une photo quand tout sera refermé et sous tension.
Mais j'avais pas la motiv ce week-end


Nouveau lot de photos, j'ai refait des soudures etc... mais toujours les mêmes lignes












Qu'est-ce qui est le mieux pour nettoyer les coques de nos consoles?
Et quand il y a des traces de colles de stickers?


Est ce que les lignes sont fixes ? sinon le reste fonctionne ?




L'alcool, tout le reste abime le plastique.



L'alcool
L ALCOOL


Lequel?

Isopropylique max

(Ménagé si t'as peur)


ça s'achète où l'ipa ? (non pas celle là )

j'en trouve pas en gs ou gsb

Parfois en pharmacie, sinon sur amazon.

Merci.

J'ai peur de rien

Y a des p'tits trucs étranges notamment sur cette photo : https://rehost.diberie.com/Picture/Get/f/162185

Si tu observes le condensateur situé à gauche de R45, j'ai comme l'impression de voir une patte qui ne lui appartient pas qui passe dessous.

Ou encore sur cette photo : https://rehost.diberie.com/Picture/Get/f/162183
Une des pattes de C49 semble toucher C41.

J'ignore si c'est un effet d'optique ou si c'est la réalité... dans le second cas, faut que tu fasses attention à ce que les condensateurs que tu soudes ne touchent que la piste qu'ils sont senser toucher.


Carrefour rayon entretien menagé (l'alcool iso parfoit danle bricolage avec l'acetone et le white )



Alcool iso alors
