Hello tout le monde !

Je veux changer les FAN d'origine sur un projecteur ou même une personne sur un forum US la fait, mais je n'arrive pas à comprendre le branchement.
https://www.avsforum.com/threads/va [...] t-64307497

C'est assez "simple", on veut adapter un ventilateur +12V 4 PIN vers une prise 1.5 JST ZH.
Sauf que là je bloque c'est que le projecteur on a pas le même schéma sur la fonction de chaque câble.

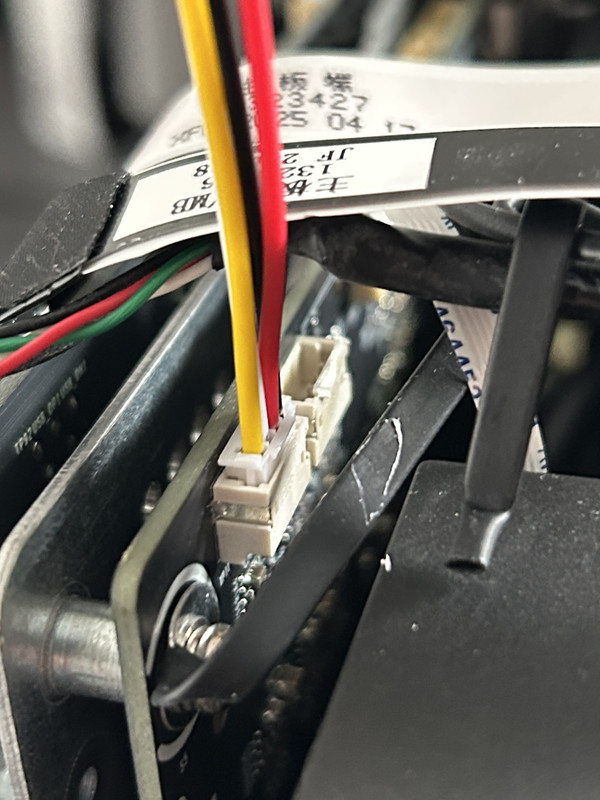

Par exemple ici sur le projecteur 1.5 JST ZH:

Hors, un ventilateur 12V standard c'est

Savez-vous comment je dois m'y prendre ou existe t-il des adaptateur/Convertisseur sans que je puisse souder (J'ai pas le matos) ?

Merci

Salut,

Tu n'as pas le matos pour souder mais pas non plus pour sertir, or il est dit :

Vu les puissances je dirais que dénuder et assembler les câbles par torsion devrait suffire, après peut-être que l'ajout d'une colle conductrice pourrait te tenter (et recouvrir avec des gaines thermo-rétractables).

Hello, c'est même plus simple que cela il suffit de débrocher les connecteurs sur la prise, les mettre dans le bon sens et de les rebrocher dans le connecteur plastique, je le fait assez souvent faut pas forcer sur le petit clip plastique il casse vite, et bien repère le schéma de branchement

Merci pour vos retours.
J’ai commandé un nouveau fer à souder. Ça servira toujours dans tous les cas.
Par contre, je dois quand même fabriquer un adaptateur puisque d’un côté (Ventilateur) j’ai un connecteur MÂLE  4 pin PWM et de l’autre une prise femelle 1.5 JST ZH …

Je pense prendre ça et les adapter sur le ventilateur +12V en respectant oui le câblage

https://amzn.eu/d/0io0kp1n

Si j'ai bien compris coté ventilo tu as un femelle Molex KK à remplacer par un femelle JST ZH 1.5. Pas besoin de faire un adaptateur, par contre si le ventilo tombe ne panne il faudra re-transplanter la prise.

Vu ton lien j'en déduis que c'est un ajout et non un remplacement? Sinon pourquoi ne pas récupérer les prises des ventilos d'origine?

Oui tu as raison pour récupérer la prise du ventilo d'origine, mais justement c'est plus un test et si revente je remet les origines.

Je vais mettre ceux là
https://www.amazon.fr/dp/B00KF7S9F6 [...] _lig_dp_it

Le but est de remplacer ces ventilateurs d'origine qui font un bruit pas possible par des Noctua comme le lien du premier post qu'une personne a déjà fait.
Mais je dois adapter la prise du Noctua pour ce foutu JST ZH 1.5 sur le VP

Pas compliqué il a utilisé le code couleur (PWM=Control et Sense=Tach), si tu veux une image :

(désolé elle est un peu grande mais la flemme de la refaire).
Il suffit de faire attention au sens des prises.

Pour la prise Molex par exemple tu as ce câble 4 broches mâle/mâle sur ModDIY qui te permettras de faire tes 2 adaptateurs.

Edit : La mise à jour du microgiciel est sortie en décembre, contenant entre autres "logique de controle ventilateur optimisée pour un fonctionnement stable".

Merci d’avoir prit le temps de répondre et ton montage est très bien
En fait tu confirmes ce que j’avais imaginé

Le tout était aussi de commander les câbles pour fabriquer mon adaptateur et point revenir sur la config d’usine.

Je vais regarder demain dans le détail ton câble.
La mise à jours n’a rien fait pour moi. Optimisation zéro. C’est pourquoi je me lance dans de mod.
Et dans ma pièce dédiée je n’avais jamais eu ce bruit depuis les beaux jours. A 2300 tours/ min j’ai failli le balancer par la fenêtre !
J’ai aussi le but d’optimiser le refroidissement comme le post sur AVS. à part cela j’adore de VP (et je viens de plusieurs modèle dont des Sony gamme pro).

Oui bien sûr, le câblage est ok. Il faudra en pratique simplement faire attention à ce que les prises soient dans le bon sens ou directement étiqueter les câbles si tu veux être sûr de ne pas faire d'erreur.
Ne pas oublier aussi de passer les gaines thermo avant de souder si tu en utilises.

OK merci.
Mais je pense à un truc, sinon j'ai juste àtrouver la prise Molex 4 PIN côté ventilateur car les câbles JST ZH sont nus...
J'aurai juste à les "enfiler" ^^

Comme tu as acheté un fer à souder, autant souder. Je t'ai mis le lien pour un câble qu'il suffira de couper en 2 pour pouvoir faire les adaptateurs des 2 ventilos. La gaine thermorétractable sera pour isoler tes soudures une fois réalisées.
Note que pour le câble que je t'avais mis en lien les fils seront noirs donc  tu devras enlever tout le gainage pour identifier chaque fil (à moins d'avoir un multimètre).

Les JST que tu as mis en lien Amazon ne sont pas "nus". Le câblage est fait par sertissage des broches. Il t'aurait fallu donc une pince à sertir, les broches qui vont bien et le boitier de connecteur.
Le Molex KK 2.54 4 broches mâle type connecteur à sertir sur câble est une plaie à trouver, je viens de voir qu'il est dispo chez ModDIY. Il fallait choisir l'option "broches nécessaires" et évidemment pour celui-là il n'y a pas de photos de broches comme avec les autres connecteurs.

A toi de voir si tu renvoies le fer à souder pour passer au sertissage par contre il te faudra des broches supplémentaires. Souder 2 fils entre eux avec un fer de mauvaise qualité sera probablement bien plus facile que de sertir de petites broches avec une pince de mauvaise qualité.

drap

Non mais la soudure j’en ai déjà fait.
Cela me convient parfaitement. Faut bien travailler un peu.
Merci pour tous tes renseignements c’est très utile !

Je reviendrai te dire comment ça s’est passé.

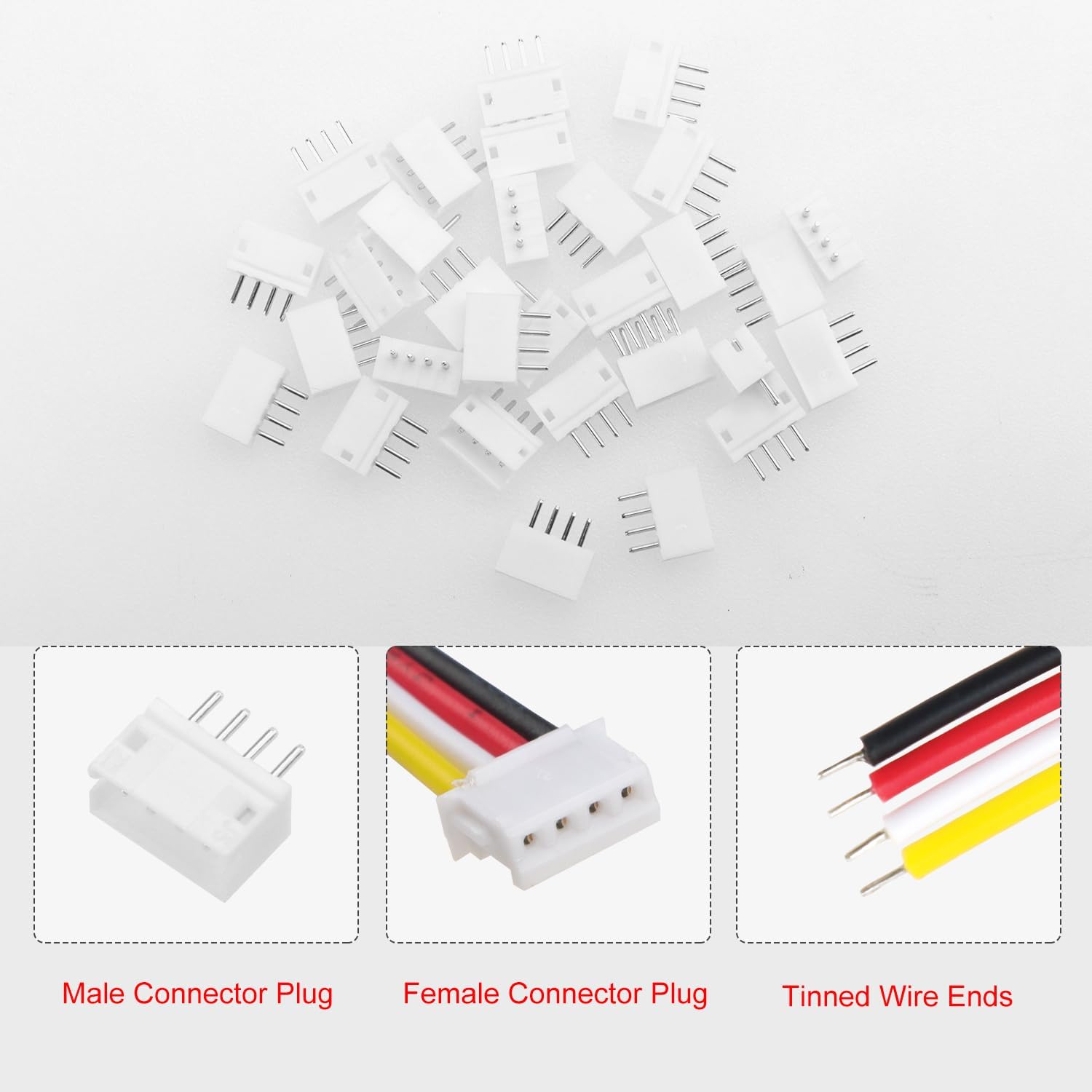

https://www.amazon.fr/dp/B0CBWYJC78 [...] dp_it&th=1

Tu veux dire que même s'ils ont l'air nus, il y a de l'étain ? Au pire les les recouperai, c'est la prise qu'il me faut pour arriver en femelle 1.5 JST ZH.
https://m.media-amazon.com/images/I [...] L1500_.jpg

Ah je n'avais pas fait gaffe, j'avais seulement vu les connecteurs femelle cablés (donc pasà proprement parler "nus" ).
Les connecteurs mâles ne te serviront à rien.

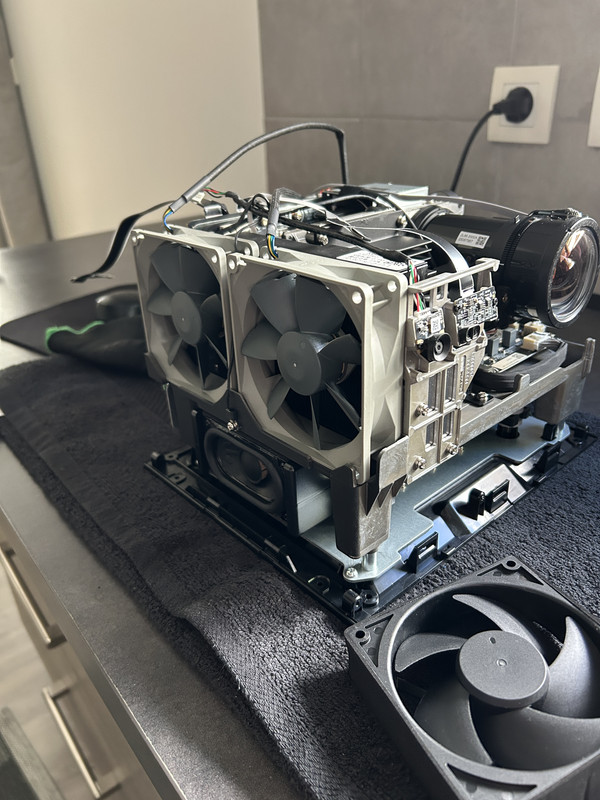

Si si, les prises sont correctes, c'est bien des femelles qu'il faut. Je viens de démonter le VP

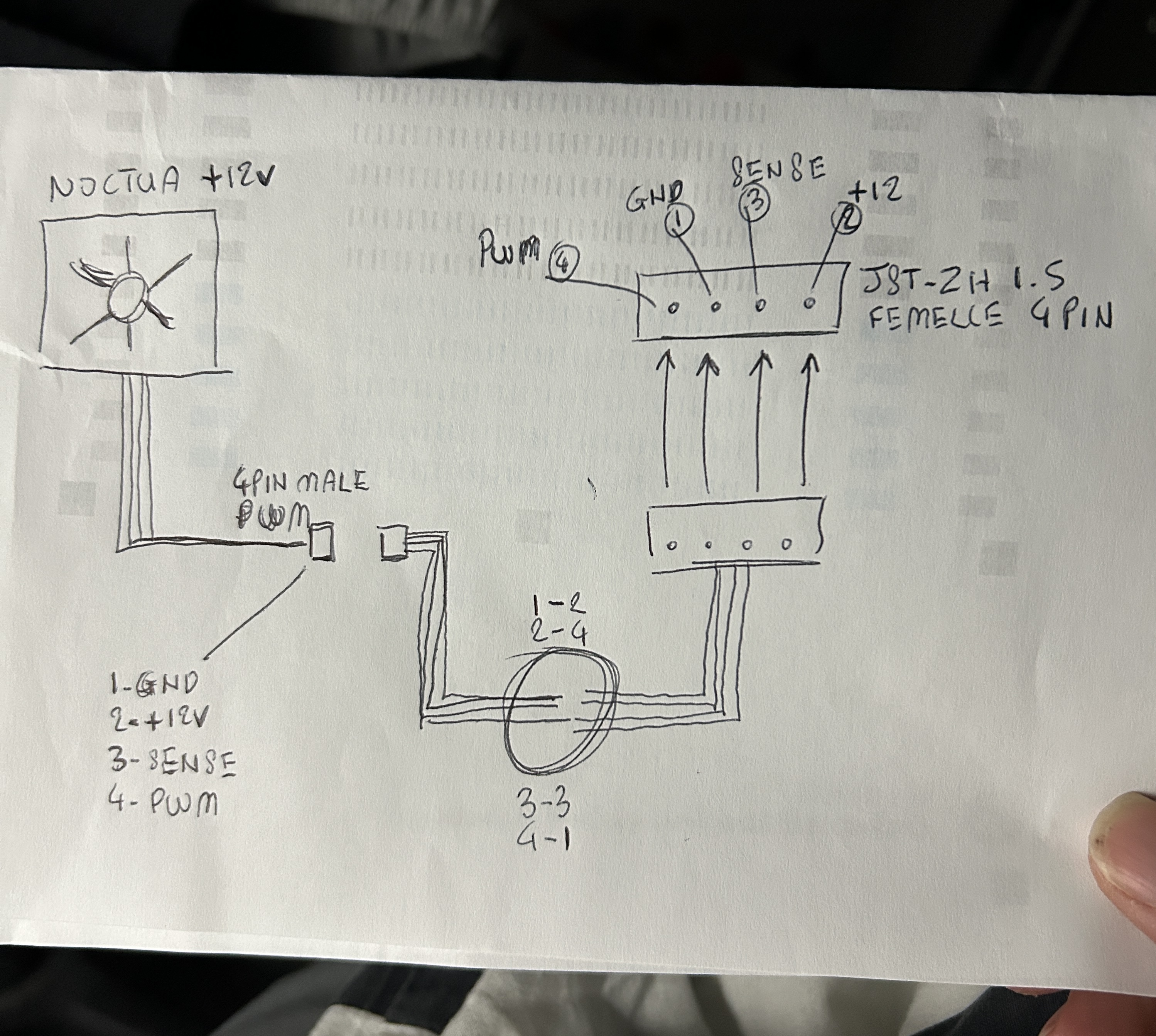

Plan final

pourquoi tu ne récupères pas simplement le connecteur de l'ancien ventilo ?

tu retires les fils (en général avec une aiguille on arrive à les déclipser proprement)

tu fais pareil sur le connecteur PWM du nouveau,

tu enfiches les fils du nouveau ventilo dans l'ancien connecteur, et c'est reglé non?

Ahem

Et bien oui.
Fais-toi un peu confiance. Je comprends que bidouiller ta bestiole à 2k€ te stresse un peu mais ce ne sont que 4 fils à souder, alors tu le fais, tu vérifies 3 fois que c'est bon et puis si c'est pas bon tu coupes et tu recommences.

Il veut que ce soit reversible et un Molex KK dans un JST ZH, il va falloir élargir un peu.

Oui ça vaaaaa
J’avais pas capté que tu parlais des prises mâles fournis aussi (Dont j’avais même pas fais gaffe )

Ha non mais rassures toi je suis confiant.
J’attends juste les ventilos et mes fiches molex...

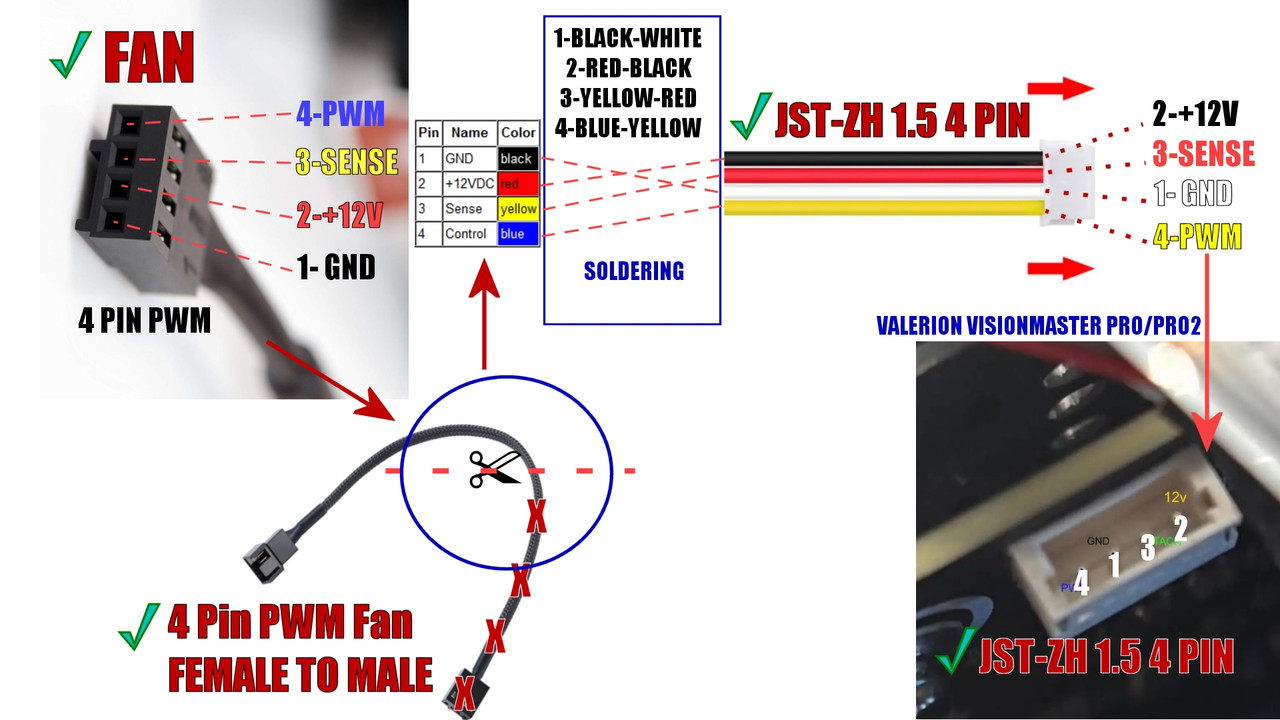

Donc j’ai fais mon petit plan en attendant pour que ça serve aussi à d’autres.

@ kabyll. Fux hu hu a répondu.

ah pardon, j'ai survolé et j'ai vu des schéma illustrant le fait de couper les fils,

j'avais pas fait gaffe que c'était sur un connecteur femelle/femelle

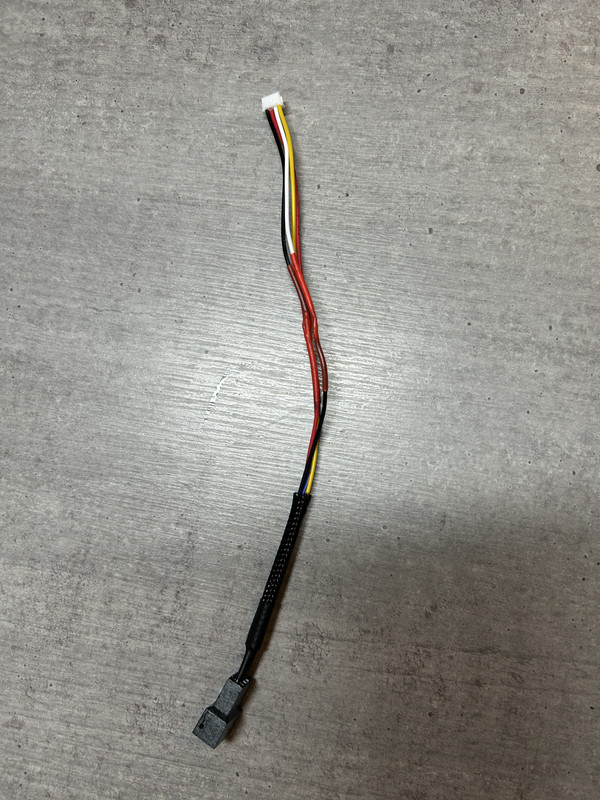

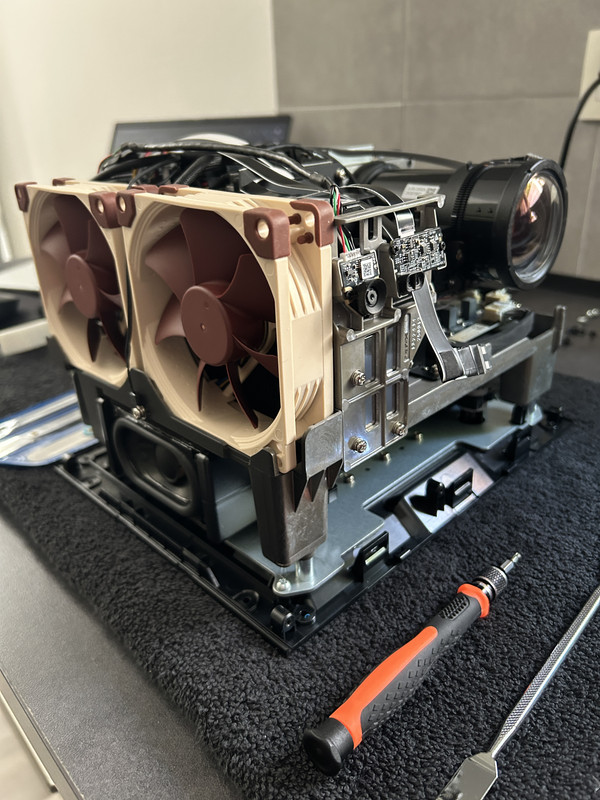

Adaptateur OK

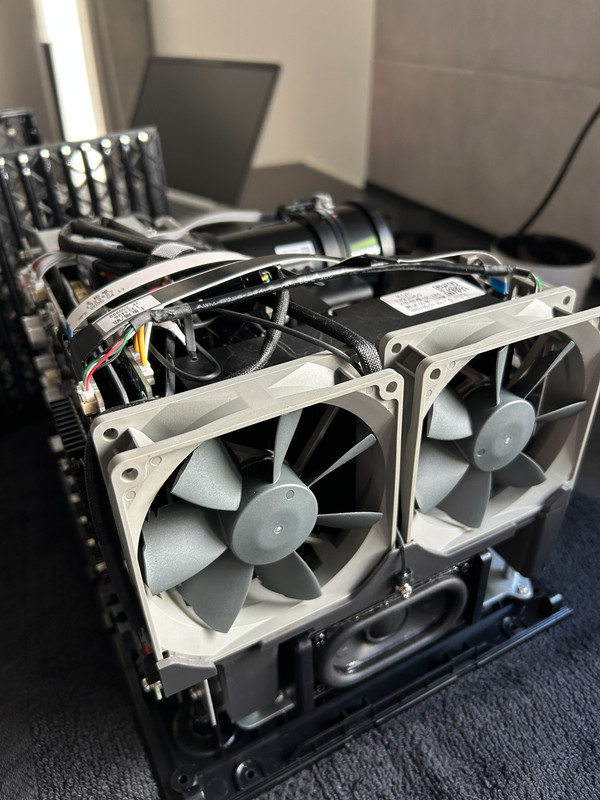

Mise en place des nouveaux FANs B9 Noctua OK.
Tout est opérationel





Alors le verdict, c'est silencieux ou inaudible? (accroché au plafond ou haut du mur?)

Bien ouej.

Mode plafond. Résultat mitigé. à faible rotation (1500 RPM) c'est + audible, plus grave, donc nettement plus bruyant..
Les ventilateurs d'origines sont plus discret, c'est NET.

Par contre, si on est > à 1800 RPM le Noctua sont moins bruyant.
Résultat des courses à des températures sous 25 degrès dans la pièce, on est bien.
Au delà, il vaut mieux aller faire un piquenique ou à la piscine (Si pas de clim biensur) et on laisse tomber le home cinéma.

J'ai également testé le Noctua A9. Même constat.

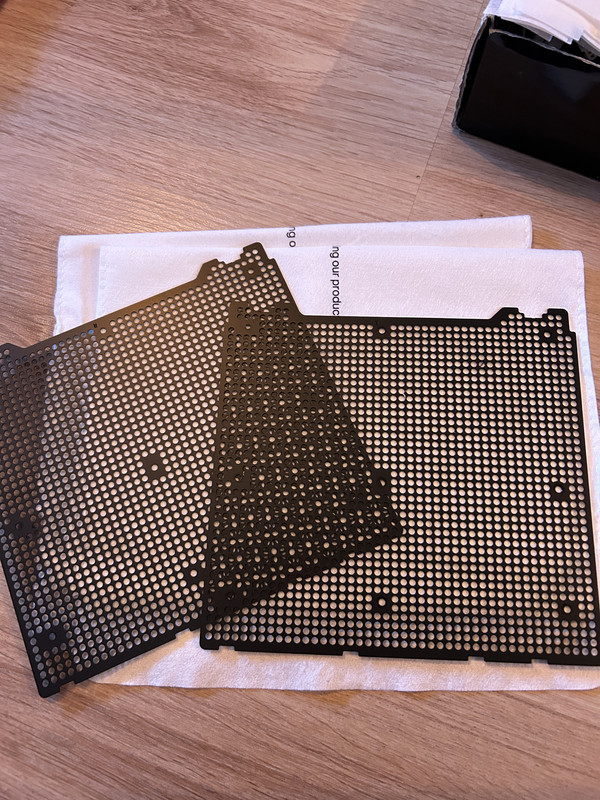

Donc pour le moment, j'ai tout remis sauf des grilles sur les côtés qui obstruent complètement le air cooling. Et là c'est déjà -4/5 degrés.
J'ai eu cette info par un pro sur le forum AVS.

Noctua A9

Noctua B9
