Reprise du message précédent :
Il est possible que l'éclateur de paires soit prévu pour connecter 2 réseaux Ethernet @100 Mbps, et non 1 réseau Ethernet + 1 téléphone.
En effet, le téléphone utilise habituellement les plots 4 et 5.

http://reho.st/http://csimg.webmar [...] e-type.jpg


merci pour cette piste

alors j'ai acheté ça:
http://www.amazon.fr/gp/product/B0 [...] uctDetails

et ce que tu me dis c'est qu'il ne ferait peut être pas la même chose que:
http://www.amazon.fr/MicroConnect- [...] omputers_2

?

en tout cas je vais verifier que j'ai bien essayé les deux côtés pour le câble téléphone. je pensais que c'était symétrique.

et @PowerNabot : oui l'adsl marche tres bien sans cet eclateur...

Bonjour tout le monde,

je viens d'emmener dans mon tout nouvel appartement, et j'ai le souci suivant.
J'ai un Coffret de communication avec une DTI et tout le reste et je voudrais pouvoir brancher ma boxe ailleurs que dans le coffret de communication. J'ai 3 RJ45 reparti dans mon logement.

A savoir, chose peut être importante à préciser que je suis en regroupé partiel.

J'ai fait plusieurs Tests :

- brancher la boxe directement sur la prise DTI (internet et téléphone sur IP OK)
- Brancher le téléphone fixe RTC (01....) sur la DTI avec le filtre qui va bien OK
- Brancher le téléphone fixe RTC (01....) sur une prise RJ45 de mon logement avec le filtre qui va bien OK
- Brancher la box directement sur un RJ45 de mon logement avec un câble RJ11 mal-mal Failed
- Brancher la box directement sur un RJ45 de mon logement avec le filtre qui va bine pour arriver un RJ45 mal dans la prise murale femelle Failed

Voici les photos de mon coffret de communication :





PS : A savoir que sous le Filtre Maitre ADSL 2+ qu'on peut voir sur les photo il y a 3 entrée : LINE - MODEM - PHONE
un rj45 est connecté sur l'entrée modem mais n'est branché nul part


J'ai trouvé tout seul

C'est bien, mais qu'est ce que tu as trouvé ? Ca peut en intéresser certains...

Alors en faite, il suffit de brancher le 4e RJ45 de la pieuvre de 4 qui est connecté nulle part aux fesses du filtre maître dans l'emplacement modem (il y a trois emplacements aux fesses du filtre maitre LINE MODEM PHONE).

Par contre je rencontre un autre problème maintenant, si je décide de connecté la box dans le coffre de communications, donc je branche cette fois-ci un câble rj45 à l'emplacement modem du filtre maitre et l'autre bout du câble RJ11 à l'emplacement ADSL de ma box.

Mais du coup, tous les RJ45 de l'appartement sont du téléphone RTC, moi j'aurais cru que ça aurait fait un grand réseau Ethernet et que la box aurait été câble de redirigé vers les rj45 du téléphone ou de l'internet, mais non....

salut, je viens de descendre ma box à la cave et tirer un câble Cat6 vers le haut, en parallèle avec le fil du téléphone (ancienne gaine du téléphone).
Le switch ne reconnais pas de réseau Gigabit, seulement dégradé (lumière orange au lieu de vert)
(J'ai branché moi même le câble réseau sur des RJ45 murales).

Comment est-ce que je peux connaitre le débit du réseau entre la cave et le rez de chaussé ?


Avec un câble ethernet qui va jusqu'à un switch placé dans le coffret, lequel distribue le réseau partout dans la maison.

Je suis très content de cette série : http://www.ldlc.com/fiche/PB00022977.html


N'importe quel switch en fonction de tes besoins.


alors moi on m'avait dit un eclateur de paires de RJ45 et pour linstant je n'arrive pas à le faire marcher (cf un tout petit peu plus haut...)
qqn peut il maider svp.....

Oui c'est simplement une barette de brassage.
Il faut voir chaque port comme le départ d'une rallonge ethernet
Enfin, ethernet si les 4 paire sont bien câblées des deux côtés.
Normalement oui s'il y a bien les RJ45 femelles au tableau.

un gigabit ça coûte pas forcément grand chose. ce serait dommage de rester en 100mb

Celui la plutôt : http://www.amazon.de/gp/product/B0 [...] UTF8&psc=1
Et oui c'est bien, j'ai, mais on peut faire mieux si tu peux monter en budget

XaT



Ton modèle est un switch simple , le second est manageable ( configurable via interface web ou logicielle )
Honnêtement pour moi le second n'a pas d’intérêt ( sauf si tu veu perdre ton temps a bricoler )


Puis surtout le côté manageable de ce switch ce n'est pas uniquement par un programme sous windows ?

Malheureusement oui
Il n'y a pas assez de ROM pour héberger dessus une GUI. Et Netgear ne propose pas de CLI.


n'importe quoi , ma freebox tv est branchée derrière un switch 3com Fast Ethernet non manageable ( 100MB ) qui a facile 13-14 ans .
tout passe , même les film HD . et sur ce switch j'ai d'autre équipements

ce qui ne faut pas entendre

Pour tester le câblage Rj45, vous avez un testeur en particulier à me recommander


D’après sa doc mon switch ne gère que le 802.3/802.3u .
Aucune trace d'igmp snooping dans les specs techniques .

Mon modèle est un 3C16734A si tu veux chercher .

Je reste sur ma position , un switch basique suffit amplement a l'utilisation de mydriaze .

Aucune idée de comment dialogue la freebox avec le player mais cela marche et mon réseau ne s’écroule pas .

regarde içi, je ne suis pas le seul a " vanter " cette solution ,

http://www.cuk.ch/articles/5327

je comprends très bien le principe de l'igmp snooping mais celui ci n'est pas indispensable

J'ai pris ce testeur, ça marche bien.http://www.ebay.fr/itm/Testeur-LED [...] 4aca8957c1

Merci, je vais voir ça

Pareil, ça fait son boulot

Le gs108 est parfait pour une utilisation simple en gigabit. robuste, fiable, ça fait son job pour un bon prix.

La solution?

Bonjour je souhaiterais un renseignement... voici le resumé:
RdC ............... Labox numericable 100 mega dans le salon...
à l'étage
Chambre 1  acutellement cable rj 45 cat 5 de 20 mètres relié à labox, marche tres bien, bon débit utilité internet streaming youtub...
Chambre 2 souhaite mettre prise rj45
Chambre 3 souhaite mettre prise rj45

donc actuellement un cable rj 45 blindé de 20 mètres part de ma box (la box numericable) jusqu'a une la chambre n°1.
par contrainte de travaux je ne peux tirer d'autres cabls rj 45 de ma box vers mes deux autres chambres.
je ne veut pas mettre de "hub/switch" qui soit alimenté électriquement et je prefere priviliger le cable que le wifi...

ma question est simple puis je mettre cet éclateur de paire pour aller dans la chambre 2 et puis de la chambre 2 puis je remettre un autre éclateur de pair pour alimenter la chambre 3?

les 3 chambres auront elles acces à internet en meme temps, si 3 pc sont connectés au même moment?

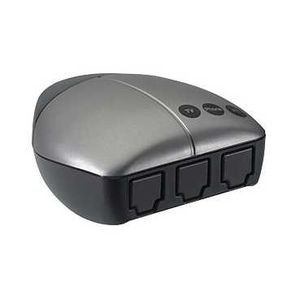

sinon existe il des eclateurs à 3 sorties rj 45, j'ai trouvé ça sur internet, est ce bon pour relier directement de ma chambre 1 au 2 autres chambres?
http://www.connectic.fr/index.php? [...] ots=180105
http://www.materielelectrique.com/ [...] 04254.html



je ne veut pas mettre de "hub/switch" qui soit alimenté electriquement, je prefere priviliger le cable que le wifi, quitte a perdre quelques mega...j'en ai 100 Mo avec numericable donc je suis large lol..

Merci pour vos renseignements...

Attention, le tripleur ne donne pas 3 prises réseau...
Au mieux il permet de donner deux prises réseau 100mb, puisqu'il faut 2 paires pour chacun des réseaux.
Ensuite, si on transforme une des paires en téléphone ou TV, on a plus qu'une réseau dispo et une paire libre pour téléphone ou TV

une alternative serait à l'autre bout un switch alimenté en poe. Mais il faut un injecteur poe au départ ou un switch qui le fait.
En revanche, pas d'éclateur possible il me semble... Puisque le poe est porté par certaines paires.

WTF ? Si tu veux un réseau en RJ45 il te faut un switch, c'est obligatoire hein
Le hub ça sert plus à rien tu peux même oublier le terme.

Il existe des micro switch alimentés en USB si ça t'emmerde d'alimenter un switch.

XaT

ok merci j'suis pas trop expert le poe cest un switch?
sinon cet appreil panneau de brassage 8 ports RJ45 blindés c'est pas bon? c'est pas branché electriquement? on dirait un switch

http://www.connectic.fr/index.php? [...] ots=180105

en fait je ne voulais pas de switch car je souhaiter faire passer ces fils et l'appareil dans les murs des chambres que je vais refaire...
mais si un switch s'impose...tans pis.

Non, c'est juste une panneau de brassage.
Dedans tu as les rj45 femelle branchés aux câbles qui vont vers les prises de l'appartement.
Il faut voir ça comme le point d'arrivée de rallonges rj45.
Chaque prise de ce panneau étant le départ d'une rallonge qui va vers une prise de l'appartement à l'autre bout.

oula c'est compliquer ces rj45...
alors, mon cable rj45 de la chambre 1 et directement branché sur l'un des 4 ports rj45 a l'arriere de ma box numericable.

RdC ............... Labox numericable 100 mega dans le salon...
à l'étage
Chambre 1  acutellement cable rj 45 cat 5 de 20 mètres relié à labox, marche tres bien, bon débit utilité internet streaming youtub...
Chambre 2 souhaite mettre prise rj45
Chambre 3 souhaite mettre prise rj45

je pense finalement que je mettrais q'un éclateur de paire tant pis pour la derniere chambre...
ca marchera par contre un éclateur de paire? pour rajouter une prise rj45 dans une chambre?

Il te faut un écarteur de paire de chaque coté de ton cable de 20m
Coté box tu relies les 2 sorties de l'écarteur à ta box.
De l'autre coté l'autre écarteur te donneras 2 prises RJ 45 fonctionnelles.
