Reprise du message précédent :




Ya que les Chinois pour faire ce genre de choses
Les miens ont vraiment une sérigraphie parfaite mais comment savoir si c'est des clones rebadgés ?

Comme il y a apparemment des différences concernant la Flash, les Gigadevice sont plus rapides à fréquence égale.
Je vais essayer de faire un Dhrystone test entre un original ( sample ST ) et un Chinois

Ou alors tu vérifies que les registres sont identiques. Apparemment il y a des différences côté USB ou SPI.

C'est une opinion tout à fait compréhensible, après faut pas oublier qu'on parle (très proabablement) de bricolage à la maison donc un seul exemplaire et on est plus dans une optique de plaisir que de productivité. Il y a des gens qui aiment bien ce genre de "routage" apparamment. C'est d'ailleurs mon cas, une platine d'essai bien faite ça a quelque chose en plus par rapport à un bête PCB. (et puis ça évite de s'emmerder avec les logiciels de routage aussi )

et si on rajoute je ne sais quelle colle ou résine dessus? Oui d'accord, après ça devient très difficile de faire des modifications.

Je pense que tu risques quand même d'avoir des microcoupures à cause des vibrations.

Et de toute façons c'était pour un hacheur 12 Vcc vers 500 Vcc. haute fréquence donc la platine d'essai aurait bien pourri le truc.

+1 pour OSHpark, j'en suis à plusieurs dizaines de commandes chez eux, jamais de soucis (plus petite pose wson10, plein de 402). Sur 2 batch j'ai des écarts sur la finesse de la sérigraphie, et une série avec les perçages un chouilla décalés.
Leur 4 couche est pas mal propre aussi, mais j'ai moins d'expérience.
J'ai des cartes en 0.8mm /2 Oz de chez eux aussi, je veux tester la tenue en gros courant.
Et c'est toujours agréable de se faire accélérer en superswift de temps en temps pour une livraison rapide.


Et pas de soucis de livraison vers la France depuis les US?
Tu te fais chopper par les douanes de temps en temps ?

J'ai eu 1 fois un colis qui n'est pas arrivé, sinon jamais eu de douane ou autre avec l'envoi gratuit de base. Ne pas prendre en express par contre

je pourrais avoir votre avis sur de la pâte à braser et sur un four à reflow SVP?

La pate au SnBi je ne connais pas a voir mais bon les fumées chinoises j'essaie d'éviter au max.
Pour le four, un grand classique avec pas mal de review sur le net il me semble. Pour le prix, ya pas d'équivalent, mais j'ai préféré m'en fabriquer un pour plus cher, et avec 4x plus de puissance

merci ^^
je crois bien que le bismuth est moins toxique que le plomb
"Le métal Bi est réputé être le moins toxique des métaux lourds, ou en tous cas, celui dont les effets sont les plus rapidement réversibles."
"Ses vapeurs sont toxiques."
"À la différence des autres métaux lourds, ses effets toxiques semblent disparaître après quelques mois"
dans le doute la protection est de mise quoi...
(en plus c'est joli)

Topic unique sur la conception et la fabrication des PCB créé, votre aide est la bienvenue pour étoffer techniquement la first page

[Topic unique] PCB : concevoir et fabriquer comme un pro (ou presque) : http://forum.hardware.fr/hfr/elect [...] _645_1.htm

Excellent ça. Bon va y avoir du taf pour remplir et faire vivre
J'essaierai d'y passer un peu.
Et quand je m'ennuierai faudra que j'apprenne à me servir de mon nouveau jouet. L'écran de 8" est bien sympa, 10M samples c'est pas mal, et ya l'air d'avoir une chiée de possibilités dont la moitié me servira surement jamais. Il est pas profond, c'est bien pour poser sur la paillasse.


Je n'utilise que de la MBO Sirius 1 LF.

rs-online hein... c'est rassurant de voir que cette pâte existe en version SnBi, merci

MBO est un très bon fabricant. Pour une fois qu'un français est connu pour sa qualité, autant le noter.

Le fil est un peu moins bon que le Senju (que j'utilise en perso après avoir eu une bobine gratos sur un salon) mais en crème à brasée, s'est ce qui se fait de mieux.

Je n'utilise que la Sirius 1 LF en SAC305 par contre.

  waaaaa, je savais pas que ça se faisait, c'étais un salon de quoi? ça laisse des logos sur la soudure? (pour une fois que c'est pas un stylo ou une règle sponso)

Salon eNova, donc spécialisé en conception, production et câblage, test et mesure de circuits électroniques.

Au cours d'une discussion avec un vendeur d'un distributeur (Davum TMC je crois), on a abordé le sujet de l'approvisionnement en fil de soudure. Il m'a donné la bobine pour que j'essaie et voit la différence avec le fil de MBO.
J'en ai donné un bout à une opératrice pour qu'elle nous donne son avis. Elle a pas trouvé de différence donc j'ai gardé la bobine en perso (sinon il faut changer nos procédures donc c'est chiant).

ah ouais je vois ^^

Hier après-midi, j'ai tenté la refusion sur une CM HS avec ... un fer à embosser



Bon, le flux d'air est trop fort, et le diamètre de sortie est bien trop gros, mais c'est marrant Pour dessouder du through hole, ça peut être utile

C'est un peu violent comme fer à air chaud

J'ai acheté un Atten 858D+ sur ebay et ca fait le taf pour les petites cartes, il suffit d'y aller en douceur sans etre pressé. C'est pas aussi rapide qu'un four évidemment mais ca permet de souder une carte complète.

Pour de la soudure avec ce truc, je pense qu'il faut y aller à la verticale, sinon tout s'envole

Peut-être une bidouille à faire pour réduire la vitesse du flux d'air, mais Madame risque de ne pas être d'accord

Et mais c'est pas con comme idée !
Ca semble une bonne solution pour aider à dessouder du through hole sur un PCB avec énorme plans de masse.
A mi chemin entre le pistolet à air chaud (bien pour du SMD mais trop léger pour chauffer un PCB / plan de masse) et le décapeur thermique (qui désintègre tout et bombarde dans toutes les directions).

D'après google ça chauffe entre 220 et 290°C, ça correspond bien et ça doit être plus subtil que le décapeur au napalm. Si je trouve un de ces bidules j'essaierai, parfois pour choper de gros connecteurs ou radiateurs bien soudés il me manque clairement quelque chose dans mon artillerie.

bricoler avec un embout de douille à pâtisserie inox ça doit pouvoir faire un truc précis

Sinon, ça marche aussi:

Une petite plaque propre pour poser le pcb, et tu réchauffe pas trop fort avant d'attaquer au fer ou à l'air chaud.

Pas con aussi la plaque de cuisson.

J'ai testé rapidement le THT ce midi, faut chauffer un moment (presque 1 minute, ça commence même à dessouder les SMD de l'autre côté ), mais ça marche !



Dans le lot, j'ai gagné le régulateur de tension en SOT8 (78L05A), mais surtout les connecteurs blancs pour ventilo. D'ailleurs, si quelqu'un connaît le nom de ces connecteurs ...

Il me reste, du coup, encore 2-3 trucs à récupérer


Pour les ventilo, il me semble bien que c'est du molex kk2.54, je laisse un expert confirmer:
molex 2.54 KK

Exact, c'est du Molex KK254 en 3 broches.

Je pense que la majorité des gens les appellent encore KK 100

La chasse continue J'ai notamment récupéré quelques N-FET logiques qui seront parfais quand je saurais souder aussi petit (TO252)



Par contre, ce soir, impossible de sortir un seul condo THT proprement. Les 2 sortis sont allé à la poubelle, le cul avait fondu dans le processus ... et les autres, impossible de les faire sortir au bout de 3-4 minutes de chauffe ...

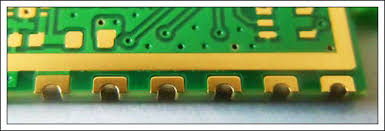

j'ai une carte de type castellation à tester/calibrer/programmer.

Je cherche une solution fiable mécaniquement sur du volume (plus de 1000 pièces)

J'ai un peu cherché sur le net et je suis tombé sur ça

mais trop bricolage à mon gout.

et ça

mais c'est fourni par une seule compagnie (digi internationnal) et c'est fabriqué pour leur module XBEE donc j'aurai besoin de couper quelques IO pour que ça colle à ma carte et en plus je ne connais pas le vieillisement mécanique.

Vous auriez des idées/suggestions ?

Tu prends des pointes de test d'un diamètre supérieur aux demi trous du module, tu les met à la verticale sur un PCB d'interco et tu fait usiner un support pour la carte qui te permet de la maintenir plaquée contre les pointes de test.

Un lit à clous classique avec pointes fines qui viennent mordre sur la pastille ?
J'ai déjà vu un banc de test attaquer directement des pistes sur une ouverture du vernis de la taille de la largeur de piste...

Sinon des contacts à ressort à angle droit (principalement utilisés pour les connexions avec des blocs de batteries) :
http://www.precidip.com/en/Product [...] 1-828.html
https://www.mill-max.com/products/results/351
http://yokowoconnector.com/product/pogopin/
http://yokowoconnector.com/product/compression/

(il y a du chinois aussi mais bon... http://www.elecconnector.com/2-4-s [...] or/200717)


j'avais pensé à faire une petite meca pour centrer ma carte et forcer l'appui mais j'aurai aimer éviter cette étape en plus



j'avais vu tout ça mais mon problème c'est la distance entre pin est 2mm donc on trouve pas grand chose dans cette taille là.

J'ai trouvé le composant digi internationnal sur digkey et si ça marche pas je sens que ça va finir avec la solution de Natopsi qui va coûter beaucoup plus cher !

J'avais trouvé la ref des connecteurs de la carte Digi. De mémoire elle se trouve sur le datasheet du kit de dev pour xbee.
Sinon en soudant des header 2mm en TH de biais ça fonctionne, encore mieux en diminuant un peu la distance entre les 2 bords.

Sur 1000 insertions pas sur que ça tienne le coup par contre


Je t'ai indiqué que les versions connecteurs. Après tu as des contacts individuels que tu peux souder au pas qui te convient.

on a fait une platine pour des tests rapide comme ça, faudra voir ce que ça donne dans le temps


j'ai trouvé !! au pas de 2mm !!! http://fr.farnell.com/mill-max/836 [...] dp/2709424

mais que 10 pins max ... et pas coudé... ça je vais p-e pouvoir le feinter avec une ouverture sur le pcb ^^


Pour ceusse qui s'intéresse aux alimentations à découpage : https://www.recom-power.com/emea/downloads/bok.html

Tiens il semblerait que Selectronic cesse totalement son activité, du coup ils soldent tout le site, beaucoup de trucs à 40% et même -50%.
Il y a peut être des offres intéressantes...

Perso ma seule commande chez eux a été assez catastrophique et depuis je les boycotte donc je ne les regretterai pas, mais c'est toujours malheureux une boutique qui ferme, surtout que c'est un peu l'hécatombe ces dernières années, on sent bien une transformation de l'économie de la vente...


ÉDIT : s'applique aux 2 précédent messages
