Hello guyz,

bienvenu sur le TOPIC dédié aux WB de la carte graphique la plus puissante du marché actuel! Pour refroidir la bête, nos chers fabricants habituels nous ont concoctés toute une série de WB pour calmer ses ardeures.
Ici on parle du gouglou pour rafraichir ce bi-RV870 donc n'hésitez pas à partager vos feeds sur les différents WB.
De plus si vous connaissez des bons plans pour acheter à bas prix ces (cher) WB merci de partager les infos.



Petit récapitulatif concernant la chauffe en idle/full ainsi que les nuisances sonores qui sont comme vous le savez bien sur ce type de carte, pas des moindres...!
Toutefois, la conso et donc la chaleur dégagé par la carte reste contenue en idle contrairement à la génération précédente.



Source: HFR

------------

- Koolance avec le VID-AR597
Comme toujours chez Koolance, la finition est au rendez-vous!
Disponible sur le site de Koolance (direct USA) pour la somme de 140euros TTC.



- Ek waterblock avec le EK-FC5970
Il est comme la plupart du temps disponible dans les versions plexi/acetal/nickel/acetal+nickel.
Détail en photo des différentes versions sur le lien suivant: http://www.ekwaterblocks.com/shop/ [...] eries.html
Les WB Ek sont de trés bons WB mais reste cependant en dessous en terme de finition par rapport à d'autres marques. Toutefois, la nécéssité d'une finition accrue sur un WB GPU reste marginale (trés peu d'incidence sur les performances).
C'est un WB peu restrictif mais ne suggére pas pour autant un débit trés important pour offrir de bonnes performances!
Il est disponible dans l'ensemble des versions sur Doc Micro et Aquatuning.fr pour 115-126euros TTC en fonction des versions.




Nota: Ek propose, comme il l'on fait avec la 5870, une blackpate arriére en version Nickel ou Acetal:

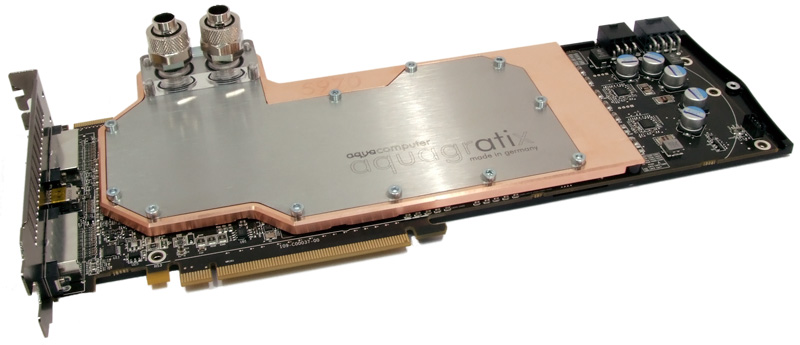

- Aquacomputer avec le Aquagratix 5970
Aquacomputer offre un WB de qualité mais à l'instar de ses concurrents, un filetage plexi + top cuivre/alu.
Il est beaucoup moins onéreux que ses concurrents, on peut le trouver pour à peine 100euros TTC !



- Dangerden avec le DD-5970
Disponible avec plusieurs filetages au choix pour les possesseurs de circuit/embouts plus "exotiques" (1/2" et 3/8" en plus du 1/4" habituel).




- Watercool avec le Heatkiller GPU-X³ 5970:
Toujours une bonne finiton et un top filetage en delrin. On le trouve sur Aquatuning.fr


reserved

drapal !

http://www.cowcotland.com/news/171 [...] r-den.html



franchement je trouve l'usinage de ce block très moyen

c'est pas faux ! par rapport a ton boulot

merci
le problème de l'usinage en spirale comme c'est fais est que l'outil fléchi un peu et ne fais pas une surface bien plane ce qui est moyen pour le refroidissement


T'as vu la taille de la fraise? Je te dis les temps d'usinage vont se répercuter sur le prix final et ça vaudra pas une cacahouète




commercialisation à partir de vendredi (25/11) normalement --> http://www.xtremesystems.org/forum [...] ostcount=6


La photo est vieille donc c'était ptêtre qu'un proto les gars.

L'intérieur du EK :



Bon je remets tout ce qui est sur le topic XS

Il y a le proto du Koolance, avec un top transparent pour qu'on voie l'intérieur, et la base non plaquée nickel. J'ai appris au passage que le top est en inox.




Hello,

EK Waterblock dès ce Lundi aura dispo les premiers blocs Nickel/Plexi et Acetal. Le mien est commandé et réservé en direct avec Eddy. Je ferai des photos du montage et les posterai ici. Normalement le week end prochain.

Ici pour les 4 versions: http://www.ekwaterblocks.com/shop/ [...] eries.html

(je suis nouveau ici il faudra juste que je sache si on peut directement uploader les photos ou s'il faut les héberger ailleurs...)

@+

PS: asmomo comment as-tu donc obtenu l'intérieur du EK   J'avais demandé à Eddy plus d'infos mais il était resté plutôt... discret

C'est lui qu'il l'a mise sur xs : http://www.xtremesystems.org/forum [...] ost4125890

Tu peux utiliser http://hfr-rehost.net/ pour les photos.

Intérieur de l'aqua :





Un gars a déjà l'EK acetal : http://www.youtube.com/watch?v=EZmo8R0qnHQ

Merci pour les liens. Normalement réception avant fin de semaine du Nickel/Plexi, j'ai choisi GLS cette fois comme transport (TNT Express.... c'est un peu chéro, j'avais pris ça la fois passée mais cette fois vu la commande ça pèse lourd et ça douille...). Photos week end prochain. J'ai surtout hâte de voir si les performances sont bonnes, il y a déjà des retours sur ça? Pas trouvé de review ou autre pour l'instant sur les HD5970 watercoolées..

Il semble en tout cas que les modules VRM seront mieux refroidis qu'avec le rad d'origine, avec le rad d'origine ils chauffent pas mal et il semble que le couplage thermique avec le dissipateur soit effectué au moyen d'un amlagamme de pâte et pas par un contact direct. Voir ici: http://anandtech.com/weblog/showpost.aspx?i=657 . Un peu alarmiste quand même, m'enfin espérons que le waterblock tienne compte des VRM.

Une bête question: comment monitorer la température des VRM? Je vois pour les deux GPU pas de soucis mais pour les VRM? J'ai une XFX donc pas la version MSI je crois avec le tool de gestion du voltage des VRM. Bref comment visualiser la température des VRM pour être certain que le waterblock les refroidis bien (et pour pouvoir comparer avec le ventirad d'origine) ? Je viens de nvidia donc je suis un peu paumé avec ATI...

GPU-Z

Aie justement j'ai eu un soucis avec GPUZ avec cette 5970. Mais je viens de voir (merci de m'avoie à regarder de nouveau) que la dernière version prend en charge complètement la 5970... autant pour moi, merci pour le rappel de vaccination

Bien ça fonctionne. Par contre existe-t-il un topic (pour que je ne pourrisse pas celui-ci) qui explique à quoi correspond chaque température dans le GPU-Z pour la 5970...? Parceque là... c'est remplis d'infos, et en plus il y a deux 5970 donc je présume chaque GPU avec le second qui a moins de capteurs... S'il y a un topic je suis preneur pour savoir quoi regarder, savoir à quoi ça correspond et surtout pouvoir mesurer le delta avant watercooling et après watercooling.

Merci

En 2D je crois que le 2ème GPU est coupé, il ne doit pas avoir moins de capteurs mais ne renvoie juste rien en 2D. Topic 5XXX series : http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

Voici ce que j'ai en base:



J'avais été surpris dans le Overdrive du CC de voir... les fréquences à 000MHz pour le GPU et la MEM.... je pensais que c'était un bug ^^

Bref en laissant la souris sur les différentes indications on a une explication, mais ce que je voulais c'est savoir où physiquement ça se situait sur le PCB, notamment les VRM 1, 2 etc... faire un mapping entre les infos de GPU-Z et les zones de la carte.  Ca peut être intéressant pour détecter justement avec nos waterblocks un soucis de couplage thermique.

Je vais soumettre l'idée sur le topic des HD58xx (je ne vois pas la 5970 dans le sondages... un oubli?), peut-être quelqu'un aura-t-il justement trouvé des infos à ce sujet, réaliser une photo légendée et reliée à des screen de GPU-Z ça pourrait être sympa, comparé à mon ancienne GTX285, on a beaucoup plus d'infos ! Je présume aussi que ceci sera utile pour les tweak de voltage pour l'OC de la carte.

Merci pour le lien

Je pense d'après les infos lues ici et là qu'il faudra être très vigilent sur la température des VRM. Je suis nouveau sur le forum, aussi je ne suis pas au fait de tous les us et coutumes. Dans ce type de cas, doit-on créer un topic dédié à l'optimisation de la HD5970 en OC ou bien est-ce que ça se fait dans le topic des WB directement?

Merci

Pour tes questions sur les vrm, faut mieux demander dans un des deux topics suivant :

http://forum.hardware.fr/hfr/Hardw [...] 15_507.htm

http://forum.hardware.fr/hfr/Hardw [...] 959_79.htm

Plutôt le deuxième d'ailleurs.

Bon moi j'attends les blocs de chez Watercool

Il font de bien belles choses chez Watercool en effet!!

Bon...

Impossible de suivre dans les topics que tu m'as indiqué... ça part dans tous les sens... du coup difficile de tenir une discussion suivie autour de la 5970 Est-il envisageable de créer un topic unique sur la 5970? Expériences d'OC, de refroidissement, attention à ceci ou celà, tools pour monitorer, drivers, etc... pour avoir un suivi. Déjà pour commencer cette carte ne partage même pas le même catalyst que les 5850 et 5870...

A la modération: possible ou pas de créer un topic dédié sur la 5970? Merci

Concernant le waterblock on m'a indiqué chez EKWB suite à discussion que les vrm étaient bien refroidis. En effet tout à l'heure j'ai fais tourner furmark avec le monitoring de GPU-Z et celui du MSI Afterburner (sans avoir fait d'oc). Les VRM montent à plus de 90°C, max logué à 95°C sur un des VRM. Du coup si jamais on pousse un peu le voltage (avec le tool de chez ATI qui n'est plus en ligne à leur demande... en air cooling ça m'étonne pas que ce soit dangereux)... mieux vaut être certain que le WC refroidis bien. D'où aussi ma question au sujet de la localisation hardware des VRM, 2 zones repérées pour l'instant mais où est la troisième? Chez guru3D dans le guide d'OC de la 5970, il n'est pas question de température, ils ont même édité leur article pour enlever les infos avec ATI Overvolt...

Bref un petit topic dédié ça serait formidable. CA me rassurerais aussi... pas envie de la brûler

Mon   topic http://www.overclocking-tv.com/for [...] opic=259.0 (plutôt orienter OC) a vous de le complété et de dépasser le GHz.

Sinon je recherche un WB koolance donc dé que QQ le trouve sur le net , fait en profiter tout le monde.

Scaniris : tu peux faire un topic sur OC s'il n'existe pas déjà (je ne suis pas modo sur cette section).

Merci mosie, j'aurais souhaité rester sur le présent forum, mais j'ai mis le tien dans mes favorits également.

Asmomo: je vais donc ouvrir un topic dans OC sur cette CG en particulier. Merci pour l'indication, je ne savais pas trop comment procéder. Sinon MSI Afterburner... est probablement encore plus pratique que GPU Z pour le monitoring, au moins complémentaire (il y a de l'intégration rivatuner à fond dans le tool MSI... mais avec des skins noir et rouge ultra sympas   ).

Mon WB est parti hier de Solvenie, les photos semaine prochaine du montage complet du WB avec les éventuels soucis, et dans le topic OC je posterai les premiers résultats.

@+

Voici le lien vers le topic: http://forum.hardware.fr/hfr/Overc [...] m#t1959227

Scaniris  tu a pu trouver un WB koolance en Solvenie ???
sinon ci tu veux faire des copier coller de certaine partie de mon topic va Y.

Et sinon es que chez toi AMD clock tools marche ?  car avec on peut dépasser le ghz mais foire chez moi (device not detected).

http://www.xtremesystems.org/Forum [...] stcount=12

Non c'est du EK Warerblocks en Slovenie.

Sinon tant que je n'ai pas monté mon waterblock je ne fais rien en oc (pas envie de prendre de risques inutiles d'autant plus que re recul vis à vis de cette carte n'est pas vraiment suffisant, peu de retours encore malgré tout) donc je ne peux pas te répondre.

Ils vous manque le Koolance



Le plus classe

petite mise à jour du TOPIC

Bien vu. Pour EKWB on peut aussi commander en direct chez le fabricant, paiement paypal ou carte bancaire via 2checkout. testé les 2, ça marche nickel, livraison express possibles (TNT Express, testé 3 fois ça arrive le lendemain et le tarif versus UPS est excellent), livraison la moins chère via GLS. Contact via email en Anglais directement avec Eddy le patron. Un côté familial sympa, très réactifs en communication, j'en suis à ma 5ème commande chez eux.

Concernant la finition du WB maintenant, avec la tête en bas je lui demande surtout d'être efficace. Pour le WB du CPU je viens de commander un Watercool HK Rev3 en direct chez le constructeur, parceque je trouve le EKWB Supreme un peu décevant niveau perf, par contre le Wb EKWB que j'avais sur la GTX285 était ultra efficace... 38° en idle, 54 maximum sous OCCT et en jeu entre 44 et 48, je trouve ça plutôt excellent par rapport aux 45-50°c en idle et 90°c sous OCCT... 80°c en jeu... moi ça me va ça, sur le CPU par contre versus du Air Cooling le Supreme est pas terrible, gain de 10-15°C maxi, c'est pas gégé. On verra bien avec ce FC HD5970. Le maze est restrictif selon toi? Avec celui de la GTX285 rev 2, il n'y avait certes qu'un seul GPU avec les zig zag à l'aplomb, mais avec une seule pompe j'étais à 240L/h... ce qui amha me semble pas si mal. On verra la diff avec celui-ci.

@+

Bon alors je n est aps atendu de trouver le WB koolance en UE donc je l est directement prix chez koolance USA .
http://www.koolance.com/water-cool [...] uct_id=947

me suis aussi pris cette pompe qui me semble plutôt sympa
http://www.koolance.com/water-cool [...] uct_id=950

Donc réception bientôt et test en OC au delà du GHZ  yyeeeeaaaahhhaaa

Voilà,

Reçu le EKWB. Je viens de faire des photos toutes chaudes, et voici, comme si vous y étiez:



















La voici donc sous toutes ses coutures, je vais aussi scanner le mode d'emploi pour le mettre à la suite.


Et voici le manuel, cliquez dessus pour agrandir





Voilà à ce stade c'est tout. Je prendrai des photos durant le montage, fin de semaine probablement j'attends toujours mon Heatkiller rev 3.

Alors premier commentaire: comme vous le constaterez, il y a deux zones sur la droite qui sont en réalité des parties rognées dans l'épaisseur du plexi, alors pour quoi faire.... est-ce que l'augmentation de la hauteur d'eau à ces endroits permet de faire comme un ''turbo'' en tout cas de refroidir encore plus? Non... je pense que ça correspond à un endroit de la surface de contact qui est justement en retrait vers le haut pour passer au dessus de composants plus hauts sur le PCB, du coup pour éviter de limiter le flux à cet endroit, ils ont simplement compensé l'élévation de la plaque métal par un rognagne de la plaque plexi.

Ce qui signifie en tout cas qu'à cet endroit, il faut garantir le débit. Amha. Votre analyse?

Hello,

Sur cette intervention http://www.xtremesystems.org/forum [...] 629&page=2

Le forumeur a simulé en rouge sur les photos les zones où se situent les VRM.

Intérieur du Waterblock Koolance:



Et intérieur du waterblock EKWB:



Même s'ils ne sont pas directement sous les zones de circulation d'eau, ils en sont si proches (ou directement en dessous) que le refroidissement ne peut qu'être efficace. Ce n'est pas le cas du WB de chez Danger Den par exemple.

@+

PS: un forumeur a posté ses photos de EKWB Nickel/Acetal ici: http://forum.hardware.fr/hfr/Overc [...] m#t1959227 en bas de page, il va probablement les remettre ici également. Des photos du PCB nu avec etc... merci à lui.

@+


YYEEE  cool

beau taf Scaniris  merci pour toute ces belles tofs

  je ferai la même des que j' ai le koolance....

Yep j'ai posté des photos sur le topic "OC" de la 5970, je ne connaissais pas celui ci

allez je me lance











plus de tofs en vrac:


pour plus d'infos je reste dispo !

HHAAA tres cool la tof du dos déRADeiser de la CG donc 8 chips mémoire

 non WC  c est pas bon ca faudra que je trouve une soluce ...

si tu pouvais faire une tof de l'épaisseurde la cg avec WB pour voir si cela peut libéré le slot pci/e a droite de la CG


je peux faire une tof de l'épaisseur mais je ne comprend pas cette partie
