[Tuto] Guide gainage et câblage [Ajout gainage shrinkless] 22/07

n°2387386
Tircon
Posté le 08-03-2015 à 18:18:21  profilanswer


Reprise du message précédent :
Ne te vexe pas The Real Deal. Je reformule si tu préfères:
Sur la dernière photo ce n'est pas le système MOLEX auquel tu penses : l'arrière est soudé au reste.

moonblood,
Si tu as assez de longueur et n'utilises que les types 2 tu n'as besoin de rien d'autre que du connecteur (ni câble, ni pince à sertir, ni pins, ni pince à dénuder)

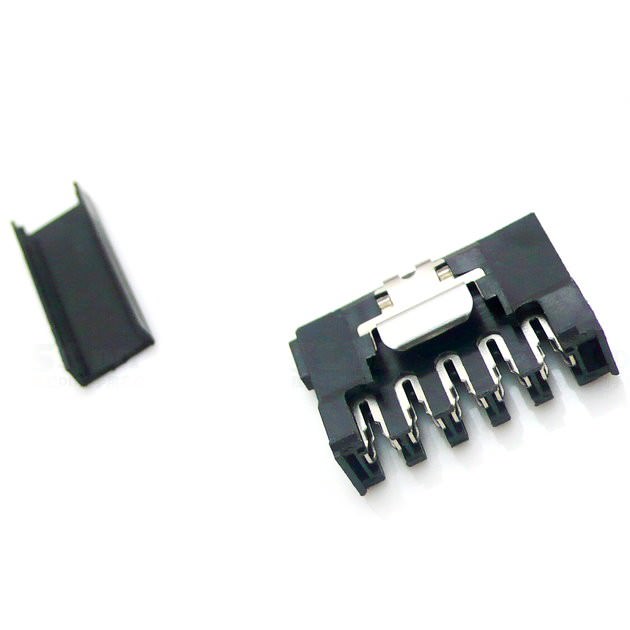

http://www.moddiy.com/product_imag [...] 4_zoom.jpg
Les connecteurs sont auto-dénudants : tu positionnes le fil encore isolé sur les petites lames et tu enfonces en appuyant fortement. Le contact ce fait tout seul.
Du coup c'est la solution la moins cher :D


Message édité par Tircon le 08-03-2015 à 18:36:37
mood
Publicité
Posté le 08-03-2015 à 18:18:21  profilanswer


n°2387456
moonblood
Non, je ne suis pas Moonboots
Posté le 09-03-2015 à 11:04:47  profilanswer


Merci du conseil Tircon, en effet c'est la solution la moins chère !!!
Je viens d'en prendre quelques-uns parmi la tonne d'autres choses sympa que propose moddiy et je reviendrais (dans quelques semaines le temps que ça arrive) si je galère mais ça devrait le faire.

En attendant j'ai vu une vidéo de gainage shrinkless sur youtube sans gaine thermo-rétractable (du tout) :
https://www.youtube.com/watch?v=lqq-NhUxoxQ

C'est un peu la méthode "rapido-feignasse" je pense, mais si ça tient c'est l'essentiel, non ?


Message édité par moonblood le 09-03-2015 à 13:39:23
n°2387743
nantais
Posté le 12-03-2015 à 08:35:55  profilanswer


Bonjour

Je m'attaque à ma première modification.

Je voudrais modifier 2 zalman fan mate 2 : http://t1.gstatic.com/images?q=tbn:ANd9GcSUyi1CzpUEW3CfId4tOXRjzeCk76CZVtYMnGPSZwbuoiA4x03XMkNOrZHolQ qui est, il faut l'avouer, affreusement laid

ils ont un cable se divisant en 6 petits fils (3 par ventilo)

alors soit je gaine les 6 fils separément, soit par 3

je ne sais pas lequel sera le plus esthétique (votre avis)

pour la gaine tressée: je pense à celles là http://www.vedayshop.fr/269-gaine- [...] emium-4mm-

pour gaines thermo je vais me fournir chez la même boutique mais je ne sais pas ce qui est compatible (coeff de retractation)

http://www.vedayshop.fr/234-gaines-thermoretractables

Mes questions sont :

- comment aborderiez vous ce gainage ? les 6 fils séparément tressés ou par 3 ? Pour chaque méthode quelle diamètre de gaine me conseilleriez vous?
- Pareil pour la gaine thermorétractable sachant que d'un coté j'ai le gros connecteur vers le zalman fan mate 2 et de l'autre j'ai les 2 prises molex 3 pins. quel diamètre dois-je prendre et quel coefficient de retractation?

Vous remerciant les experts :whistle:

edit : je cherche également à savoir comment gainer un cable usb tout bête

Spoiler :

http://cdn.shopify.com/s/files/1/0213/4262/products/IMG_0475_1024x1024_1024x1024.jpeg?v=1392683820


Message édité par nantais le 12-03-2015 à 12:05:53
n°2387762
palmout
Posté le 12-03-2015 à 14:44:23  profilanswer


Salut, pour tes cables a ta place je ferait 3 par 3 sinon ca risque de faire chargé au niveau des prises avec tout les gaines qui se rejoignent, sinon pour l'usb si tu arrive a passé ta gaine par le micro usb aprés c'est ok. Pour les gaines tu peut aussi regarder la paracorde, le resultat est nickel avec :sol:

n°2387763
nantais
Posté le 12-03-2015 à 14:45:40  profilanswer


Salut justement quel format de paracorde ?
Pour les 3 cables pins et pour un câble USB?

Merci

n°2388107
calagan57
BF3 : calagan57
Posté le 16-03-2015 à 19:50:08  profilanswer


Hello à tous!

Bon demain j'attaque le gainage complet de mon alim en "heatshrinkless"  :love: . J'ai déjà gainé mais avec thermo... Des conseils/astuce à me filer en plus du tuto?

merci  :hello:


---------------
Waterbox
n°2388154
rusco
Posté le 17-03-2015 à 13:21:04  profilanswer


cool , hate de voir sa

n°2388183
calagan57
BF3 : calagan57
Posté le 17-03-2015 à 20:07:59  profilanswer


Hello!

petit test de gainage sans thermo, finalement c'est assez simple  :o  :D

http://nsa34.casimages.com/img/2015/03/17/mini_150317080715385701.jpg

Par contre ça brule bien les doigts  :o la méthode qui consiste à bien faire fondre la thermo et la plonger dans l'eau froide fonctionne? :??:

 :hello:


---------------
Waterbox
n°2388215
amodee
Posté le 18-03-2015 à 16:40:58  profilanswer


hello,

quelqu'un a des astuces pour des peignes pas trop cher j'en ai trouvé chez E22 mais ca pique ?

merci


---------------
http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0
n°2388248
rusco
Posté le 18-03-2015 à 22:37:31  profilanswer


Caseking.de en vend aussi de chez e22

mood
Publicité
Posté le 18-03-2015 à 22:37:31  profilanswer


n°2388262
hostiti
L’insomnie est une illusion
Posté le 19-03-2015 à 09:11:13  profilanswer


calagan57 a écrit :

Hello!

petit test de gainage sans thermo, finalement c'est assez simple  :o  :D

http://nsa34.casimages.com/img/201 [...] 385701.jpg

Par contre ça brule bien les doigts  :o la méthode qui consiste à bien faire fondre la thermo et la plonger dans l'eau froide fonctionne? :??:

 :hello:



Je sais pas si c'est technique fonctionne.. En tout cas, moi ce sont mes doigts que je trempe dans l'eau froide avant de rouler la thermo


---------------
Mon topic Achats/Ventes /// worklog en cours : THE GREEN WAY 2.0 !!!!!!!!!!!!!!!!!!!!!!!!!!

n°2388278
calagan57
BF3 : calagan57
Posté le 19-03-2015 à 12:15:06  profilanswer


hostiti a écrit :



Je sais pas si c'est technique fonctionne.. En tout cas, moi ce sont mes doigts que je trempe dans l'eau froide avant de rouler la thermo



LOL pas con j'y ai pas pensé  :pt1cable:  :whistle:  :D


---------------
Waterbox
n°2388337
calagan57
BF3 : calagan57
Posté le 20-03-2015 à 09:07:12  profilanswer


Hello!

Bon finalement la méthode qui consiste à faire chauffer un max la thermo et ensuite plonger dans l'eau froide est terrible!  :love:

+ beaucoup moins de manipulation
+ pas la peine d'allumer/éteindre les briquet
+ pas de brulage de doigt  :love:
+ pas de sallissage de la gaine si on a les doigts un peu sale
+ plus rapide

- faut peut être laisser sécher avant de rebrancher  :whistle:

En tous les cas je ne fait plus que comme ça  :love:

 :hello:


---------------
Waterbox
n°2388364
hostiti
L’insomnie est une illusion
Posté le 20-03-2015 à 16:48:49  profilanswer


Mais du coup, tu es certain que la gaine fondue adhère bien au fil/connecteur?


---------------
Mon topic Achats/Ventes /// worklog en cours : THE GREEN WAY 2.0 !!!!!!!!!!!!!!!!!!!!!!!!!!

n°2388366
joum43
Posté le 20-03-2015 à 16:52:43  profilanswer


Je suis plus partisan du cramage de doigt, il faut bien "tasser" le plastique sur le câble !


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2388370
calagan57
BF3 : calagan57
Posté le 20-03-2015 à 18:45:12  profilanswer


hostiti a écrit :

Mais du coup, tu es certain que la gaine fondue adhère bien au fil/connecteur?



oh oui elle est vraiment bien "fixée/serrée"  :jap:
J'étais aussi dubitatif mais en fait avec le chaud/froid brutal ça fait une réaction... :pt1cable:


joum43 a écrit :

Je suis plus partisan du cramage de doigt, il faut bien "tasser" le plastique sur le câble !



Voilà le résultat j'ai fait ça en 30secondes sans ajustement aux petits oignons! sans toucher une seule fois la gaine thermo!  :o

http://nsa33.casimages.com/img/2015/03/20/mini_150320064407204962.jpghttp://nsa33.casimages.com/img/2015/03/20/mini_15032006440851482.jpg

essayez ça vous coutera rien et vous verrez que c'est vachement plus simple!  ;)
D'ailleurs j'ai rien inventé j'ai suivi le tuto de vedayshop  ;)
http://www.vedayshop.fr/tutoriels/ [...] ine-thermo


Message édité par calagan57 le 20-03-2015 à 18:50:00

---------------
Waterbox
n°2388372
hostiti
L’insomnie est une illusion
Posté le 20-03-2015 à 18:53:22  profilanswer


Ah bah ouais.. pas mal... J'essaierai  :)


Message édité par hostiti le 20-03-2015 à 18:53:42

---------------
Mon topic Achats/Ventes /// worklog en cours : THE GREEN WAY 2.0 !!!!!!!!!!!!!!!!!!!!!!!!!!

n°2392444
NODeath
Pouaaah, ça puire !
Posté le 07-05-2015 à 12:20:49  profilanswer


:hello:,



Je [:jcqs], je vais refaire tout le câblage de mon PC (ou presque :o).



J'ai une alim Corsair RM750, j'aime bien les câbles style gainé, mais depuis que j'ai cette alim, je dois avouer que les câbles "Flat Ribon" sont assez sympa et facile à intégrer. Ils sont très discret.
Le problème étant que la taille des câbles des alims de base sont pas forcément adapté à tous les boitier, ce qui fait que c'est un peu le bordel derrière ou que ça tire un peu sur les connecteurs :whistle:



Je vais donc refaire le câblage intégral de mon alim avec ça => http://www.moddiy.com/categories/E [...] able-Wire/ pour mon 800D et quand j'aurais une RM dans mon 250D je le ferais dedans avec une photo avant après :love:. Autant dans le 800D d'accord on voit pas, mais dans le 250D ça prend tout son sens de refaire un câblage. :jap:



Pour les ventilos ce n'est pas grave si je prend du 22awg au lieu du 24 ?


Message édité par NODeath le 07-05-2015 à 13:05:42

---------------
Topic Unique Dungeon Defenders 2
n°2392446
hostiti
L’insomnie est une illusion
Posté le 07-05-2015 à 13:06:28  profilanswer


Aucun soucis si tu prends du 22, tu peux même mettre du 16 si tu veux.
Pour les gauges : plus le chiffre est petit, plus le diamètre du fil est gros


---------------
Mon topic Achats/Ventes /// worklog en cours : THE GREEN WAY 2.0 !!!!!!!!!!!!!!!!!!!!!!!!!!

n°2402368
calagan57
BF3 : calagan57
Posté le 09-08-2015 à 13:46:58  profilanswer


hello à tous!

Comme un con j'ai bousillé mon pin remover mdpc X  :cry:

Vous savez où je peux en commander un autre mais de bonne qualité? (j'ai celui de sunbeam mais c'est une vrai merde  :pfff: )

merci à vous!  :hello:


---------------
Waterbox
n°2402385
joum43
Posté le 09-08-2015 à 15:33:40  profilanswer


Salut, perso je trouve que tous ces pins remover sont hors de prix et de qualité plus que merdique.
Je te conseille d'utiliser un tournevis de précision plat très petit, je l'utilise depuis toujours et c'est hyper solide et ça fonctionne très bien.


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2402509
stiiiz
Posté le 10-08-2015 à 10:35:02  profilanswer


Bonjour, à tous !

Je me permets de poster ici car j'ai besoin d'aide et de conseils :

Je souhaiterais ventiler mon meuble TV, j'ai déja fait l'acquisition de 6x ventilos 80mm, probleme : les cables 3pin sont trop courts...

J'ai regardé les rallonges Molex et 3Pin mais il me faut du 100cm voire plus, et à cette longueur, bonjour les prix !

Savez vous comment je peux me fabriquer des rallonges pour pas trop cher ? Ou trouver des kits pour les faire soi-meme ?

Merci beaucoup :bounce:

Message cité 1 fois
Message édité par stiiiz le 10-08-2015 à 10:35:40

---------------
Mon FeedBack
n°2402568
joum43
Posté le 10-08-2015 à 20:45:35  profilanswer


Salut, tu trouveras tout ici sur vedayshop:
Fil électrique :
http://www.vedayshop.fr/fils-elect [...] 02407.html

Connecteurs :
http://www.vedayshop.fr/connecteur [...] 10173.html

http://www.vedayshop.fr/connecteur [...] 10176.html

Contacteurs:
http://www.vedayshop.fr/contacteur [...] 02010.html


Par contre il te faut des pinces à sertir.

Message cité 1 fois
Message édité par joum43 le 10-08-2015 à 20:47:03

---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2402569
stiiiz
Posté le 10-08-2015 à 21:02:02  profilanswer




Merci pour ta réponse ! Top !

Par contre le prix de la pince..... Aie....


---------------
Mon FeedBack
n°2402572
polomod
www.polomod.fr
Posté le 10-08-2015 à 21:11:50  profilanswer


stiiiz a écrit :

Bonjour, à tous !

Je me permets de poster ici car j'ai besoin d'aide et de conseils :

Je souhaiterais ventiler mon meuble TV, j'ai déja fait l'acquisition de 6x ventilos 80mm, probleme : les cables 3pin sont trop courts...

J'ai regardé les rallonges Molex et 3Pin mais il me faut du 100cm voire plus, et à cette longueur, bonjour les prix !

Savez vous comment je peux me fabriquer des rallonges pour pas trop cher ? Ou trouver des kits pour les faire soi-meme ?

Merci beaucoup :bounce:


salut, le mieux pour le nombre de ventilos que tu as et pour pas cher serait de couper ton cable 3pins vers le milieu et de lui rajouter un un bout de cable entre deux ;)


---------------
www.polomod.fr   fermé    -     Facebook PoLoMoD
n°2402577
joum43
Posté le 10-08-2015 à 21:47:28  profilanswer


Ça marche aussi.
Par contre aérer un meuble tv avec des 80mm, je trouve que c'est petit, et que ça risque d'être bruyant.


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2402609
stiiiz
Posté le 11-08-2015 à 10:20:29  profilanswer


polomod a écrit :


salut, le mieux pour le nombre de ventilos que tu as et pour pas cher serait de couper ton cable 3pins vers le milieu et de lui rajouter un un bout de cable entre deux ;)



Oui je vais plutot faire ca, acheter du cable, et rallonger ceux d'origine


joum43 a écrit :

Ça marche aussi.
Par contre aérer un meuble tv avec des 80mm, je trouve que c'est petit, et que ça risque d'être bruyant.



Non j'ai pris des Enermax UCTB 80mm, les 6 allumés en meme temps, on ne les entend pas. Au pire je peux les alimenter en 7v ou 5v

:)

Merci pour vos réponses


---------------
Mon FeedBack
n°2417219
gazzzzz59
Posté le 24-11-2015 à 18:54:03  profilanswer


Deterrage !!



Y'a t'il quelqu'un de Lille qui sache me faire une démo de gainage, mais surtout de démontage de fiche Sata et ATX ?



Je devient dingue, impossible a démonter sans tout pêter.
Heureusement je m'entraine sur des alim noname HS.


Message édité par gazzzzz59 le 24-11-2015 à 18:54:28

---------------
PC : Xeon E5440 2,8@3,8GHz/CoolerMaster EVO212/Gigabyte P35 DS4-rev1/8Go GSkill 6400PK/MSI TwinFrozr Rx470 4Go/SSD Kingston V300 240Go/2.5To DD sata/Zalman Z11 Plus/BeQuiet PurePower 630W
n°2417762
Mata'
Posté le 30-11-2015 à 17:33:36  profilanswer


Moi je suis tout prêt de Lille si besoin ;)


---------------
Workblog a05
n°2419792
joum43
Posté le 22-12-2015 à 12:01:44  profilanswer


Tiens d'ailleurs je repasse ici.
Je suis en train de gaîner ma seasonic x series 650 (enfin faire mes propres câbles).
Mais ces petits malins me l'ont fait à l'envers, il y a des câbles doublés, 4 au total. C'est bizarre, je me demande si ça sert vraiment, par exemple un 3.3V doublé : 2 sorties sur l'alim, une entrée sur la carte mère. Le plus étrange, c'est que sur les deux, à chaque fois il y en a un de plus petit.
Du coup je les ai purement et simplement ignoré, et je me questionne vraiment tant qu'à leur utilité proche du néant.
Du coup on va essayer comme ça pour l'instant, mais à la parracord c'est impossible de faire un Y propre :pfff:
Je me fais pas trop d'inquiétude sur cramer un fil car trop chargé, quand on voit les câbles pcie en 6+2 avec les 2 masses qui sont prises sur le 6 pins, on se dit que ça sert à rien d'aller tirer des câbles supplémentaires depuis l'alim.


---------------
Mon workblog : http://forum.hardware.fr/forum2.ph [...] 0#t2377422
n°2437776
KaneZe
Posté le 23-06-2016 à 08:13:34  profilanswer


pour mon projet ncase M1, avec l'alim SFX corsair 600w, clair que le modding de cable va prendre un peu plus de sens pour moi, pas pour l'aspect esthétique, mais pour l'aspect longueur de cable, dans un aussi petit boitier, ca va avoir une importance capitale ou presque:)

n°2437789
Syuken7
Posté le 23-06-2016 à 09:28:55  profilanswer


Salut, pour les personnes intéressé, j'ai fais un tuto pour le gainage de câbles.

https://www.youtube.com/watch?v=L3EHcSvL-Dk

bon visionnage !

n°2437944
KaneZe
Posté le 24-06-2016 à 12:52:48  profilanswer


merci, j'ai regardé, ca répond en partie à ce que j'avais comme question:)

n°2462051
4d4n
Posté le 13-04-2017 à 19:51:41  profilanswer


Salutations
Il manque des images dans le premier post.
Ça rend le topal un peu confus pour moi
Merci

n°2462525
dancorell
Posté le 19-04-2017 à 13:21:22  profilanswer


Salut,
est ce que je peux supprimer de mon alim des câbles qui ne servent a rien ?
J'entends depuis l'intérieur de l'alim ?
Merci.

n°2462540
vpj2m
Boulet inside
Posté le 19-04-2017 à 16:18:12  profilanswer


Tu peut toujours en les coupants et isolant proprement, mais c'est une bêtise (a mon sens), tu en aura peut être besoin un jour.
Si cela te gêne, opte pour une full modulaire :jap:


---------------
FeedBack
n°2462595
dancorell
Posté le 20-04-2017 à 10:53:52  profilanswer


Ok, merci.

n°2468093
solidares
Joueur compétitif
Posté le 06-07-2017 à 17:16:08  profilanswer


Bonjour à tous,
Depuis quelques jours, je suis face à un réel problème. J'ai réalisé entièrement le gainage de mes câbles électriques 18 awg qui ont été achetés à part. Donc j'ai réalisé les coupes, j'ai dénudé, sertie puis gainé les câbles. Arrive le moment où je me retrouve complètement perdu....

Je dois remplacer les câbles qui se situent entre les deux connecteurs de la prise ATX 24 pin et ceux de la prise PCI-E. Sauf qu'il y a un soucis:

-Prise ATX 24 pin: J'ai bien le connecteur 24 pins avec 23 ports comblés mais de l'autre côté j'ai un connecteur 28 pins avec 27 ports comblés. Donc j'ai 27 câbles d'un côté qui se finissent en 23 câbles (donc certains sont serties ensemble. Autrement dit, j'ai certains câbles qui sont mis ensemble sur un même contacteur). Ce qui fait, que je ne peux pas les remplacer avec le même nombre de câbles. Sauf que j'aurai sûrement un manque puissance par conséquent ?

https://img4.hostingpics.net/pics/157369IMG20170706133505.jpg

-Prise PCI-E: Ici c'est l'inverse, j'ai d'un côté (sur le connecteur qui se branche à l'alimentation) 7 câbles dans un connecteur à 8 câbles qui se finissent en 16 cables.... En gros, ils ont sertie les 7 câbles avec d'autres câbles. Ce qui fait, que si moi je les remplace, je vais arriver avec 8 câbles d'un côté comme de l'autre. Mais comment l'alimentation va gérer ça ? Elle doit délivrer une tension et une intensité adapté à 7 câbles qui vont ensuite être relié à d'autres ? Donc je risque peut être de me retrouver avec trop ou pas assez de puissance ?

https://img4.hostingpics.net/pics/547452IMG20170706132736.jpg
https://img4.hostingpics.net/pics/999157IMG20170706162552.jpghttps://img4.hostingpics.net/pics/153428IMG20170706162635.jpg

Je ne comprend pas comment fonctionne l'alimentation. Chaque ports de la prise d'alimentation a une tension et une intensité propre ? Ou l'alimentation adapte ses paramètres en fonction du nombre de câbles branchés ? Ou de ce que le composant demande en ressource ?



JE SUIS PERDU


Message édité par solidares le 06-07-2017 à 17:21:36
mood
Publicité
Posté le   profilanswer


 Page :   1  2  3  4  5  6  7  8  9  10
Page Suivante

Aller à :
Ajouter une réponse


Sujets relatifs
Aide gainage tour[TUTO] Enlevé/Atténuer les petites griffes sur du plexi
Démontage des prises pour gainage alimentation[Worklog] Element's Copper by Watermod_ votez !
[workblog] Projet N1 Darkblue {28/08 nouveau shooting}[Worklog] Mod HM bois: Mini-ATX |Photos du montage|
[Tuto] Overclocking SB sur Asus (Offset)Gainage cable alim SATA
Besoin d'aide pour gainage d'une alim !!!![MOD-MITX] Ranma 1/2 [Gainage Terminé]
Plus de sujets relatifs à : [Tuto] Guide gainage et câblage [Ajout gainage shrinkless] 22/07



Copyright © 1997-2016 Hardware.fr SARL (Signaler un contenu illicite) / Groupe LDLC / Shop HFR
