Reprise du message précédent :
Vous me faites penser que mon FX70 est à l'arrêt depuis que j'ai abandonné mon projet de PC-routeur pour cause de surconsommation (100+W... en idle).

Un nouveau venu dans le monde du fanless !





http://www.fanlesstech.com/2017/07 [...] layer.html



pas (trop) cher, intéressant !

Je leur ai envoyé un mail, à mon avis ils n'ont pas encore de distributeur en Europe.

Par contre, je ne comprends pas trop le prix sur Taobao: ça va jusqu'à 190 dollars...

Mmmmm UP10

Bonjour à tous !
Devant le succès de mon pc fanless déjà présenté ici, je me suis relancé dans l'aventure pour la belle famille.
- Boitier Akasa Galileo
- CM Asrock H110TM-ITX
- proc Pentium G4400T
- RAM 8Go DDR4
- SSD msata 240Go
- Carte wifi BT M2 Intel 7265

Par contre j'ai deux problèmes :
- Impossible de connecter les deux câbles coax sur la carte wifi. Les connecteurs format MHF4 sont microscopiques   . Si quelqu'un a une explication comment faire, je suis preneur. Sinon tant pis la connexion internet passera par un CPL.
- La fixation du SSD me pose problème. Il y a bien deux points de fixation sur la CM mais un seul est à hauteur et évidement c'est celui au milieu et ce n'est pas le bon


Pouvez-vous m'aider ? Merci

Bonsoir,

Je suis en train de monter une config fanless. Carte mère : Gigabyte B250M-D3H, proc : i5-7400, radiateur : Zalman FX70, Stockage : SSD, RAM : DDR4.
Reste l’alimentation, pour le moment une récup incroyablement bruyante (où le coil whine se dispute avec le ventilo). Ce sera très probablement un transfo HDPLEX 300W avec au cul 2 HDPLEX DC-ATX (ce serait un petit bricolage pour pouvoir alimenter avec un seul transfo l’ordinateur d’un côté et de l’autre : box/disque dur/recharge usb/tout ce qui me passe par la tête et qui prend du 5/12/18V).

Voici un petit graphe d’une compilation de gcc (Gentoo oblige) :


Résumé : température ambiante de 23º, ~30º en idle (moins après un démarrage), moins de 55º en compilation (à noter que la compil se fait entièrement en RAM). Pas eu l’occasion de faire quoique ce soit de plus lourd en calcul pour le moment, mais il est prévu de faire du traitement photo avec…

Config à l’horizontale à l’air libre. Je prépare un support pour être en vertical (mais toujours ouvert).

Tous le cœurs sont actif (compilation en -j4), le "governor" des fréquences CPU est en mode "powersave" (800MHz au repos 3,4GHz en charge) ; j’avais l’habitude de les mettre en "ondemand" mais curieusement avec cette config pas moyen de l’avoir.

Savez-vous pourquoi il y a tant de disparité de température entre les cœurs ? erreurs des sondes de mesure ? dissipation différente ? charge de calcul différente ?

En tout cas merci de m’avoir fait découvrir le Zalman. J’en suis très content. Surtout à 20€.


Tu peux pas le dévisser l'écrou qui gène sous le ssd pour le mettre sur l'autre trou ?
Pour le wifi ouai c'est la merde à mettre. Faut voir car je crois qu'il y a 3 taille différente ?


A la pince, j'ai réussi à dévisser l'entretoise. C'est bon, le SSD est fixé.
Pour le wifi, je n'aurais pas dit mieux ! Il y a une technique ?

Vous l'attendiez tous : le NUC fanless en or massif (7kg) à 1 million de dollars


Voila la geekerie suprême


Perso sur mon asrock z77 extreme 11 j'ai jeté l'éponge concernant la connectique wifi tellement c'est le bordel à installer !!! (jai toujours cru qu'il manquait des trucs :-)))) )
Si tu n'est pas très loin de ton point wifi cela devrait tout de même fonctionner (en tout cas moi cela fonctionne)

Et ben voilà ça bouge un peu (surtout pour l'UP10, je ne perds pas espoir pour Ryzen!)

Après le fait d'ouvrir au dessus, ok, même si une vitre transfère moins bien la chaleur par conduction qu'une plaque en métal, par contre c'est un peu dommage de ne pas fermer, même à moitié afin de tenir un peu les ports.

A voir si ça suffit pour 55W en burn, les radiateurs sont qd même un peu petits, même s'il y en a 3.

J'ai malheureusement constaté que la plupart des solutions fanless conçues en Asie sont souvent "juste" niveau refroidissement.

En gros, ça les dérange moins qu'en Europe ou aux USA, d'avoir des hautes températures CPU.

Bonsoir,

Mon install linux s'est bien passée. Ouf, pour une première je craignais un peu

Par contre, je trouve que le G4400T (akasa Galileo) chauffe beaucoup par rapport à mon i5-6400T (Euler M).


Ici la montée en température s'est fait avec 70Go de données à copier sur le nouveau SSD.
Quelqu'un pour m'expliquer la différence entre les 4 sondes du proc ? temp1 a comme description pch_skylake, j'en ai déduit que c'était également une sonde du proc.

C'est normal que ça monte si haut ? Mon i5 ne monte qu'à 54° avec 2h30 d'OCCT !
J'y suis peut-être allé un peu fort avec la pâte thermique sur les caloducs (côté proc et côté radia).

Il a toujours été acquis que le Galileo était moins efficace qu'un Euler http://www.fanlesstech.com/2013/08 [...] lileo.html

Même si dans l'absolu des heat pipes dissipent la chaleur plus rapidement, les deux pauvres caloducs qui vont sur le petit rad de côté, c'est pas top!

Pour l'usage il fera très bien l'affaire. Le proc ne devrait pas être très charge vu l'utilisation de mes beaux parents.
Je craignais que ce soit mon montage qui n'était pas bon. Mais puisque tu n'as pas l'air  d'être tombé de ta chaise en voyant les courbes, c'est que les températures doivent être dans la norme

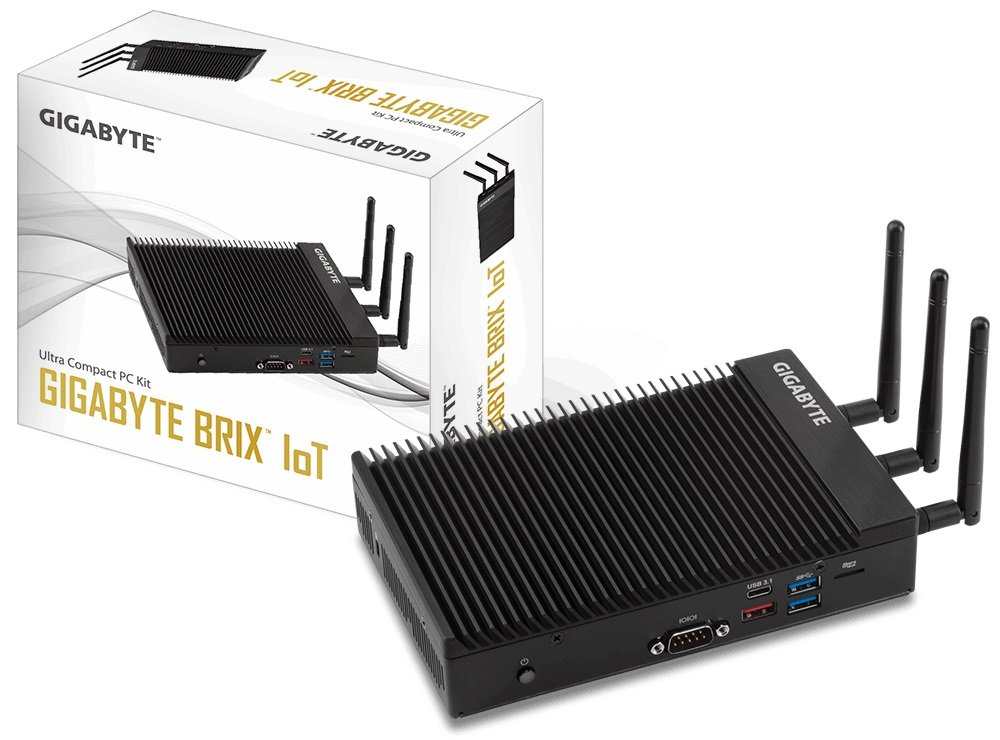

Le Gigabyte GB-EKI3M-7100 apparaît sur Amazon.fr à 577 euros. Ouch! https://www.amazon.fr/dp/B071W7R293



Comme tu l'as justement dit, c'est une question d'usage. Dans le cadre d'une utilisation familiale, ou HTPC, le Galileo se montre suffisant.

Ben si je lis bien les valeurs max, les coeurs de ton CPU sont aux frais (43 et 44°C). Par contre ce qui m'inquiète plus c'est la chauffe de ton SSD, 71°C ça me parait énorme.

Et ta temp1 je vois pas bien d'où elle vient, j'aurais tendance à dire carte mère plutôt. (le package CPU doit être le "Package id0", plus cohérent avec la température des cœurs)

Bref à mon avis le CPU ça va, mais le reste c'est bizarre.. Chipset ou SSD qui chauffe trop ? Il manquerait pas des trous d'aération côté Chipset & SSD ?

Après je pense que tu copieras pas 70Go tous les jours, donc ça devrait aller, mais ça m'étonne un peu. Même en idle SSD et temp1 restent à plus de 60°C, pas terrible pour la durée de vie du SSD je dirais.

EDIT : vu le rad sur le chipset (qui dissipe 6W) et le manque d'aération du boitier je dirais que c'est ça, la chaleur du rad reste dans le boitier, façon cocotte minute. Avec le SSD juste à côté du rad c'est pas top.



Merci pour vos analyses.

Le SSD est un msata, ce qui peut expliquer qu'il chauffe plus facilement et soit soumis à la chauffe de la CM. D'un autre côté, pas de place pour un 2.5" dans le boitier. Le msata est la seule solution puisque le M2 est pris pour l'instant pour wifi+BT.

Tu as raison, temp1 doit être la sonde de la CM.
Ce qui me rassure c'est que le proc est relativement frais, mon montage des heatpipes n'est donc pas à mettre en cause.

Pour l'utilisation prévue ça devrait aller. Au pire, faudrait ouvrir sur le dessus pour laisser la chaleur s'échapper (avec les rentrées de poussières qui vont avec ).

Je referai une mesure juste en l'allumant sans charger quoique ce soit.

Voila mes nouvelles mesures.
Démarrage de l'ordi, je laisse se stabiliser les températures sans faire quoi que ce soit. (avec la description de la sond temp1)


Pour voir l'effet cocotte minute, j'ai ouvert le capot :


On voit bien que la chaleur dissipée par l'électronique n'est pas évacuée correctement du Galileo.

Ne soyons pas trop négatifs. Même si les températures sont un peu décevantes, ça reste acceptable.

Ta config va durer longtemps, crois-moi!


Tu me rassures !

Surement.

Le PCH (plateforme hub controler), est le chipset qui gère la sortie d'affichage et les échanges Sata, USB, ...
C'est le successeur du défunt Southbridge.
Les éléments sensibles sont généralement les MOFSET, les puces DDR, et les condensateurs (très faible échange thermique).
Pour garantir leur tenue au temps il suffit de s'assurer qu'ils bénéficient d'un flux d'air pas trop chaud.


Je t'en prie

Par contre c'est l'occasion, une fois de plus, de rappeler à ceux qui nous lisent de s'en tenir aux configurations testées et validées sur le forum

OK, merci de la précision.
C'est donc bien la sonde thermique de la CM.



Tout à fait.
Pour info, la CM en question (H110TM-ITX) est bien validée par Akasa pour le Galileo.


T'es sûr pour le SSD ? C'est pas conseillé ces températures quand même.. On ne parle pas du CPU là...

Personnellement je ferais quelques trous dans le boitier pour assurer le coup.

Oui absolument. C'est beaucoup plus sûr que pour les disques durs.

Les mSATA et M.2 ont tendance à chauffer. Samsung considère les températures de fonctionnement normales jusqu'à 70°C. Nombre de SSD ne throttlent pas avant 80°C ou même 90.

Les SSD modernes sont increvables, vraiment!

Euh... le dernier que j'ai acheté à ma femme est mort après 2 mois...

C'est pas de bol mais globalement et hors modèles foireux c'est plutôt solide, confer le taux de retour SAV ( http://www.hardware.fr/articles/962-7/ssd.html ) sous les 0,5% en moyenne.

Tout à fait!

Vitesse de dissipation thermique : différence entre du cuivre pur et un caloduc...

https://youtu.be/2vk5B6Gga10?t=1m25s

c' est en anglais
en résumé ça donne quoi

Il suffit de regarder la vidéo pour comprendre que la conductivité thermique du caloduc >>>>>>>>> bâton de cuivre.

sur la vidéo on voit très bien le changement de couleur, mais on ne sait pas à quoi correspondent les trous et quelle est la tige caloduc et la tige cuivre.

Bien que je ne doute pas une seconde de l'efficacité supérieure du heatpipe, à la place d'une barre pleine j'aurai préféré qu'il fasse la comparaison avec un simple tube (idéalement le même heatpipe dont on aurait coupé les extrémités).

Parce que là, on se doute bien qu'une barre de cuivre a plus d'inertie qu'un tube de cuivre (contenant un fluide caloporteur ou pas)

Euh, si
On voit bien que ce sont par les trous en avant plan que ça chauffe et que le caloduc est à droite vu son extrémité pincée/aplatie vs cylindre en cuivre.

Intéressant la démo, merci pour le partage

Je t'en prie.

Dans l'absolu, même si les caloducs sont plus efficaces, je préfère le métal plein. Le gaz/liquide reste une pièce mobile finalement...

Le jour où vous ne savez pas quoi faire d'un vieux caloduc, coupez ses 2 extrémités et faites ceci : https://twitter.com/Learn_Things/st [...] 1400482817 ;-)
