Reprise du message précédent :


ce n est pas de la geekerie ça



Pour moi si,
je n'ai pas spécialement les moyens financiers pour avoir le tout dernier cri du moment, qui franchement n'est pas toujours forcément le meilleurs d'après moi.

Je te fais un MP ou un texto dans la journée

Tout bon pour la première partie et donc par rapport au schéma d'Intel les 2GB/s (=~16Gb/s) du DMI 1.0 ne sont pas du tout limitant vs les 3Gb/s du SATA II de l'ICH9.
Pour la RAM c'est surtout que le schéma d'Intel donne l'impression que le FSB à une BP supérieur à la RAM parce que le dual channel n'est pas clairement indiqué mais en DDR3 1066Mhz (aka PC3 8500) tel qu'indiqué sur le schéma, un P35 a une bande passante théorique de 17GB/s.
Après effectivement pour tenter de saturer le FSB (et non la RAM) il va falloir jouer avec le TRD et les autres timings pour éviter tout temps d'attente.


ca marche.
on pourra en parler en personne, mais tiens, au sujet du dmi... j ai recupe're une maximus V formula avec 5 pins tordus. J en ai redressé 4, mais un d eux plié sur lui meme sur le bout, n a rien voulu savoir et a cassé

c est un pin DMI_RX#1, qui est un des 16 pins DMI pour la communication entre le proco et le chipset.
J ai un peu cherché mais rien trouvé sur son rôle.
La cm a l'air de fonctionner, je suis sur une ?HD5450 en Cg donc pas testé d ela 3D et si la bande passante pci-e etait impactée. Mais selon, toi, quels seraient les symptomes associés au manque de ce pin (numéroté V4 sur les schémas Intel du socket 1155) ?
++

http://www.tomshardware.co.uk/foru [...] 155-layout

Je pense qu'il y a juste des ports PCIE qui ne fonctionnent pas


Entierement d'accord avec toi. C'est bien pour ça que je suis sur ce TU. Me monter une autre tour @pacher grâce à la magie des xeons modded

Oki pour le premier, mais je posais la question pour savoir quel était le rapport avec ce que j'avais dit; j'ai bien parlé de GB, pour unifier les unités comme indiqué sur le schéma.

Pour le deuxième tu veux dire que de la RAM à 800MHz sous un FSB de 333MHz débitera moins que de la RAM à 800MHz sous un FSB de 400MHz ?

je laisse l'expert répondre
avec des trd egaux, je dirais oui...

Of course, avec les mêmes rettes et les mêmes timings, histoire de comparer uniquement sur le FSB.

@mliet ...    concernant l'architecture des CM et chipsets, à part quelques bus spécifiques,
tout fonctionne en fait sur des liaisons série Pci-Express, donc l'overclock du bus a une limite au delà de laquelle ...

" The Northbridge communicates with the I/O Controller Hub (ICH), or "Southbridge", using an interface
that Intel calls Direct Media Interface (DMI) at a maximum transfer rate of 2GB/s. This connection is
actually nothing more than a PCI Express x4 link with a dedicated transaction layer which handles routing
of all input/output (I/O) data from attached peripherals such as hard disks, optical drives, Ethernet controllers,
onboard audio, and Universal Serial Bus (USB) and PCI devices.
The Intel 875/ICH5 chipset, the last to make use of then-aging AGP technology, made use of a PCI link
in this location which provided only 266MB/s (133MB/s in each direction) total bandwidth.
The 915/ICH6 "Express" chipset was the first to make use of this higher speed link - a change that improved
the performance of technologies such as SATA (both 1.5Gbps and 3.0Gbps) and onboard 1Gbps Ethernet ports,
giving them the headroom they need to function at their maximum potential."



sisi tu l'as dit..tare ta gueule à la récré

Tu peux l'enlever c'est moins bon que l'igp des sandy bridge.

Exact, attention trd egaux en fait 6     à fsb 333 c'est pareil que 8 à fsb 400.

et fsb 400 avec trd 6 c est le pied

drap

ça roupille par ici

Poste des photos du delid, ça va les réveiller


bonne idée

en attendant mon delid die mate2, uPong m'a prêté son outil de guerre pour délidder des procos 775 (et 115x / 4690k en cours de recaps... )



et le delidd d un e2180, mais il ressemble aussi aux dualcore e5xxx e7xxx et core2duo e4xxx, comme le E7600 de Caylayron qui sera testé en frequence max et pifast prochainement


ensuite, je retire le silicone de la capsule, nettoie la pate thermique, applique de la conductonaut, mets du silicone noir sur le silicone restant sur le pcb, que je laisse, et referme. Puis une nuit serré sur le socket fais le boulot. Je retire ensuite le surplus de silicone noire qui a débordé, et le proco est comme neuf mais avec des temps bien plus faibles


Pour la méthode pour décaps des proco avec joint indium (comme les Xeon series 3000 et 5000), je laisse quentincc nous expliquer la méthode chalumeau

pas besoin de chalumeau pour le delid

Bonjour @tous,

je reviens vers vous, pour rappel j'avais acheter un X5482 avec lequel j'ai eu pas mal de problème, particulièrement des problème de mémoire.

Finalement, j'ai fait un grosse commande sur AliExpress (5 Processeurs pour donnée un coup de pouce a tout les PC de la famille, et j'en est donc profiter pour me payer un X5470 E0 reçu hier.

Donc je viens de le monter sur ma P5Q3 Deluxe avec refroidissement liquide et toujours mes 2*4Go DDR3 et GTX970.
Donc pour le moments j'ai remis tout les paramètres par défault et çà fonctionne nickel.
Par contre J'ai essayé de mettre le FSB à 400 puis à 366... rien, windows ne se lance pas.
Pourtant a lire sur ce forum je ne devrais avoir aucun problème... une astuce?

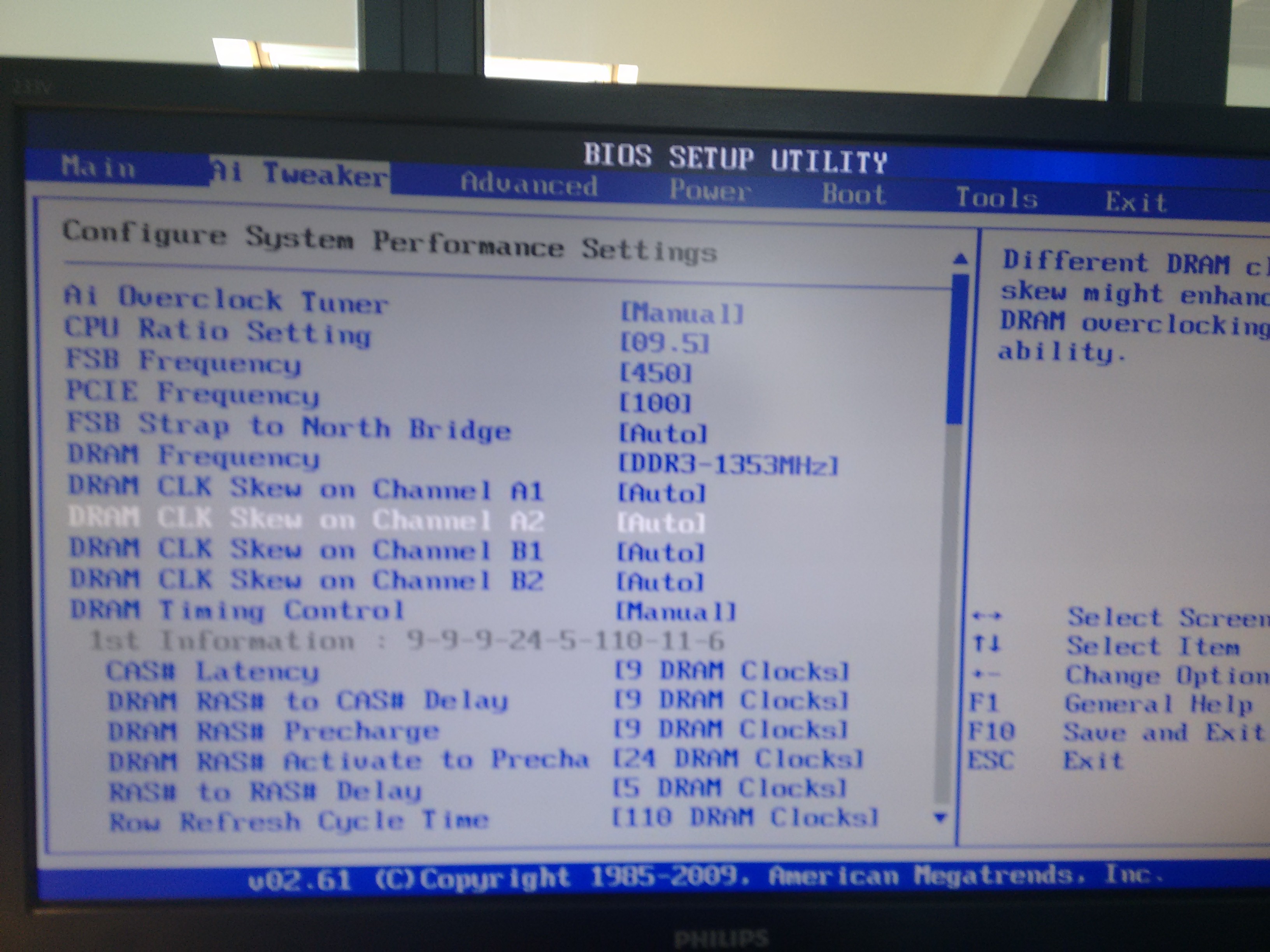

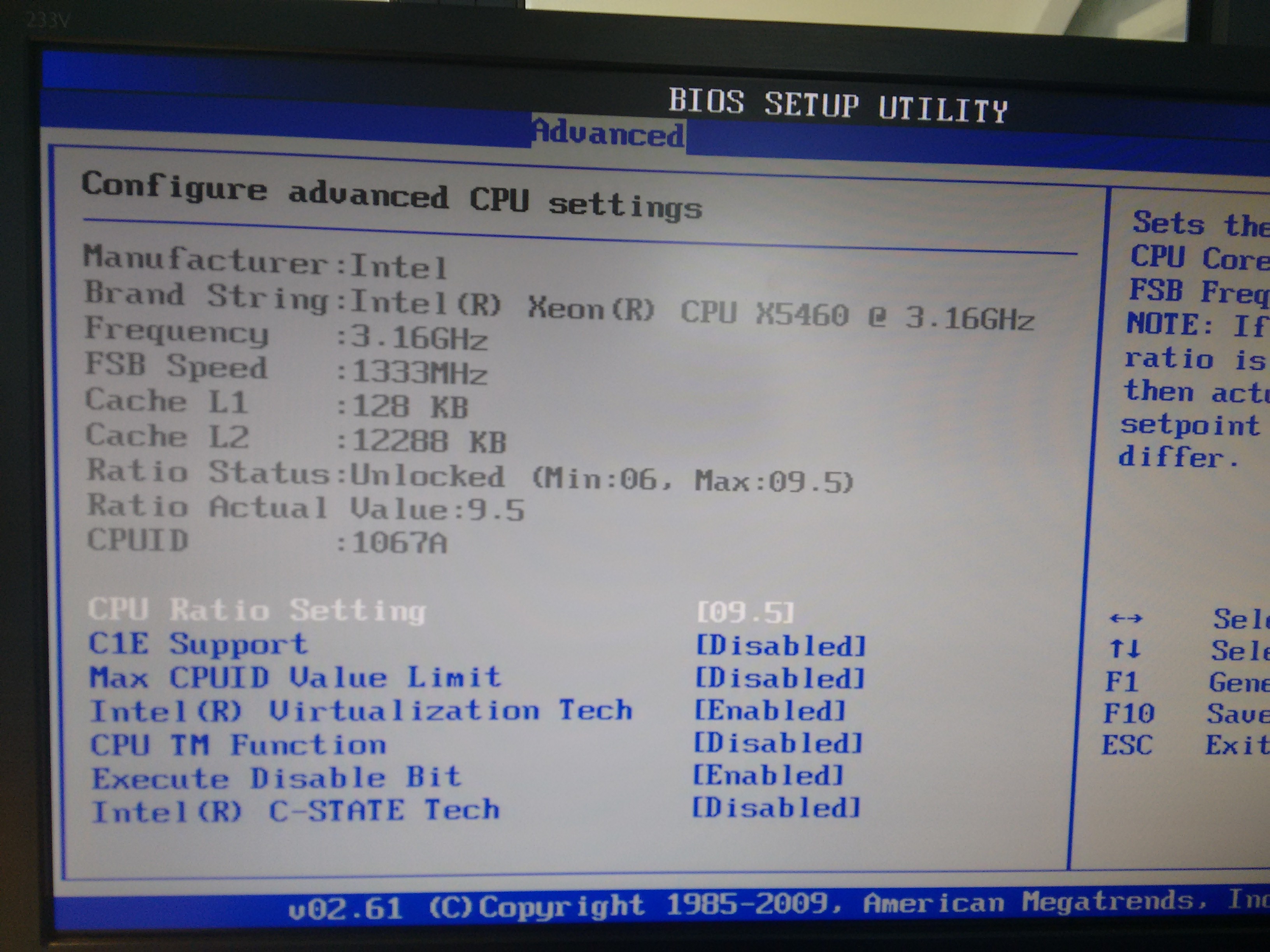

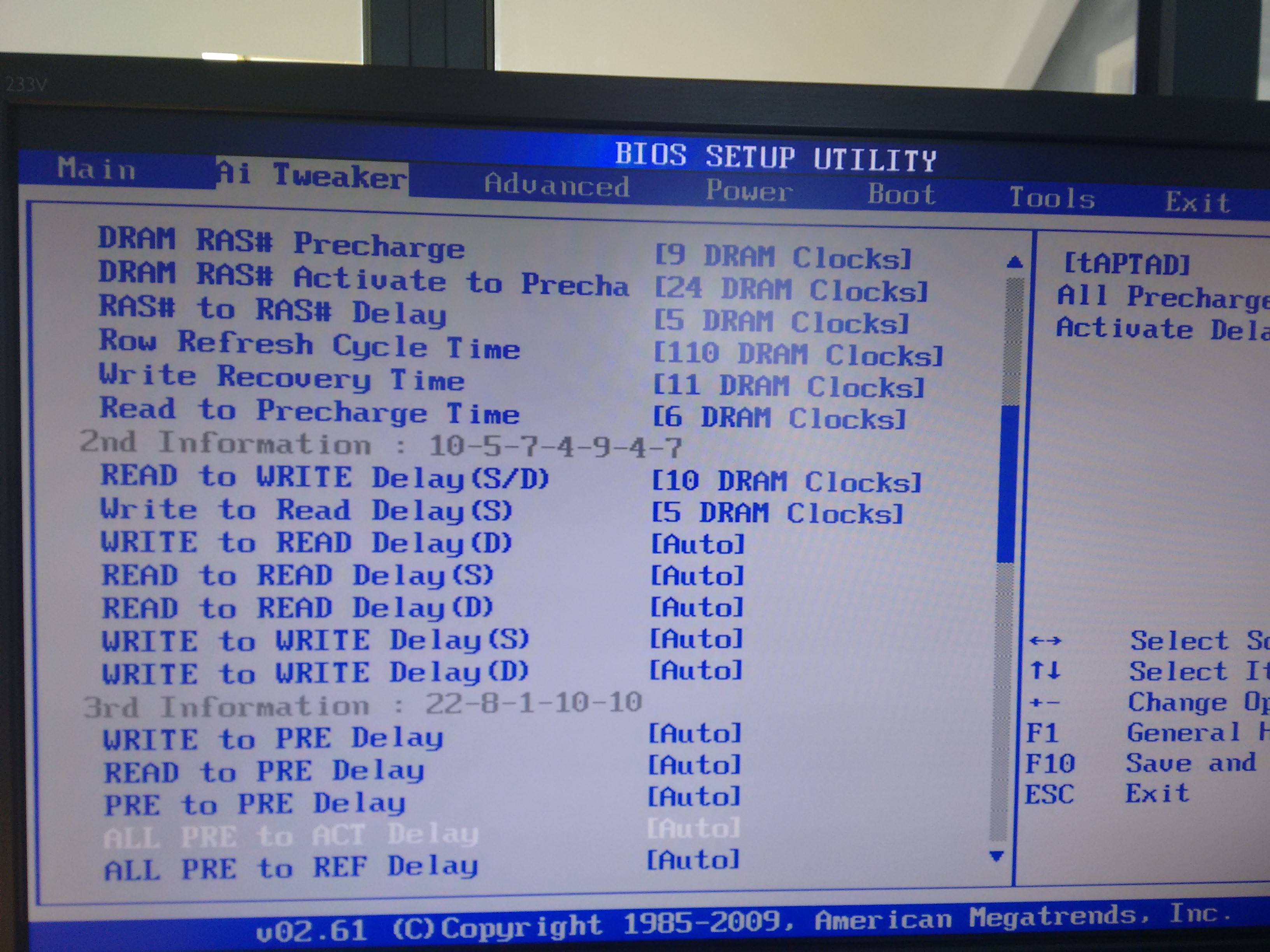

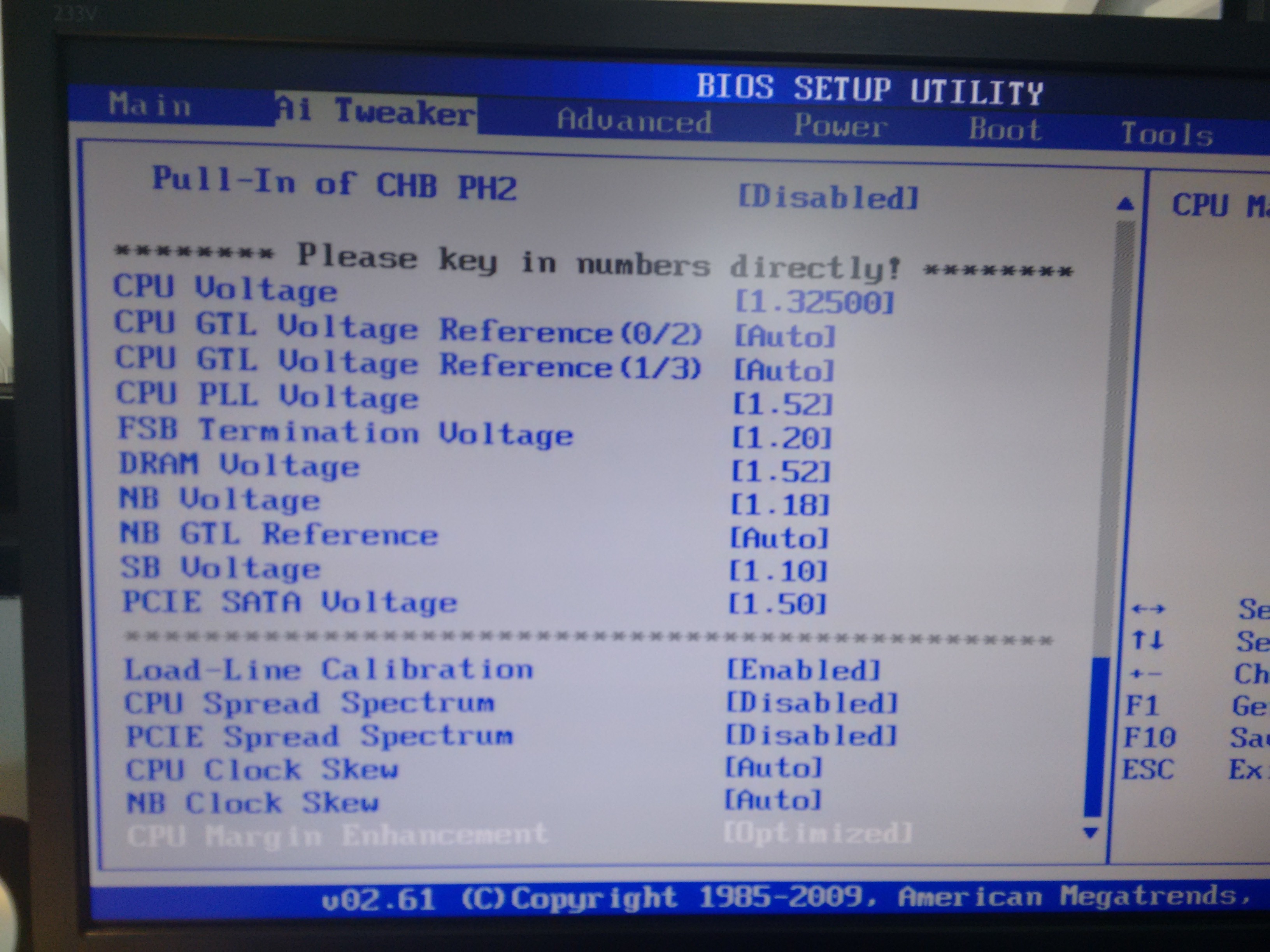

Sur P5Q3 Deluxe, tout est dans le AI Transac Booster, monte le à 10-11, tu devrais passer FSB 400 sans soucis, voici mes paramètres pour un x5460 à fsb 450 (avec de la ram 1333mhz cl9, a ajuster selon tes rams)
si jamais tu sais pas quoi faire de ton x5482, je le veux bien


pour le monter qu'@3.8GHz ?
C'est 4.5GHz minimum chez moi


on verra bien

Dites les gens, j'ai un petit soucis avec la plateforme de mon xeon, je poste ça ici des fois que ça inspire quelqu'un.

config:
X5460 @fréquence d'origine
Gigabyte EP45-DS3R
2x2 Go + 2x1Go Gskill PC8500 PK

Il y a quelques temps j'ai récupéré une paire de Gskill PC8500 PI grises (première version) pour remplacer les 2x1Go. Evidemment à la réception, une des barrettes avait quelques adresses foireuses (LBC, what else ), mais aucun autre problème. J'ai fait remplacer sous garantie et j'ai reçu une paire de PC8500 PI noires (2e version).
Et là je me suis tombé sur un truc bien vicieux, le PC avait passé avec succès plusieurs longues cessions de memtest à la réception, mais de façon assez aléatoire je me suis retrouvé avec ce qui ressemble à une corruption généralisée de la mémoire, souvent au démarrage de windows. J'ai essayé un coup de memtest juste après un plantage de ce type, c'est simple, ça donne des milliers d'erreurs partout sur toutes les barrettes. Les timings sont correctement configurés, les tensions aussi (augmenter n'améliore rien, j'ai même tendance à penser que ça empire le problème). Et dès que je vire ces deux barrettes plus de problème.

Vous avez déjà rencontré ça ? Il y a des problèmes de compatibilité avec la V2 ?

Tu utilises 2 kits différent? Et si tu teste chaque kit indépendamment il y a des erreurs ou pas?

Alors, je ne me souviens plus exactement de ce que j'ai testé (c'était il y a facilement 6 mois), mais j'ai retrouvé des notes qui indiquent un reboot/blocage de memtest avec les 2 Gskill PI sur les slots 1 et 3, et 1h de memtest sans problème avec les 2 Gskill PK sur les même slots.
Les problèmes courants à l'usage sont apparus avec le couple 2x2Go PI + 2x2Go PK. Reboots, écrans bleus en règle générale.

J'avais un kit pi et un kit pk 8500 cas 5 sur ep45-ds4, xmp reglé sur profile 1 tout le reste en auto (tensions et timings) ça tournait easy avec un memory enhance en turbo. Pourtant les timings secondaires étaient différents mais la carte calait bien sur les barrettes les moins rapides.
Jamais eu à me prendre la tête avec la ram, meme quand les pi cohabitait avec des xms2 6400 cas4. Evitez les corsair d'ailleurs elle ne monte pas d'un poil au dessus de 400mhz.
T'es bien sur le dernier bios beta ?
Edit : avec 4x2go éventuellement monter le vnb



si les kits memtestent separremment sans erreurs, assures toi de fixer des timings secondaires compatibles avec ttes les ram
si tu es a 800 ou 1066 de freq ram, avec 4 ram ou 2, de mon avis le NB peut (doit) rester en tension de base, surtout si tu es a 333 de fsb, sans donner d erreurs

Oui, dernier bios beta moddé par mes soins pour accepter les xeons.

Donc a priori ça devrait être un problème de barrette défectueuse, mais les symptômes sont quand même curieux, j'ai jamais vu ça. Comme c'est de la barrette fabriquée en 2016, je ne peux pas m'empêcher de penser qu'il y a un risque d'avoir des puces différentes de celle utilisées sur des plus anciennes.

Les timings secondaires étaient correctement réglés, pas de problème de ce côté là (vécu avec les PK, y en a un automatique qui était un peu agressif par défaut, depuis celui là je le cale en manuel). Mais du coup là les PI seules avaient aussi causé des problèmes, ce ne sont pas des kits qui marchent bien séparément et qui plantent ensemble.

Screen cpu-z dans les SPD?


De la PC2-8500 produite en 2016 ?

Merci Andorria pour tes infos,

cependant pour commencer j'ai monter "AI Transac Booster" à 9 comme toi et sa déconne...
Juste pour être sur, ce n'ai pas "AI Transac Booster" que je met à 9, je le met en manuel et c'est "common performence level" que je met à 9?

Tu me dis de le mettre à 10-11, pk?

Pour le X5482 je reviendrais vers toi si je ne le garde pas.

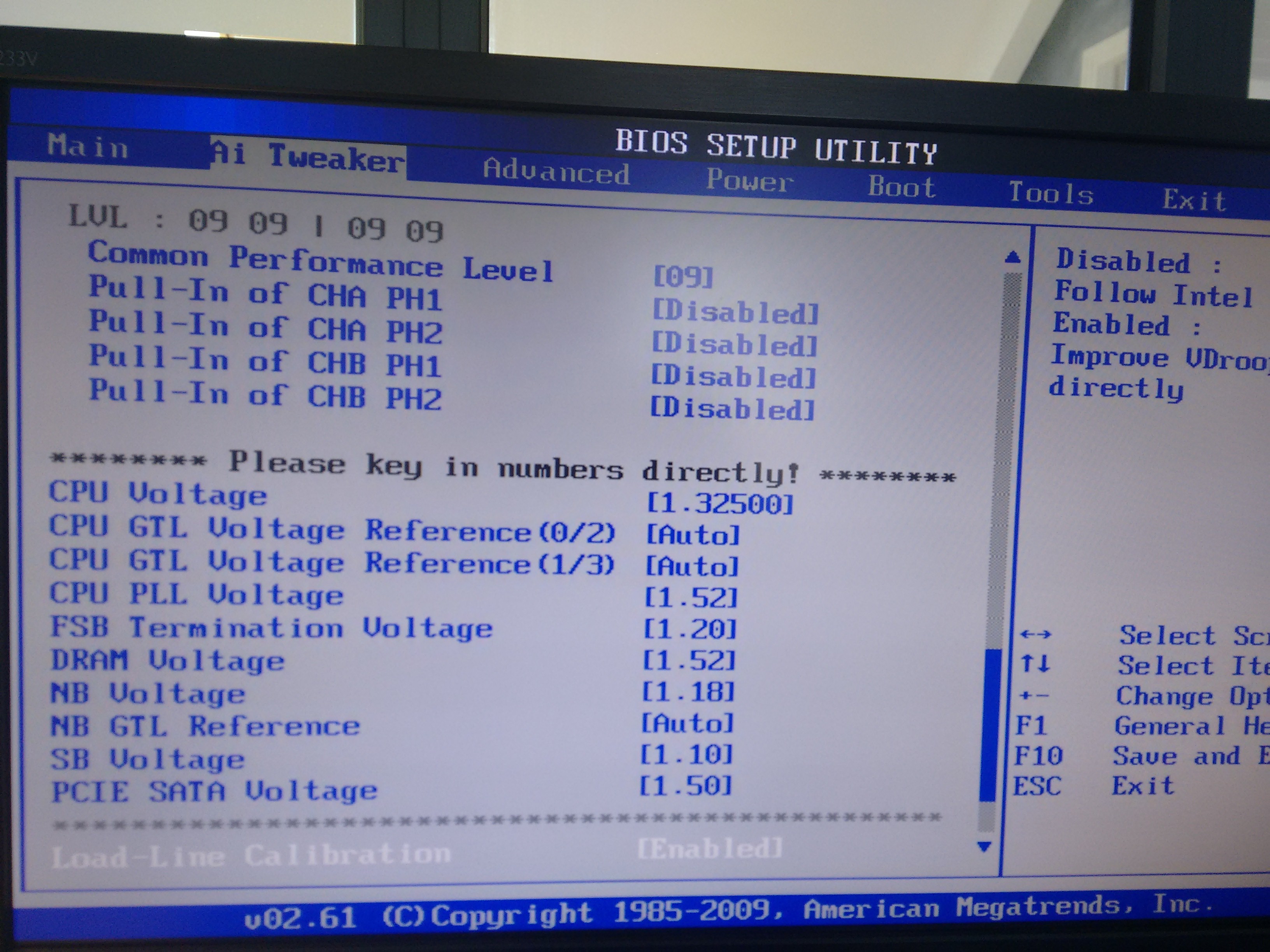

- Oui c'est le common performance level.

- Si ça ne fonctionne pas à 9, il faut l'augmenter, cela varie en fonction des cartes (c'est les timings du northbridge, plus c'est élevé, plus ils sont relâchés, donc plus stable, et inversement)

Tiens moi au jus


Ce serait etonnant que les PI revenant de sav soient foireuses
J ai eu le souci d incompatibilite de gskill hz avec p35 mais ok avec p45.
J ai aussi des tracer led qui refuse de booter si on ne regle pas.le.bios avec une autre ram d abord
As tu une autre mobo pr les tester?
Tu peux essayer de monter le pk, regler le.bios, eteindre, puis ajouter les pi et tester l ensemble

Ps: les pi sont en 2-2.1 V?
Si tu arrives a booter avec les 4, fais un screen des spd sous aida

Re Andorria,

donc j'ai tester avec 9-10-11-12 et a chaque fois au démarrage de windows j'ai écran bleue.

Par contre a noter que je n'avais pas modifier tout le bios, juste le minimum avec "CPU RATIO SETTING" à 10, "FSB frequency" à 366(pour commencer) et "PCI-E frequency" à 100. Tout le reste en AUTO. Je n'ai rien désactivé ou activé.


Pour info, je lit l'autre sujet du jour de bolc et pour info j'ai mis 2*4Go DDR3 1600 G-SKILLRIPJAWS X à la place de mes corsairs sur P5Q3 Deluxe et le PC n'afficher plus rien... je ne pouvais même pas accéder au bios...
Référence F3-12800CL9D-4GBXL


Tu es sûr d'avoir un X5460 ? Son coefficient maximum est de 9.5, donc si tu n'as pas le 9.5, règle le sur 9 par sécurité.
Les timings sont à configurer selon ceux de ta RAM, dispos dans la section SPD de cpu-z.

Pour ton problème des 2x4GB qui ne bootent pas, c'est normal si ce sont des rams récentes, elles sont très probablement simple face (puces d'un seul côté), et ne sont pas supportées par quelconque chipset dispo en 775, il faut obligatoirement des doubles face (d'ailleurs j'ai 2x4GB en double face dans mon pc actuel, qui supporte les simple face sans soucis    )

EDIT : infos dispo en first post

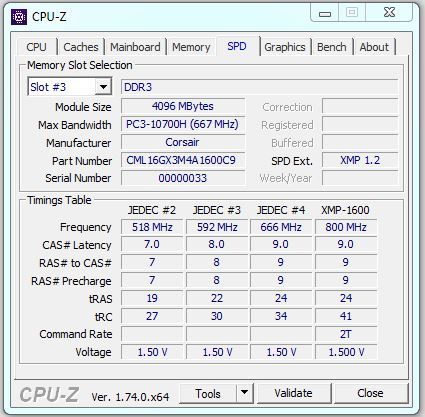

Pour rappel j'ai un X5470 E0 donc coef 10 et Mémoire selon CPU-Z 9-9-9-24-34



Peux tu m'aider a savoir quoi mettre ou exactement?

En effet j'ai mal lu

Essaye de mettre tous les timings de mes photos (même les secondaires), et tente à fsb 333, vcore 1.3v et tout le reste identique à mes screens (sauf fsb à 333 hein )
et ram à 1333mhz

C'est ce qui est marqué sur le sticker des barrettes: feb 2016.


Non justement, c'est ma seule mobo en DDR2, sinon ça aurait été plus simple.

Augmenter les tensions jusqu'au max, déjà fait, ça ne change rien (voire même ça semble aggraver le problème).

Pour l'ordre de placement des barrettes, j'ai déjà du tenter un truc dans ce genre là. Le boot avec les 4 barrettes de 2 Go c'est tout à fait possible.
Mais faut comprendre que le problème est vraiment bizarre. J'ai déjà eu du mal à remonter jusqu'à la mémoire (mais là c'est une certitude, en repassant sur les 6Go de PK je n'ai plus jamais eu de problème), au départ je pensais plus à un problème d'alim instable.
Le PC pouvait fonctionner pendant une certaine période (semaines ?) et puis ça commençait à dérailler, reboot/BSOD en fonctionnement, puis au boot de windows, pour aller jusqu'à une mobo bloquée en reboot infini à force de planter répétitivement sur le boot de windows. Le problème semblait se corriger temporairement en bootant avec la carte graphique ou une barrette retirée, ou en retirant la pile, ça marchait un moment et puis ça recommençait en s'aggravant progressivement de nouveau.
Je précise, tension de la pile OK et alim neuve de bonne qualité sur ce PC là (EVGA P2 650W).

Tu peux souffler dans tes slots ddr avec une paille pour déloger une éventuelle poussière mais j'y crois moyennement si ça marche avec les PI
T'as testé avec le vMCH à 1,3v pour voir ?

Andorria, j'ai fait tout se que tu m'as prescris et sa marche.
étape suivante?
