Reprise du message précédent :
Oui, bon, ils sont en bordel derrière la carte mère maintenant.


Voici quelques photos, trouvées ici ou la...

ya vraiment aucune possibilité de mettre un 360 en haut ? même sur le lite?

Nan, tu peux mettre qu'un 240. Après y a le dock.

Y a t il moyen de mettre un adaptateur SATA => IDE afin de pouvoir branché des disque IDE sur le dock ?

C'est quoi l'interet ? L'IDE n'est pas hot plug...

Ah ok, savais pas..

Histoire de compléter le boitier avec des beaux ventilos... pourquoi pas les Enermax TB Silence

Ils ventilent pas grand-chose.

Ah bon ? 71m3/h pour le 120... c'est pas mal quand meme

A 900RPM, c'est correct, sans plus. Mais dans l'absolue, c'est pas grand-chose.


ça c'est dommage. Je cherche exactement le même boitier compatible rad 360 epai ^^

Un concurrent pour le CM690 II Advanced et son dock SATA ?

Un nouveau boîtier chez Thermaltake sur  PCWorld.fr

Perso, je préfère mon Cooler Master.

+1

drapal

J'ai fait quelques photos de mon boitier.
Un traditionnel recto-verso pour le forum :

Merci pour ces photos MacIntoc

Vue de face, c'est beau et super propre !
Par contre derrière... c'est le cirque tous ces fils, mais je sais que tu n'y ais pour rien.

Sans vouloir te commander... tu peux nous dire dans quel sens l'air circule dans ton new boitier ?
Je te demande ça, parceque visiblement les 3 ventilos du haut extrait l'air du boitier vers l'extérieur, mais ceux du bas par contre... Y en a qu'un qui fait entrer de l'air "frais" ?

Ah non... les 3 du bas injecte de l'air frais dans le boitier !   Désolé pas bien vue

Ne pas prendre mal ce que je vais dire:

Je me demande sérieusement comment font certains pour supporter d'avoir un tel bordel de câble, même derrière la mobo. Moi je supporte pas si tout n'est pas correctement agencé...

Y a des zooms sur certaines partie du boitier sur le ftp (lien sur photo).

Pour l'avant, y a tout de même les câble du graveur que j'aurais pu faire passer par le troue des câbles de la façade plutôt que de les faire traverser à vu (je viens d'y penser en tapant le post).
L'arrière est pas tout à fait comme ça maintenant (les câbles d'alim PCI-e sont un peu mieux dompté, les fils des ventilos du bas sont plaqué et j'ai revu le branchement des ventilos, en haut à gauche, ce qui m'a permit de me débarrasser de 2 prise molex), ça ne parait pas moins bordélique mais c'est juste plus facile pour fermer la porte

tar aldarion>Simple, je fais en sorte de le voir le moins possible

Ca y est j'ai reçu le mien vendredi dernier et je l'ai monter lundi.
Si tout va bien je ferais mon photo-reportage-test aujourd'hui avec photos et quelques températures très intéressantes

Bravo Macintoc pour ta magnifique installation... enfin surtout devant

En même temps, le but d'avoir les câbles derrière, est de ne pas géner le flux d'air à l'intérieur du boitier (en plus d'être plus esthétique).

Encore 1 an ou 2, et nous aurons des boitiers avec cordons intégrés au chassis (je sais, je rêve la)

L'arrière de mon boitier c'est pas mieux vu qu'il y a dans ma config encore plus de disques durs et de cartes graphiques... mais franchement c'est pas génant, ça se voit pas et puis le plus important c'est que devant au niveau de la carte mère que l'air circule librement...

lauleg>Quand tu vois le hdg y a 3-4 ans comparé à maintenant, c'est bien possible que ça devienne assez vite une réalité.

tar aldarion>T'aurais des photos du dos de ton boitier ?

Voilà ma petite contribution

Commandé chez Rue du commerce pour 83.50euros avec un zalman fan mate 2.
J'ai du attendre 2 bonnes semaines car il était en rupture, mais je n'étais pas pressé .
Réception vendredi par le livreur, emballé d'un film noir (pour qui voudrait le voler lol), léger petit choc du carton sur un coin !! mais à l'intérieur il est très bien protégé... ouf !!! pas de bobo !!

Pour info je changeais que le boitier, je conservais donc ma config ancienne et bruyante (car j'attends le bulldozer, je suis maso   ) qui est:

Amd 64 3000+ @2400 avec thermalright xp 90 + ventilos noiseblocker SE2
Carte mère gigabyte K8nxp9
Corsair 2x512mo + 2x1go soit 3go
Carte graphique Leadtek 6600 tdh Extreme avec ventilo zalman d'origine
2 HDD (1 seagate de 160go, 1 Nikimi 60go)
Carte son Audigy 2 zs
Le tout monté avec une alimentation Seasonic 500 S12 récupéré par un ami
Comme vous pourrez le voir sur les photos, mon ancien boitier est un Advance Xblade payé dans les 50 euros il y a 5 ou 6 ans

Passons aux choses sérieuses:






Comme vous pouvez le voir il y a "un peu" de poussière
Gros nettoyage de printemps au coton tige et sèche-cheveu. Ainsi qu'un magnifique nettoyage avec du dissolvant (sans acétone, ma copine en avait pas) sur la base du processeur et du ventirad. Je vous raconte pas comment ça briller lol.
Puis mise en place d'une nouvelle pâte thermique signé Zalman (qui devrait suffire, récupérer chez un ami également).
Et voilà le coolermaster 690 II advanced:



Comme vous pourrez le voir j'ai virer la cage des disques durs pour bénéficier d'un meilleur flux d'air et j'ai abaisser le 140 de façade pour qu'il souffle directement dans le trou laissé par les cages HDD retiré.
Le Zalman fanmate 2 est relié au ventilo de la carte graphique qui était d'origine à 3000 trs/min !!! moi qui recherche du silence il fallait commencer par là !!

On va passer au test maintenant auquel je vais essayer de rester le plus objectif possible !!
Je précise que j'ai déjà monter quelques PC.

Emballage et bundle:
L'emballage est correcte, la tour est bien protégé grâce au polystyrène à l'intérieur.
Le bundle est très complet (vis d'excellente qualité et noir comme le boitier en nombre conséquent, VGA holder etc...).


Présentation et finition:
Le boitier respire la qualité, le noir mat est vraiment très beau et solide. les boutons d'allumage, reset n'ont pas de jeux.
Le boitier est très beau.
Dans cette gamme de prix difficile de faire mieux.

Montage:
Les portes s'enlèvent avec des vis à mains et se retire facilement. La mise en place du graveur DVD fut assez aisé une fois compris la technique (on enlève la façade du boitier très facilement, puis le cache correspondant qu'on fait sauter, on insère le graveur par l'extérieur jusqu'en butée puis on verrouille et on tire le graveur vers l'extérieur pour qu'il tombe dans le loquet de fermeture. Galère à vous expliquer mais facile en pratique).
Aucun problème pour la mise en place de l'alimentation qui bénéficie d'un filtre et de 4 coussinets anti-vibrations.
La mise en place des HDD fut enfantin et semble très efficace.
La place dans le boitier est vraiment appréciable, surtout pour la mise en place de la carte mère toujours délicat.
En prenant bien son temps et sans faire le bourrin, le montage s'est fait rapidement sans prise de tête.

Température:
Voilà des comparaisons entre l'ancienne version utiliser le même jour dans les mêmes conditions et la nouvelle.
Je précise juste que le fait d'avoir nettoyer toute la config de la poussière et d'avoir mis une nouvelle pâte thermique joue forcément un peu dans la baisse des performances.


OCCT bloque au bout de 8 minutes car la température atteint déjà les 80 degrès !!!

Voyons voir la différence avec le coolermaster 690 II:

En 1 heure le CPU n'a jamais dépassé les 42 degrés !!!! soit beaucoup moins que les 54 degrés au repos de l'ancienne config !!!!


En 8 minutes on reste aux alentours des 55 degrés pour le GPU.

Voyons voir la différence avec le coolermaster 690 II:

En 1 heure le GPU varie entre 39 et 40 degrés soit 15 degrés de moins qu'avant !!!

Conclusion concernant les températures:
Seulement avec 3 ventilateurs, le coolermaster 690 II à un flux telle qu'il permet de refroidir excellemment tous les composants du boitier et je suis certains qu'il pourrait même faire du passif !!!
Différence de plus de 20 degrés au repos avec le cpu et de plus de 50% en full !!!!
15 degrés de moins sur le GPU chapeau !!!
Et je n'ai même pas tester sur la carte mère ou les HDD !!

Nuisance sonore:
Moi qui recherchais un boitier silencieux et qui ventile bien, je suis satisfait.
Je n'entend pas du tout le souffle des ventilos du boitier (moi qui voulait les changer). Il faut dire également que mes disques durs font un certains bruits très désagréable.
Le coolermaster 690 II a quand même bien atténué ce bruit par rapport à l'ancien boitier mais reste quand même bien perceptible. Mais avec un disque dur qui date d'au moins 6 ans ça parait normal. Je suis sur que je prendrais un Samsung F3 je n'entendrais quasi rien.
Bilan très positif du coté du niveau sonore d'autant plus que je suis en 12V !!! J'imagine pas en 5V

Conclusion:

Points positifs:
- Présentation et finition remarquable
- Cable management au top
- Ventilation efficace et silencieuse en 12v (avec un HDD bruyant) et surement inaudible en 5V !!
- Bundle très complet et classe avec les vis noir
- Spacieux et ingénieux dans les systèmes HDD/graveur etc...
- Rapport qualité/prix excellent
- Possibilité de retirer la cage à disque dur pour améliorer le flux d'air !!
- Filtres en façade et tout le bas du boitier, bravo !!

Points négatifs:
- 2 usb seulement !!!
- Un rhéobus aurait été bien
- je ne vois pas...

Pour finir, je suis très satisfait de mon achat, le boitier est conforme à ce que j'attendais voir même mieux au niveau des températures excellentes !!
Il a un look sobre et assez classe, finition impeccable pour le milieu de gamme.
Je recommande fortement



Ps: je peux difficilement faire mieux niveau cable management avec des cables IDE et alim non modulable c'est plus compliqué. par contre derrière c'est super bien rangé

Ben... en même temps, là, c'est pas comme si t'avais essayé d'utiliser le câble management du boitier
Et je t'assure que tu a la possibilité de faire aussi bien qu'avec une alim modulaire (y a largement assez de place pour scotcher les câbles en trop derrière la carte-mère)

Sinon, tu devrais changer le sens du ventilo rad.


Oui je peux mettre les cables de l'alim derrière    Mais pour le reste pas évident.

Comment ça je devrais changer de sens pour le ventilo du rad ??

Ton ventilo n'est pas dans le bon sens a priori

Le bon sens c'est comme ça

(Aspiration de l'extérieur vers le Rad)

et pas comme ça

(Aspiration du rad vers l'extérieur)


Haha, actuellement je suis à 800 km de mon boitier donc non ><"

par contre tu peux te rendre compte de ce que je considère comme le minimum dans ce topic la (mon mod en cours):

http://forum.hardware.fr/hfr/Overc [...] 3296_1.htm



J'ai hâte de voir la même chose avec ton new boitier
Vraiment très jolie... Câbles super bien rangés ! Vraiment très propre. Bravo

Merci pour ces impressions Subar

Subar>Pourtant, à vu de pif, y a que le câble disquette que tu ne devrais pas pouvoir faire passer derrière

tar aldarion>L'arrière est clairement plus propre mais tu as quand même besoin d'utiliser nettement moins de câble  ^^

Ha, mais je suis d'accord tu as plus de câbles, mais justement c'est ça le jeu, faut donner l'impression qu'il n'y en a pas beaucoup

(car mine de rien ce petit faisceau de câble de vous voyez contient tout ce qu'il faut pour que le pc fonctionne, et c'est fait avec une alim non modulaire.)

Edit: d'ailleur on peut faire le compte si tu veux mais je suis pas sur qu'il y ai une grande différence su le nombre de câbles. C'est surtout le sata du dock, le eSata et les alimentations des ventilateurs qui donnent cette impression de "bordel" chez toi.

A force de réfléchir au schmilblick, je penses que tu as raison et que y a peut-être moyen d'avoir un truc nettement plus propre (sauf pour les ventilos et les câbles d'alim molex et PCI-e, quoique pour ce dernier, si j'arrive le tordre comme il faut). Je suis pas sur de pouvoir fermer la porte après ça mais je tenterais le coup ce week-end.

les ventilos, si tu peux essaie de faire un petit paquet de fil que tu coince à coté du ventilo ou attaché avec un collier. En général ça se voit pas et ça donne un rendu plus propre. Pour les molex, faut tenter d'en utiliser le moins possible, et éviter les noeuds de connecteurs, mais plutot essayer de tous les rassembler sur un seul rail. (moi je me suis bricolé une sorte de multiprise molex qui évite ce problème).  Après le secret, c'est de faire courir un max de fil le long des rebords pour les cacher simplement.


La loose
Je vais rectifier ça et voir la différence lol !!!!

@Macintoc: je n'ai pas mis de lecteur de disquette !! Tu dois parler du cable IDE du graveur de DVD ? ou de l'autre cable IDE pour les 2 HDD ??

tar aldarion>Pour les ventilos, je laisse ça de coté. A terme, ils seront tous remplacé par des PWM et iront se brancher sur une carte home-made.

Subar>Oui, l'IDE du graveur, plutôt.

J'ai réussi à effectuer quelques modifications... par contre le cable d'alimentation est trop court malheureusement pour passer derrière    j'ai le cable du ventilo arrière qui passe en plein milieu également pour se brancher sur la carte mère.
J'ai aussi la prise 4 broche tout en haut sur la carte mère qui coupe de haut en bas la carte mère pas très zolie.
Sinon j'ai réussi à passer le cable ide des HDD par l'arrière.
J'ai également virer tous les cables de l'alimentation pour les passer derrières.
J'ai changer de sens le ventilo du rad !!
Une image vaut mieux qu'un long discours:


Pour les températures je suis à 24/25 au repos contre 31 avant !!! Merci LAULEG

Pour le GPU j'ai gagné 1 degrés en full uniquement, mais c'est déjà bien juste en rangeant mieux les cables


Vu la faible température du processeur je pense que je testerais bien en passif voir ce que ça donne

De nada
Beau score quand même... 41°C maxi pour le CPU

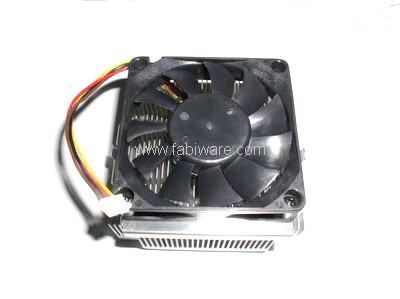

Euh ok, si tu veux, mais pas avec ce genre de Rad

mais plutot avec un rad suffisament haut pour que le ventilo se trouvant à l'arrière puisse un minimum, faire passer l'air dedans

ou encore

ou un joli Hyper Z600 qui va bien avec le boitier ^^

Subar>Ca ressemble déjà plus à quelque chose ^^
Pour le câble CPU, y a cette astuce que tu peux essayer.

Pour du passif, un bon gros Z600 ou un bon vieux Scythe Ninja ^^
